Panduan Lengkap untuk Perangkat Lunak Pemotongan Plasma CNC

Plasma, keadaan materi keempat, adalah sinar berenergi tinggi yang dibentuk dengan memanaskan gas dengan busur listrik. Ia memiliki tingkat energi tertinggi dan dapat memotong logam terberat dengan mudah. Dengan properti ini, mesin CNC khusus tersedia untuk memanfaatkan kemampuan pemotongan plasma.

Jangkauan Pemotongan Plasma CNC.

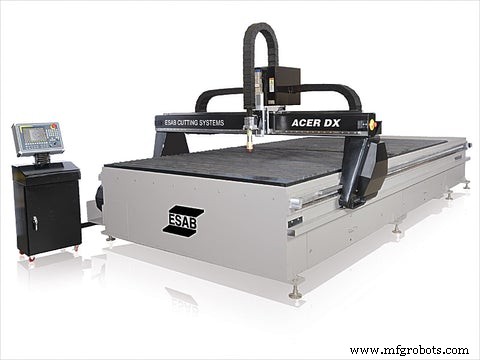

Mesin pemotong plasma CNC menggunakan obor plasma yang bergerak sesuai dengan pemrograman CNC. Operator dapat merancang program untuk memotong bahan konduktif seperti tembaga, kuningan, baja, aluminium, dan baja tahan karat. Mesin ini digunakan secara luas dalam fabrikasi, konstruksi industri, perbaikan dan restorasi otomotif, serta operasi pembuangan dan penyelamatan. Namun, Anda juga dapat menemukannya dengan penghobi dan bengkel kecil.

Mari kita lihat mesin pemotong plasma CNC dan software yang sesuai untuk mengoperasikannya.

Bagian dari Mesin CNC Pemotong Plasma.

Komponen utama mesin CNC pemotong plasma meliputi:

• CNC
  CNC adalah unit pengontrol yang merencanakan, menyiapkan, menjadwalkan, dan melaksanakan semua tugas yang diperlukan untuk mendapatkan hasil yang diinginkan. Program perangkat lunak CNC berfungsi sebagai antarmuka antara alat atau mesin dan operator. Ini mengubah input CAD/CAM menjadi kode-G dan kode-M yang dipahami dan ditindaklanjuti oleh CNC.

• Obor Plasma
  Sebuah obor plasma melakukan aksi pemotongan peralatan. CNC mengatur pergerakan obor. Kode program memberi tahu senter kapan harus menyala, kapan harus dimatikan, arah gerakan, sifat gerakan, koordinat gerakan, dan metrik semacam itu lainnya.

• Sistem Penggerak
  Amplifier drive, kabel, encoder, dan motor membentuk sistem drive.

Biasanya, mesin pemotong plasma CNC berisi minimal dua motor untuk gerakan melintasi sumbu X dan Y. Setiap motor dilengkapi dengan amplifier driver khusus yang memperkuat sinyal daya rendah ke sinyal daya tinggi. Encoder bertindak sebagai mekanisme umpan balik untuk melacak pergerakan obor. Terakhir, kabel membawa sinyal dari motor ke amplifier atau dari encoder ke CNC.

• Sistem Masukan/Keluaran
  Mesin pemotong plasma CNC memiliki sistem kelistrikan untuk memantau input dan output. Ini menerima sinyal dari CNC dan mengatur apakah obor hidup atau mati, bersama dengan intensitas yang sesuai.

Fungsi CNC Pemotongan Plasma.

Mesin CNC pemotong plasma berfungsi sama seperti mesin CNC lainnya, kecuali alatnya adalah obor pemotong plasma.

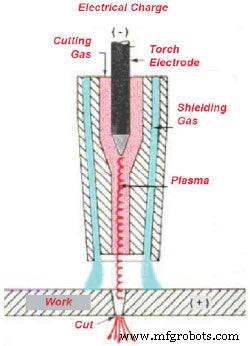

Obor plasma berisi saluran untuk memotong gas, yang diisi dengan elektroda obor. Menggabungkan keduanya menghasilkan formasi plasma terionisasi, yang membentuk sinar terfokus setelah melewati bukaan yang menyempit. Nosel ini juga meningkatkan tekanan dan kecepatan plasma yang melewatinya.

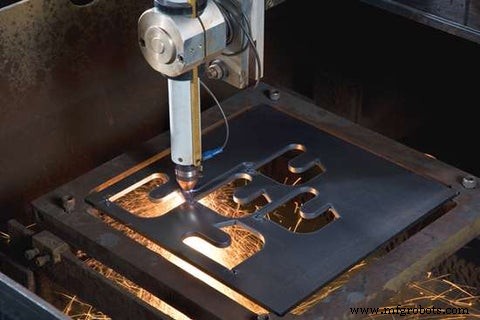

Karena benda kerja umumnya adalah logam konduktif, busur plasma berpindah ke material, melelehkannya saat bersentuhan. Alat obor juga memancarkan gas pelindung berkecepatan tinggi, yang melindungi potongan dan meniup material melalui potongan. Sebaliknya, busur pilot yang tidak ditransfer dapat digunakan untuk menilai benda kerja tanpa memotong.

Komponen Perangkat Lunak Pemotongan Plasma CNC.

Perangkat pemotong plasma CNC adalah peralatan yang kuat - dan dengan kekuatan seperti itu muncul tanggung jawab untuk mengoperasikannya dengan aman.

Meskipun Anda mungkin mengambil tindakan pencegahan yang diperlukan melalui pelindung mata, pelindung wajah, sarung tangan kulit, dll., pertimbangan nomor satu adalah perangkat lunak pemotongan plasma CNC dan pemahaman Anda tentang hal yang sama. Perangkat lunak pemotongan plasma CNC yang mudah digunakan meminimalkan risiko dan meningkatkan pengoperasian. Mari kita lihat apa saja yang termasuk dalam perangkat lunak pemotongan plasma CNC:

• Pembuat Kode-G
  Sebagian besar generator G-Code dilengkapi dengan pustaka perintah, file bawaan, dan bentuk default. Atau, Anda dapat membuat file DXF khusus untuk mengimpor parameter pemotongan yang diinginkan. Dengan generator G-Code, Anda dapat mengontrol:

• Ketebalan bahan
• Ampere
• Bagian untuk dipotong
• Kuantitas
• Kompensasi garitan
• Prospek masuk
• Tampil terdepan
• Tegangan
• Kecepatan potong
• Tinggi potong
• Tinggi tembusan
• Penundaan penetrasi
• Kontrol ketinggian obor otomatis

Setelah desain Anda siap, Anda harus menyimpannya sebagai file DNC sebelum mengirimkannya ke Konsol Pekerjaan.

• Konsol Pekerjaan

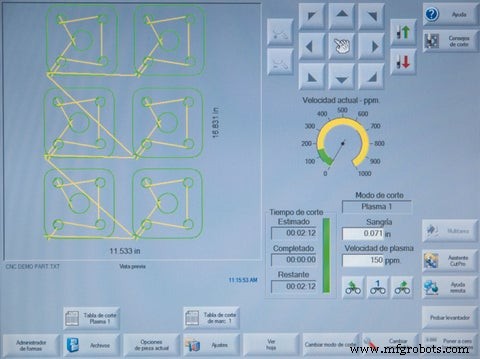

  Konsol Pekerjaan membuka file DNC dan memungkinkan Anda menetapkan batas tabel, ukuran lembar, tata letak tabel, dan tata letak file potong. Sebagian besar Konsol Pekerjaan tersedia dalam antarmuka grafis yang mudah digunakan di mana operator dapat mengontrol posisi dan gerakan obor dengan mengklik tombol.

• Mekanik Gerak
  Mekanika gerak umumnya adalah paket perpustakaan yang menjadwalkan tugas dan menghidupkan dan mematikan pengaturan sistem sesuai dengan timeline. Ini juga memungkinkan operator menyetel dimensi tabel, yang mengeluarkan batas di sepanjang sumbu X, Y, dan Z.

Apa yang Harus Dipertimbangkan Saat Memilih Perangkat Lunak Pemotongan Plasma CNC?

Ada beberapa opsi yang tersedia saat memutuskan perangkat lunak pemotongan plasma CNC. Anda akan menginginkan sesuatu yang menyederhanakan teknik pemotongan plasma CNC dengan membuatnya lebih intuitif daripada yang digerakkan oleh pengguna. Aplikasi dengan antarmuka grafis yang berat akan menutupi kerumitan dan membuat pengoperasian mesin CNC lebih mudah. Selanjutnya, cari penyedia software yang menawarkan pelatihan, orientasi, dan bantuan pelanggan.

Poin di atas hanyalah titik awal dalam perburuan Anda untuk perangkat lunak pemotongan plasma CNC yang sempurna. Pada akhirnya, Anda harus memilih sesuatu yang sesuai dengan anggaran, kebutuhan, dan tingkat keterampilan atau keahlian operator.
