Sensor Hall yang memenuhi syarat otomotif menawarkan linearitas tinggi, stabilitas termal

Melexis mengumumkan MLX91377 ASIL-ready Hall sensor IC yang cocok untuk digunakan dalam sistem otomotif yang kritis terhadap keselamatan seperti electric power-assisted steering (EPAS). Dengan suhu pengoperasian sekitar hingga 160°C dan menggabungkan linearitas tinggi dengan stabilitas termal yang sangat baik, termasuk offset rendah dan penyimpangan sensitivitas, MLX91377 mendukung sensor torsi yang akurat dan dapat diandalkan dalam sistem EPAS untuk memungkinkan kontrol yang aman dalam mengemudi konvensional dan otonom.

Dikembangkan sebagai Safety Element Out of Context (SEooC), MLX91377 mematuhi standar ISO 26262 dan memenuhi syarat untuk AEC Q-100 Grade 0. Mendukung tingkat keamanan fungsional ASIL-C dalam mode digital (SENT atau SPC) dan ASIL-B dalam mode analog, MLX91377 menawarkan tingkat keamanan fungsional yang tinggi, per die, dan dapat mendeteksi kegagalan internal dan memasuki kondisi aman untuk mencegah perilaku kendaraan yang tidak diinginkan. Paket TSSOP-16 dual die yang tersedia semakin memperluasnya dengan menawarkan dua die yang sepenuhnya redundan untuk memungkinkan dukungan aplikasi penting keselamatan seperti sistem kemudi dan pengereman.

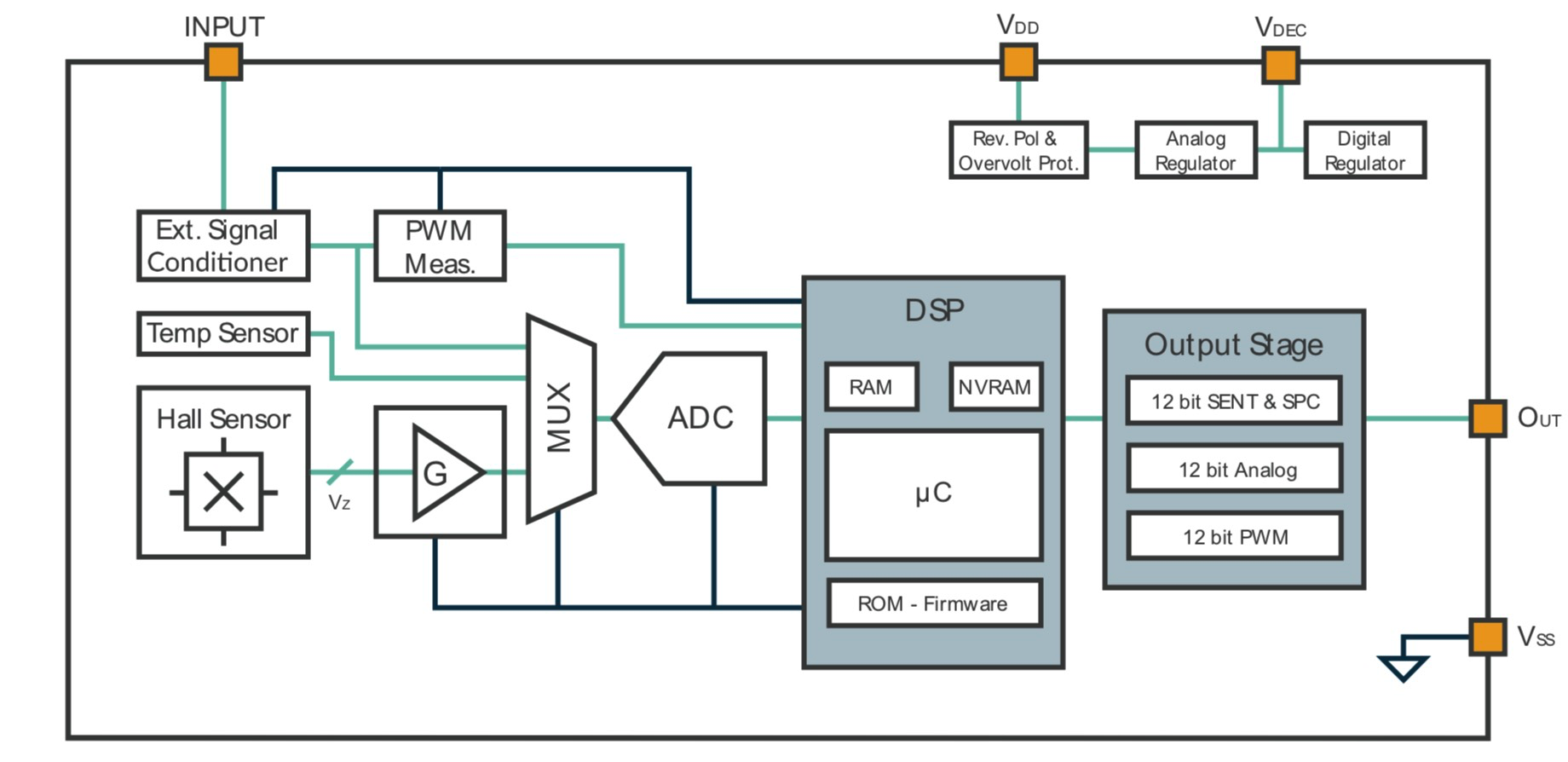

MLX91377 Blok diagram (Sumber:Melexis)

Selain aplikasi keselamatan fungsional, MLX91377 memenuhi berbagai kasus penggunaan sensor posisi nirsentuh otomotif dan industri termasuk sensor torsi kemudi, akselerasi, rem, atau sensor pedal kopling, sensor posisi linier absolut, sensor tingkat float, sensor non- potensiometer kontak, sensor posisi sudut kecil, dan sensor posisi gerakan kecil.

Rentang pengukuran yang dapat diprogram dan kalibrasi multi-titik meningkatkan fleksibilitas bagi perancang, dan berbagai protokol keluaran memungkinkan satu IC untuk digunakan dalam banyak aplikasi sehingga mengurangi upaya dan biaya kualifikasi ulang. Protokol Short PWM Code (SPC) memungkinkan pengukuran dilakukan dan ditransmisikan setelah mendeteksi pulsa pemicu. Dengan demikian, hingga empat sensor MLX91377 dapat disinkronkan hingga 2 kHz, memungkinkan pengukuran magnetik simultan dengan latensi deterministik untuk memastikan akurasi tinggi. Selain itu, noise rendah dan kecepatan refresh tinggi memungkinkan kecepatan loop kontrol tinggi yang memungkinkan sistem memberikan waktu respons yang cepat dengan pemfilteran minimal.

MLX91377, dengan nomor identifikasi 48-bit yang dapat diprogram, tersedia dalam paket TSSOP-16 dual-die yang sepenuhnya redundan.
