Panduan Pengencang Self-Clinching

Untuk enklosur atau suku cadang khusus, pengencang self-clinching mungkin merupakan komponen perangkat keras yang paling berguna yang dapat digunakan oleh seorang desainer. Mereka memecahkan banyak tantangan dalam hal pemasangan komponen, dan karena desainnya yang ringkas dan low profile, mereka juga memberikan estetika yang sangat baik.

Pengencang Self-Clinching adalah mur berulir, stud atau standoff yang ditekan secara mekanis ke dalam logam, menjadi bagian permanen dari panel, penutup atau braket. Pengencang self-clinching sering disebut dengan nama merek yang paling umum, pengencang self-clinching merek 'PEM®', yang merupakan merek dagang dari Penn Engineering.

Salah satu kekuatan terbesar pengencang self-clinching adalah seberapa aman pemasangannya ke bagian atau selungkup. Faktanya, untuk banyak mur yang dapat mengunci sendiri, sekrup akan benar-benar gagal sebelum mur berputar di dalam material. Pengencang self-clinching sangat aman, karena menjadi bagian permanen dari enklosur setelah dipasang.

Postingan ini akan memberikan ikhtisar tentang jenis kunci pengikat self-clinching yang kami sediakan di Protocase, dan bagaimana mereka berguna dalam fabrikasi lembaran logam.

Standoff dan Stud:

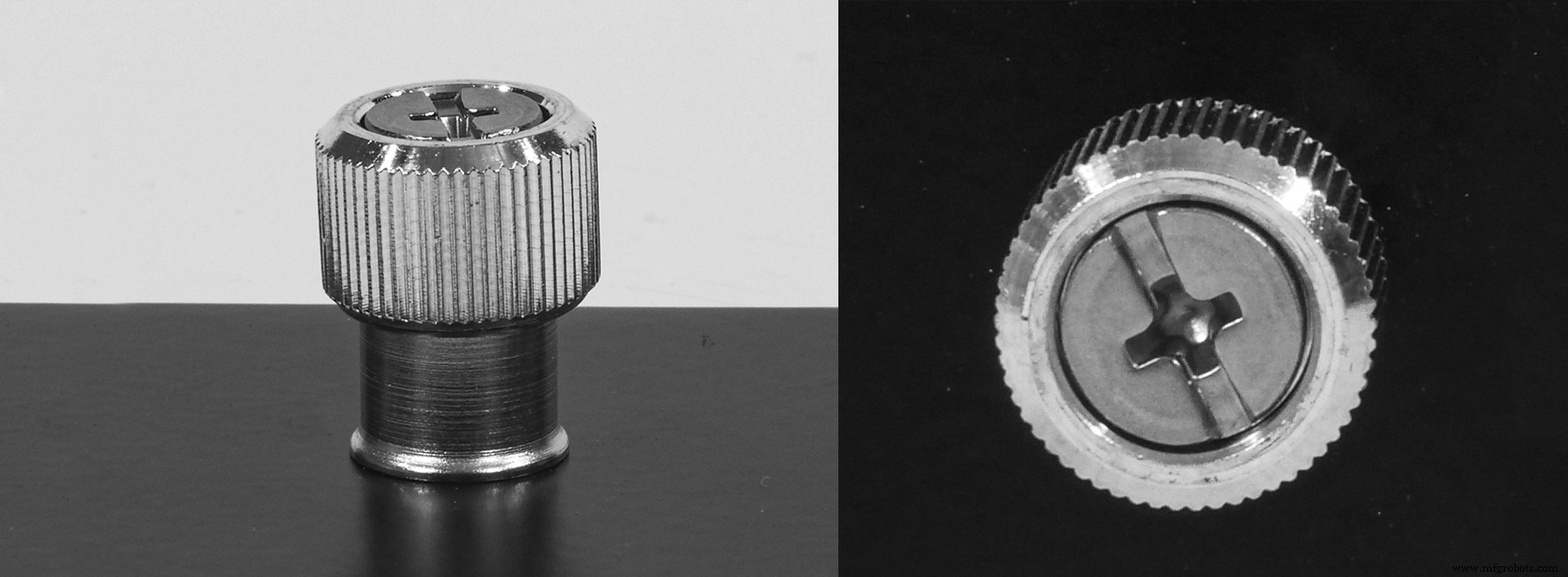

Pengencang panel: Pengikat panel adalah perangkat tanpa alat yang dipasang di bagian luar bagian pemasangan. Ini memiliki stud berulir pada pegas yang memungkinkan Anda untuk mendorong dan mengikat ke dalam wadah berulir. Saat dilepaskan dari mur utamanya, pengencang panel tetap terpasang pada panel itu sendiri.

Pengikat pengikat: Juga dikenal sebagai pengikat pengikat, jenis pengikat ini dapat memberi Anda titik di dalam enklosur Anda untuk mengatur dan mengikat dengan rapi segala jenis kabel atau kabel yang longgar.

Pengikat penyambung lembaran: Pengencang sambungan lembaran memungkinkan papan atau panel PC dengan mudah dimasukkan ke tempatnya, dan dilepas sesuai kebutuhan dari rakitan dengan menggeser papan ke samping dan mengangkatnya.

Pejantan: Stud memberi Anda sekrup berulir permanen di dalam enklosur yang dapat digunakan untuk berbagai tujuan, termasuk komponen pemasangan atau pentanahan.

Pin percontohan: Pin pilot adalah batang tak berulir sederhana yang dapat digunakan untuk aplikasi seperti menemukan komponen di dalam enklosur Anda.

Pengikat sudut kanan: Pengencang sudut kanan memberikan titik pemasangan sudut kanan yang kuat pada bagian dan penutup lembaran logam, terutama pada lembaran logam tipis. Mereka ditekan rata ke dalam lubang pemasangan persegi panjang. Pengencang sudut kanan dapat menerima sekrup standar dengan metrik atau ulir terpadu.

Kebuntuan: Standoff adalah pengikat yang digunakan untuk menciptakan ruang di antara dua objek, biasanya untuk memposisikannya dengan benar di ruang tertentu. Kebuntuan memberi Anda utas internal yang dapat digunakan untuk memasang hal-hal seperti motherboard atau PCB.

Kacang:

Protocase menyimpan beberapa gaya mur yang dapat mengunci sendiri untuk digunakan dalam enklosur dan suku cadang khusus Anda, masing-masing melayani persyaratan yang berbeda:

Kacang :Dianggap sebagai mur self-clinching standar, mur jenis ini tidak merangkum benang Anda. Menonjol di satu sisi lembaran logam.

Miniatur mur :Jenis mur ini digunakan untuk menempatkan pengencang lebih dekat ke tepi bagian. Menonjol di satu sisi lembaran logam.

Kacang mengambang: Sebuah mur mengambang memungkinkan toleransi yang lebih longgar pada penempatan lubang karena jika mereka tidak sejajar dengan sempurna, benang dapat melayang untuk menerima pengencang. Menonjol di satu sisi lembaran logam.

Kacang buta :Sebuah mur buta merangkum benang Anda, biasanya untuk mencegah bahan asing masuk ke dalam. Menonjol di satu sisi lembaran logam.

Siram kacang :Mur ini dipasang rata dengan lembaran logam Anda dan tidak menonjol di kedua sisi casing Anda. Pengganti yang bagus untuk lubang berulir.

Mur sisipan nilon :Jenis mur ini mengandung benang pengunci yang disisipkan nilon yang meningkatkan gesekan dengan sekrup untuk memungkinkan penguncian yang lebih kencang. Menonjol di satu sisi lembaran logam.

Kesimpulan

Kami menyediakan berbagai macam pengencang self-clinching dari berbagai jenis dan gaya karena kami ingin memastikan Anda memiliki cukup pilihan untuk membuat desain yang akan menyelesaikan tantangan teknik atau inovasi Anda. Jika Anda memerlukan pengencang yang tidak kami sediakan, hubungi kami – kami akan dengan senang hati menyediakan apa yang Anda butuhkan, untuk menambah waktu tunggu dan biaya.

Untuk mempelajari lebih lanjut, lihat Tip Teknologi Proto kami tentang pengencang yang bisa mengunci sendiri!
