Rangkaian Flasher 24V: Desain 555 Timer untuk Aplikasi Industri & Otomotif

Diagram Rangkaian Flasher 24V menggunakan 555 Timer

Perangkat kontrol tingkat industri seperti PLC, HMI, dll. memiliki tegangan operasi 12V atau 24V. Beban (indikator LED) dan sensor yang digunakan untuk interfacing dengan PLC juga memiliki tegangan operasi nominal 24 V. Selain itu, beberapa kawat pengerang otomotif juga beroperasi pada 24V. Ada juga lampu 24V yang digunakan di lampu belakang atau lampu depan kendaraan. Rangkaian yang dibahas “rangkaian flasher 24V” juga adalah rangkaian yang digunakan di kendaraan untuk fungsi yang kita temui setiap hari sehari. “Rangkaian Relay Flasher 24V” digunakan di lampu indikator pada kendaraan kita. Laporan ini akan menjelaskan salah satu penggunaan rangkaian flasher yang digunakan di indikator kendaraan.

• Post Terkait: Rangkaian Saklar Sensitif Sentuh Sederhana menggunakan Timer 555 & Transistor BC547

Komponen yang Diperlukan

1. Lampu 24V
2. IC Regulator 7085
3. Relay 5V
4. IC Timer 555
5. Transistor BC547
6. Dioda 1N4007
7. Resistor – 1k, 470k
8. Kapasitor – 10uf, 0.1uf
9. Sumber daya 24V

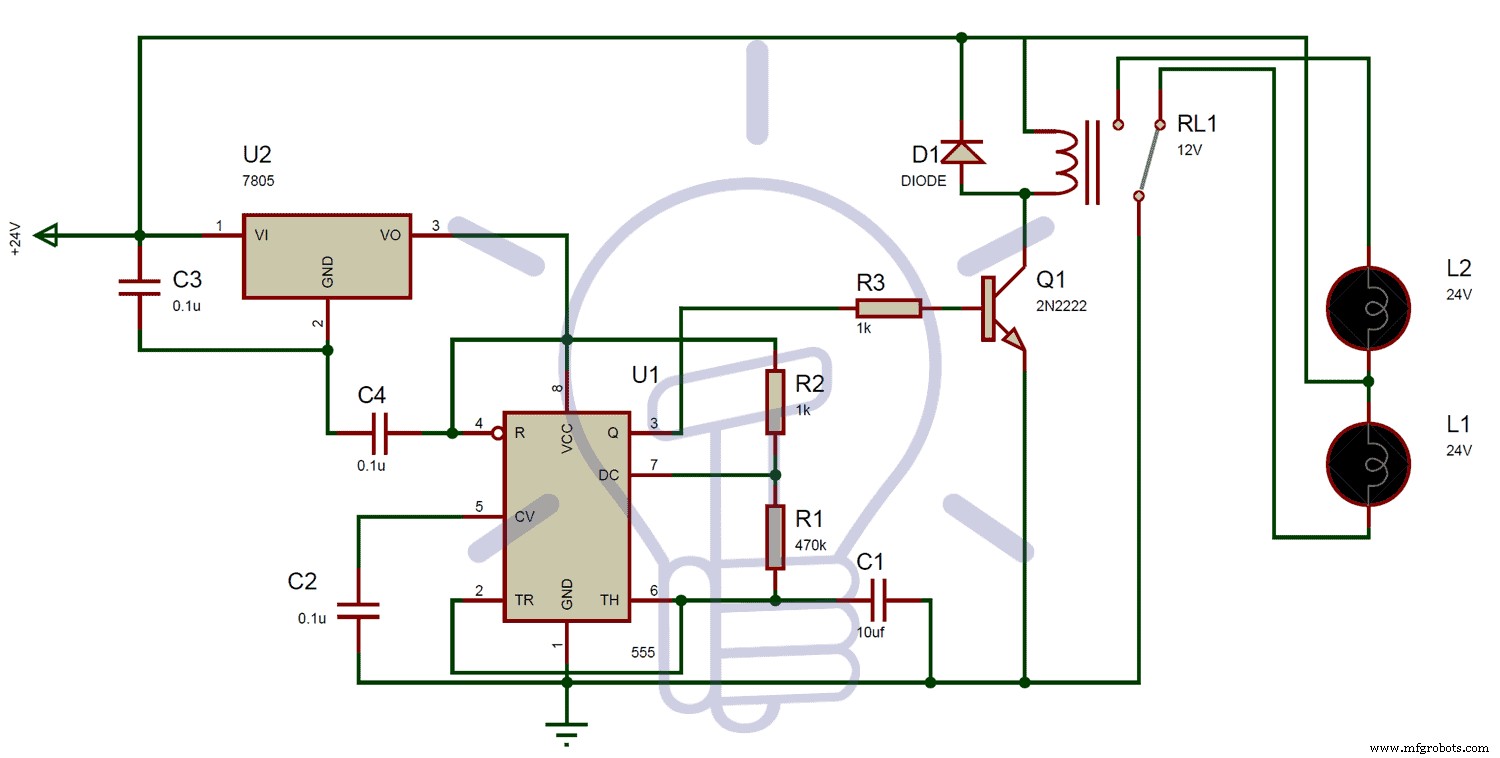

Rangkaian Flasher 24V Diagram Rangkaian

Diagram rangkaian lengkap untuk rangkaian relay flasher lampu 24V beserta nilai yang telah dihitung ulang diberikan di bawah ini.

Rangkaian flasher lampu adalah rangkaian yang sangat umum yang banyak dihadapi dari waktu ke waktu. Dalam kendaraan, saat indikator disinyalir, bersama dengan berkedip ada juga suara klik yang didengar bersama dengan berkedip secara berkala. Suara tersebut disebabkan oleh relay yang sedang menyala dan mati yang pada gilirannya menyelesaikan dan memutus rangkaian membuat lampu berkedip. Rangkaian tic-tac akan dirancang dalam proyek ini menggunakan timer 555.

• Post Terkait: Cara Membuat Rangkaian LED Berkedip Sederhana menggunakan IC Timer 555

IC Timer 555

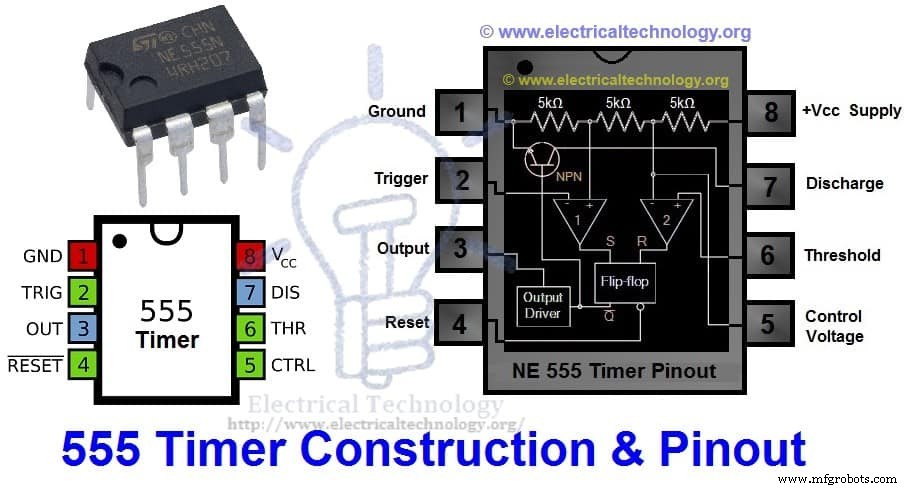

IC timer 555 diperkenalkan pada tahun 1972, ini pada dasarnya digunakan untuk pembuatan pulsa dan aplikasi osilator. Diagram pin dari IC Timer 555 diberikan di bawah ini.

IC Timer 555
Nomor Pin	Nama Pin	Tujuan
1	GND	Referensi tegangan ground
2	TRIG	Mengontrol output
3	OUT	Didekatkan ke ~1.7V di bawah Vcc atau ke ground
4	RESET	Mereset interval waktu
5	CTRL	Memberikan akses ke pembagi tegangan internal
6	THR	Berkelanjutan sebagai ambang batas untuk menghentikan interval waktu
7	DIS	Output kolektor terbuka untuk mengosongkan kapasitor
8	Vcc	Tegangan supply positif

Ada tiga mode operasi dari IC Timer, yaitu bistable, monostable dan astable mode.

• Dalam mode bistable, rangkaian menghasilkan sinyal 2-stabil state yang dalam keadaan rendah dan tinggi. Sinyal output dari keadaan rendah dan tinggi dikontrol oleh reset dan mengaktifkan pin input.
• Dalam mode monostable, rangkaian menghasilkan satu pulsa tunggal saat timer menerima indikasi dari input tombol trigger.
• Dalam mode astable, rangkaian IC menghasilkan pulsa berkelanjutan dengan frekwensi yang tepat berdasarkan nilai dua resistor dan kapasitor yang disambungkan dalam rangkaian eksternal.

Post Terkait: Rangkaian Saklar Tepukan menggunakan IC Timer 555 & Tanpa Timer

IC Regulator 7805

Rangkaian yang memiliki sumber tegangan di dalamnya mungkin mengalami fluktuasi sehingga tidak memberikan output tegangan tetap. Salah satu IC populer untuk tujuan ini adalah IC Regulator 7805, yang merupakan anggota dari regulator tegangan linier tetap yang digunakan untuk mempertahankan fluktuasi tersebut. Ada banyak aplikasi di mana 7805 memainkan peran yang sangat penting:

1. Regulator output tetap
2. Regulator positif dalam negatif
3. Regulator output dapat disesuaikan
4. Regulator arus
5. Regulator tegangan DC dapat disesuaikan
6. Supply dual terregulasi
7. Rangkaian perlindungan polaritas output terbalik
8. Rangkaian proyeksi bias terbalik

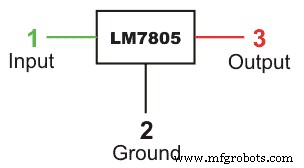

IC regulator tegangan LM 7805
Nomor Pin	Nama Pin	Tujuan
1	Input	Terapkan tegangan tidak teratur untuk mendapatkan output teratur
2	Ground	Terhubung ke ground
3	Output	Output adalah sinyal tegangan teratur

IC saat diberikan input tegangan 7.2V, akan mencapai efisiensi maksimumnya.

Dalam IC regulator tegangan 7805, banyak energi dibuang dalam bentuk panas. Selisih nilai tegangan input dan output datang sebagai panas. Jadi, jika selisih antara tegangan input dan output tinggi, akan terjadi lebih banyak pembangkitan panas. Oleh karena itu, IC ini juga menyediakan tempat untuk heatsink.

• Post Terkait: Proyek Elektronika Kontrol Lampu Lalu Lintas menggunakan IC 4017 & Timer 555

Transistor BC547

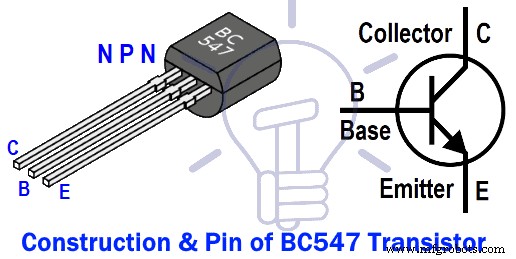

BC547 adalah transistor NPN bipolar junction. Kebanyakan digunakan untuk tujuan pengalihan serta proses amplifikasi. Jumlah arus yang kecil pada basis digunakan untuk mengontrol jumlah arus yang lebih besar pada kolektor dan emitter. Aplikasi dasarnya adalah pengalihan dan amplifikasi. Di bawah ini adalah pinout untuk transistor BC547.

Cara kerja transistor sederhana. Saat tegangan input diterapkan pada terminalnya, sejumlah arus mulai mengalir dari basis ke emitter dan mengontrol arus pada kolektor. Tegangan antara basis dan emitter adalah negatif pada emitter dan positif pada terminal basis untuk konstruksi NPN-nya.

• Post Terkait: Kalkulator IC 555 Timer dengan Rumus dan Persamaan

Dioda 1N4007

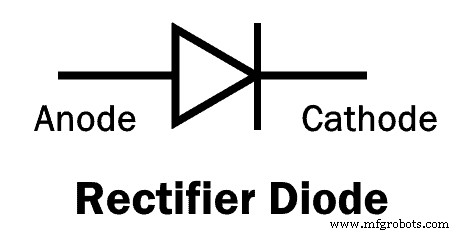

1N4007 adalah dioda rectifier PN junction. Jenis dioda ini hanya mengizinkan aliran arus listrik dalam satu arah. Jadi, dapat digunakan untuk konversi daya AC ke DC. 1N4007 memiliki berbagai aplikasi kehidupan nyata, misalnya aplikasi dioda free-wheeling, rectifikasi tujuan umum untuk supply daya, inverter, konverter, dll. Pinout untuk Dioda yang diberikan ditunjukkan di bawah ini.

Dioda 1N4007
Nomor Pin	Nama Pin	Charge
1	Anode	+ve
2	cathode	-ve

Diagram di atas menunjukkan gambar simbolis dari 1N4007. Pemahaman tentang komponen apa pun dalam rangkaian listrik sangat meningkat ketika karakteristik listrik dari perangkat tersebut diketahui. Karakteristik listrik dari dioda 1N4007 ditabalkan di bawah ini.

Karakteristik Listrik 1N4007
Parameter	Nilai	Satuan
Tegangan maju pada 1.0 A	1.1	V
Arus terbalik pada 25°C	5	uA
Kapasitansi total pada 1.0 MHz	15	pF
Arus terbalik beban penuh maksimum pada 75°	30	uA
Arus forward rata-rata yang direktifikasi	1	A
Tegangan terbalik repetitif puncak	1000	V

Fitur dioda 1N4007 adalah sebagai berikut:

• Arus bocor rendah
• Penurunan tegangan maju rendah
• Kemampuan lonjakan arus maju tinggi

Dioda ini memiliki banyak aplikasi kehidupan nyata dalam sistem tertanam, beberapa aplikasi utama yang terkait dengan dioda tertentu diberikan di bawah ini:

1. Konverter
2. Untuk tujuan pengalihan dalam sistem tertanam
3. Aplikasi dioda free-wheeling
4. Inverter
5. Rectifikasi daya umum untuk supply daya
6. Untuk menghindari arus terbalik dan melindungi mikrokontroler seperti Arduino atau mikrokontroler PIC.

Post Terkait: Ide Proyek Teknik Elektronika untuk Mahasiswa Teknik

Relay

Relay adalah saklar yang dioperasikan secara listrik. Saklar mungkin memiliki sejumlah kontak dalam bentuk kontak yang berbeda, seperti kontak make, kontak break, atau kombinasi keduanya. Relay digunakan untuk mengontrol rangkaian oleh sinyal daya rendah independen, atau di mana beberapa rangkaian harus dikontrol oleh satu sinyal. Relay lama menggunakan elektromagnet untuk membuka dan menutup kontak, namun sekarang prinsip operasi lain telah ditemukan seperti relay solid state. Ini pada dasarnya menggunakan properti semikonduktor untuk mengontrol tanpa mengandalkan bagian yang bergerak. Pinout dari relay 5V yang digunakan dalam konstruksi rangkaian ditunjukkan di bawah ini.

Relay 5V
Nomor Pin	Nama Pin	Deskripsi
1	Ujung gulungan 1	Digunakan untuk memicu relay
2	Ujung gulungan 2	Digunakan untuk memicu relay
3	Common(COM)	Terhubung ke salah satu ujung beban
4	Normally close (NC)	Jika ujung lain terhubung ke terminal ini, beban tetap terhubung sebelum pemicu
5	Normally open(NO)	Jika ujung lain terhubung ke terminal ini, beban tetap terputus sebelum pemicu

• Post Terkait: Solid State Relay (SSR) – Jenis Relay SSR – Konstruksi & Operasi

Cara Kerja Rangkaian Flasher 24V

Sambungkan komponen dengan benar seperti yang ditunjukkan dalam diagram rangkaian yang diberikan. Ujung positif lampu dikaitkan bersama dan disambungkan ke relay. Ujung positif lampu dikaitkan bersama dan disambungkan ke supply 24V, untuk menyala lampu, ujung negatif disambungkan ke relay. Pin common relay disambungkan ke Relay dan pin normally open (NO) disambungkan ke salah satu ujung negatif lampu dan pin normally closed (NC) relay disambungkan ke ujung negatif lampu lainnya. Dengan cara ini hanya satu lampu yang akan menyala pada waktu tertentu.

Relay perlu menyala dan mati secara berkala. Fungsi ini akan ditangani oleh timer 555. Kita menggunakan Timer 555 dalam mode stabil untuk menghasilkan pulsa dengan waktu on dan off yang telah ditentukan sebelumnya. Dalam rangkaian kami, salah satu lampu akan menyala dalam keadaan ON dan yang lain akan menyala dalam keadaan OFF. Supply tegangan yang kita miliki adalah 24V, namun timer 555 memerlukan tegangan operasi yang jauh lebih rendah. Jadi, kita menggunakan regulator tegangan 7805 yang akan mengatur input 24V menjadi 5V yang dapat digunakan untuk memberi daya pada timer dan relay. Transistor NPN BC547 (atau 2N2222) digunakan untuk menyala atau mematikan relay sesuai pulsa yang diberikan oleh timer. Namun, output arus dari timer 555 tidak cukup untuk menyala atau mematikan relay, kita menggunakan transistor di antaranya melalui resistor basis. Rangkaian ini disebut rangkaian driver relay. Rangkaian selesai beserta semua koneksi dan nilai komponen yang benar akan memberikan rangkaian flasher 24V yang berfungsi.
