Buat Kabel Output TV untuk Arduino UNO dengan Hanya Dua Resistor
Komponen dan Perlengkapan

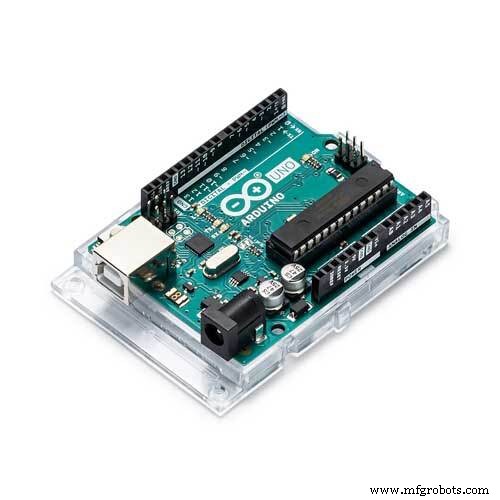

Arduino UNO — 1
Resistor 470 ohm — 1
Resistor 1k ohm — 1
Konektor Video RCA — 1
Solder — 1

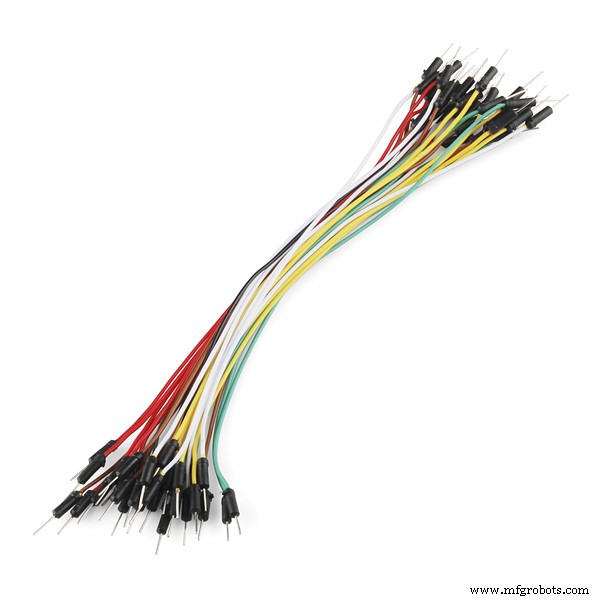

Kawat jumper (umum) — 1
Tabung Heat Shrink — 1
Alat yang Diperlukan

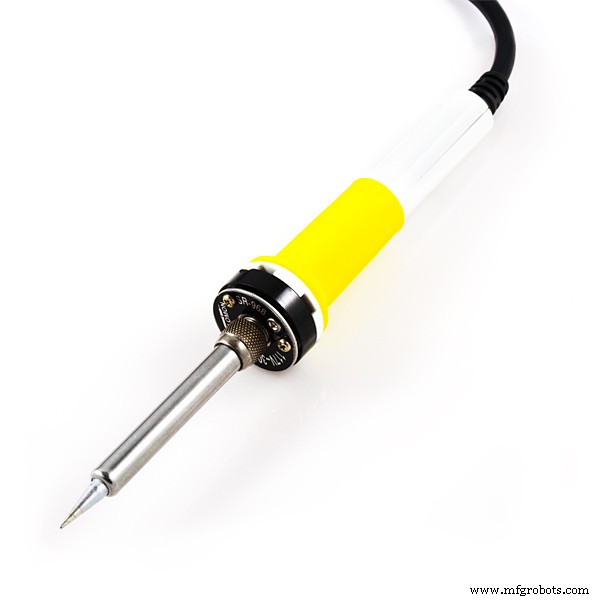

Paku solder (umum)
Tentang Proyek Ini
Arduino dengan TV! Ya, ini mungkin hanya dengan dua resistor. Mari tonton video terlebih dahulu:
Papan Arduino sangat berguna, tetapi tidak memiliki layar output. Proyek ini memungkinkan Anda menulis sketsa yang akan ditampilkan pada layar TV melalui kabel video AV. Ini adalah proyek tingkat pemula yang dapat dilakukan oleh hampir siapa saja!
Hardware
Pertama, Anda perlu menambahkan resistor secara beruntun pada beberapa kawat hubung, sesuai dengan diagram ini:
Kabel RCA Anda akan memiliki 2 kawat, yaitu kawat ground dan kawat vid (Video). Biasanya kawat vid (Video) dilapisi plastik, sedangkan kawat ground tidak.
Bergantung pada pengaturan dan apa yang ingin Anda capai (audio atau video dll), rujuk panduan penyebutan berikut:
Diagram Koneksi
Saya menggunakan tabung heat-shrinkable untuk memastikan semuanya terisolasi secara listrik dan memberikan sedikit kekuatan tambahan pada sambungan solder:
Anda kemudian dapat memasukkan kabel output TV Arduino baru Anda ke TV atau monitor, lalu memasukkan kawat hubung ke Arduino.
Papan Arduino yang berbeda memiliki pengaturan yang berbeda dengan Sync/Video, tetapi Anda dapat yakin bahwa Ground akan selalu terhubung ke pin Arduino GND.
Software
Langkah 1: Library Arduino-TVout
Unduh library Arduino-TVout.
Langkah 2: Instal Library
Buka Arduino dan buka menu Sketch/ “Include Library” / “Add .ZIP Library...” dan pilih library yang diunduh di Langkah 1.
Langkah 3: Kompilasi & Unggah Sketsa
Dari menu File / Examples / Arduino-TVout dan pilih “DemoPAL” dan unggah.
Selesai!
Sekarang, hubungkan Arduino dan coba!
Code
Saya telah memodifikasi kode dari repo lama dan mendorongnya ke github. Harap gunakan kode saya, karena kode lama tidak akan bekerja!https://github.com/paulscott56/arduino-tvout
