Pertimbangan Pembelian 5-Sumbu:ukuran itu penting

Ada beberapa hal yang perlu diingat ketika Anda berada di pasar untuk pusat permesinan 5-sumbu baru. Agar berhasil, Anda harus memastikan bahwa mesin tersebut sesuai dengan semua kebutuhan Anda, bukan hanya kebutuhan Anda saat ini. Sering kali pembelian mesin 5-sumbu didorong oleh pekerjaan atau bagian tertentu, dan terkadang toko gagal mempertimbangkan pekerjaan lain yang dapat mereka jalankan pada mesin tersebut. Ingat, ukuran itu penting.

Meskipun ukuran merupakan faktor pada semua konfigurasi mesin 5-sumbu, mesin truni tampaknya yang paling sering membuat orang lengah. Sebuah mesin gaya trunion harus berukuran khusus untuk keluarga bagian yang akan dijalankan pada mesin, atau pasti akan ada beberapa perangkap beruang tak terduga yang benar-benar dapat membuat Anda jika Anda tidak hati-hati. Saat membeli mesin 3-sumbu kami selalu diajarkan untuk membeli mesin terbesar yang Anda mampu...menyediakan kemampuan untuk menjalankan pekerjaan yang lebih besar di masa depan. Logika ini tidak bekerja dengan mesin trusion 5-sumbu.

Jika Anda menjalankan suku cadang berukuran kecil hingga sedang – katakanlah 3” hingga 6” kubus – maka Anda tidak ingin membeli mesin besar dengan meja putar berdiameter 24”. Menjalankan bagian-bagian kecil pada trunion besar berarti perkakas yang Anda gunakan perlu diperpanjang panjangnya – untuk mencapai bagian tengah meja saat truni dimiringkan hingga 90 derajat – dan dapat menyebabkan semua jenis masalah seperti:obrolan, laju gerak makan yang lebih lambat, masalah interferensi, ketidakmampuan untuk mengganti perkakas seperti perkakas panjang, dll... Jika mesin yang Anda beli adalah mesin berukuran sedang – misalnya meja berdiameter 10” atau 12” – maka perkakas panjang standar dapat digunakan, dan banyak dari masalah yang disebutkan di atas tidak akan menjadi masalah...setidaknya bukan karena mesin yang terlalu besar.

Faktor lain dalam memilih mesin trusion yang tepat adalah tinggi bagian. Meskipun banyak dari mesin trunion 5 sumbu tapak yang lebih kecil memiliki jarak dan jarak sumbu Z yang lebih dari cukup untuk benda kerja sedang hingga besar, perjalanan sumbu Y yang harus dipertimbangkan. Misalnya:jika Anda memasang bagian di atas meja mesin yang lebih kecil, dan tinggi bagian dan perlengkapan gabungan mencapai ketinggian 10", kemungkinan besar Anda akan mendapatkan alarm perjalanan saat Anda mencoba menjalankan program Anda. ..karena mesin tidak akan memiliki cukup perjalanan sumbu Y untuk mencapai bagian atas bagian saat truni dimiringkan hingga 90 derajat.

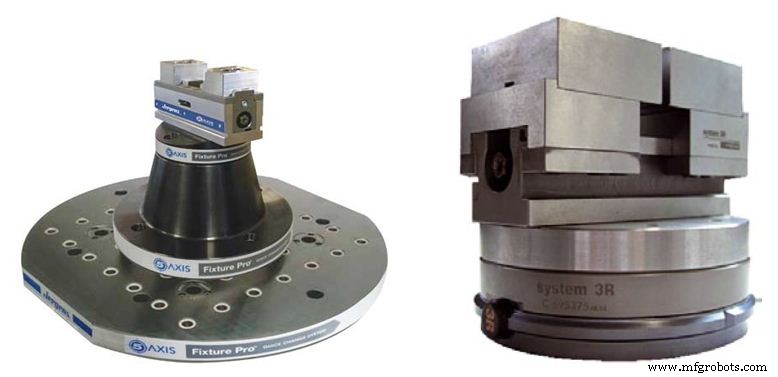

Masalah perjalanan sumbu Y adalah satu-satunya pertimbangan yang paling diabaikan saat membeli mesin gaya truni; dan biasanya diperparah dengan banyaknya pilihan perlengkapan 5-sumbu gaya modular yang tersedia. Setelah Anda memasang pelat dasar sistem, tambahkan palet modular yang akan menahan ragum tengah, Anda telah menggunakan seluruh amplop kerja mesin yang tersedia...dan Anda bahkan belum menjepit bagian dalam perlengkapan!

Masalah dengan konfigurasi mesin kepala putar serupa, tetapi memiliki batasan perjalanan sumbu X. Saat kepala dimiringkan dari satu sisi ke sisi lain, sumbu X juga harus bergerak, untuk mengakomodasi panjang pahat...dan semakin panjang pahat, dan semakin besar bagiannya, semakin besar pula ukuran mesin yang dibutuhkan.

Seperti yang Anda lihat pada gambar di atas, sumbu X perlu bergerak ke kanan untuk memungkinkan jarak bagi pahat untuk diposisikan di sisi kiri benda kerja...dan, seperti yang saya katakan, semakin panjang pahat atau semakin besar bagian, semakin jauh sumbu perlu melakukan perjalanan. Oleh karena itu, untuk suku cadang yang lebih besar – terutama ketika operasi jenis lubang dalam diperlukan – Anda harus mempertimbangkan mesin dengan perjalanan sumbu X sebanyak mungkin.

Apakah 5-axis pilihan yang tepat untuk Anda dan toko Anda? Unduh lembar kerja Pengembalian Investasi 5-Sumbu di bawah ini untuk mengetahuinya!
