Cara Membuat Panel Listrik dengan CAE E3.series
Dalam artikel ini kami menunjukkan bagaimana pembuatan dan pengeditan panel listrik dapat dilakukan dalam perangkat lunak E3.series. Pembuatannya sederhana dan dalam beberapa langkah panel listrik baru dibuat. Dengan fungsionalitas dan pengaturan cerdas, koneksi perutean otomatis dibuat dengan satu klik. Lihat artikel video selengkapnya!
.jpg)
Langkah Pertama untuk Pembuatan Panel
Pembuatan dimulai dengan menempatkan item dasbor pada lembar skema. Komponen terminal dan pemutus dengan mudah diseret dari database ke lembar proyek.
Kemudian koneksi dan kabel dimasukkan. Parameter kabel harus mematuhi batas pemutus sirkuit, jika tidak, E3.series secara cerdas tidak akan mengizinkan penambahan kabel ini.
Proyek yang saling terhubung antara E3.schematic dan E3.panel

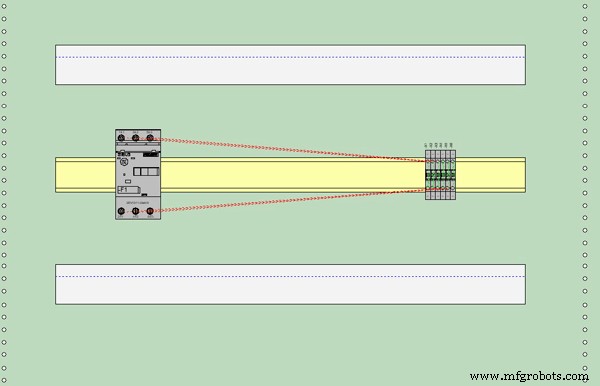

Setelah mengerjakan lembar skema, lembar tipe panel baru dimasukkan untuk perakitan panel listrik, dengan pelat, saluran dan saluran untuk terminal dan pemutus sirkuit.
Sambungan antara terminal dan pemutus sirkuit secara otomatis direferensikan karena desain dan lembaran antara E3.schematic dan E3.panel bekerja sama.
Coba SEKARANG alat E-CAE E3.series terkemuka di industri di dunia dengan kursus pelatihan teknis!
Klik banner di bawah
Perutean dan Parameter Otomatis untuk Arah
Perutean perangkat dilakukan dengan satu klik. Dengan tombol kanan mouse, koneksi "Panel Autoconnect" dilakukan secara otomatis dan instan.
Selain itu, E3.series memungkinkan konfigurasi atribut untuk menginformasikan ke mana setiap terminal harus dirutekan, melalui bagian atas saluran atau bagian bawah.
Tonton Video Lengkapnya
Berlangganan saluran Youtube kami di sini untuk video teknis lainnya.
Fitur Grafis
- "Tampilkan Model Langkah dalam 3D"
- "Grafik dari 2D dalam 3D".
