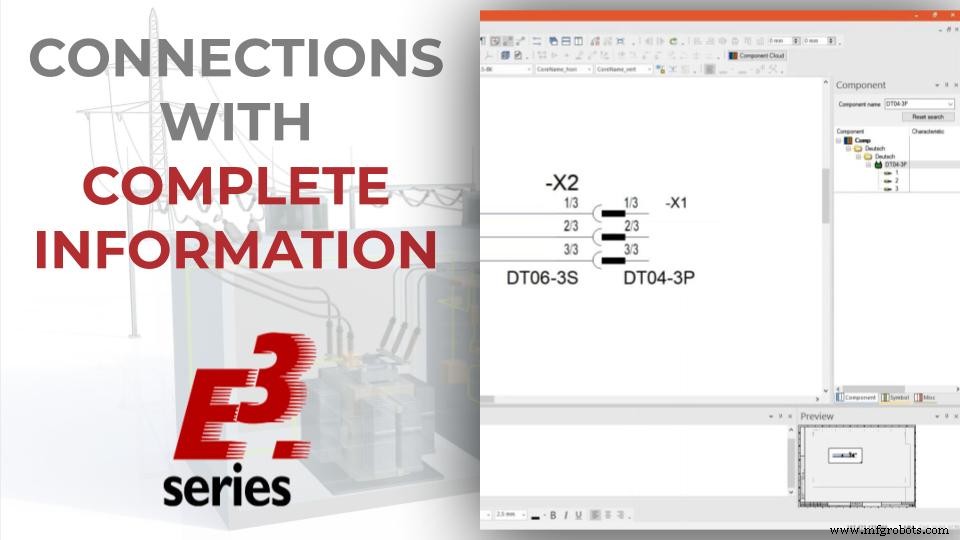

Cara Membuat Tabel Lengkap untuk Koneksi Anda dengan E3.series
Dalam artikel ini, Anda dapat memeriksa cara bekerja dengan tabel koneksi di E3.series. Dengan itu, semua informasi yang mengacu pada koneksi yang dimasukkan ke dalam proyek dapat dimanipulasi, dan dengan opsi E3.series 2021 yang baru, proyek Anda jauh lebih lengkap. Lihat artikel video selengkapnya dan optimalkan proses Anda!
Konektor dalam Tampilan Multi-Baris

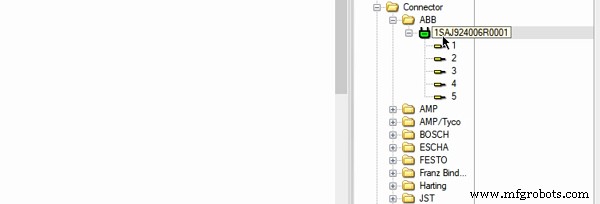

Konektor awalnya ditambahkan ke lembar desain sebagai pin tunggal dan tampilan multi-garisnya diwakili. Untuk melakukan ini, cukup klik kanan pada konektor yang diinginkan dan pilih "Place Single Pins". Pratinjau komponen juga diwakili oleh jendela "Pratinjau".
Penyisipan Tampilan Multiline
Jika Anda belum mengaktifkannya di proyek Anda, klik kanan pada menu atas antarmuka dan pilih "Pratinjau".
Coba SEKARANG alat E-CAE E3.series terkemuka di dunia dengan kursus pelatihan teknis!
Klik banner di bawah
Koneksi Ujung Terbuka dan Kabel Default
Kemudian koneksi menjadi banyak dan secara instan ditambahkan ke semua konektor dengan opsi "Multi-Koneksi", dan diakhiri dengan opsi "Open End".
Koneksi Ujung Terbuka
Kabel default ditambahkan ke semua koneksi dengan opsi "Sisipkan Kabel default".
Tonton Video Lengkapnya
Berlangganan saluran Youtube kami di sini untuk video teknis lainnya.
Informasi Tabel Koneksi Baru
Tabel koneksi dapat diaktifkan di "Lihat - Tabel Koneksi" dan informasi baru yang disajikan E3.series 2021 adalah sebagai berikut:
Panjang Fisik dan Tidak Terukur di Tabel Koneksi E3.series
- Tidak terukur: Menentukan apakah panjang sambungan harus diskalakan atau tidak. Untuk menyetel atau menghapus properti, klik kotak centang.
- Panjang Fisik: Menentukan panjang fisik koneksi. Jika panjangnya untuk skala, itu akan dihitung secara otomatis. Jika panjangnya tidak untuk skala, panjangnya dapat diubah. Untuk melakukannya, klik baris nilai yang akan diubah dan masukkan nilai baru.
