Bagan American Wire Gauge “AWG” – Tabel Ukuran &Kapasitas Kawat

AWG – Bagan Pengukur Kawat Amerika – Tabel Peringkat Ukuran Kawat &Amplifier

American Wire Gauge “AWG” adalah salah satu alat penting dan standar di NEC (National Electrical Codes) AS yang digunakan untuk mengukur berbagai kabel dan kabel untuk beberapa aplikasi. Sama halnya dengan SWG (Standard Wire Gauge) yang digunakan di Inggris, AWG digunakan untuk menentukan ampacity kabel tembaga dan aluminium untuk instalasi kabel listrik, dll.

Tabel dan bagan AWG adalah metode praktis untuk menentukan daya dukung konduktor saat ini, diameternya, resistansi, arus maks dalam ampere, serta parameter dan karakteristik penting lainnya.

AWG – Pengukur Kawat Amerika

Tidak mungkin mengukur jumlah hambatan yang tepat dalam ohm dari kawat yang memiliki panjang tertentu untuk diameter kawat yang tepat. Di situlah AWG (American Wire Gauge) berperan penting sejak tahun 1857.

AWG digunakan untuk mengukur dengan tepat diameter konduktor tertentu (seperti padat, terdampar, bulat, dan non-besi (paduan atau logam yang tidak mengandung besi) bahan misalnya Aluminium, Tembaga dll). Salah satu peran terpenting American Wire Gauge adalah mengukur daya dukung arus dalam Ampere kawat (alias Wire Ampacity =Jumlah arus maksimum yang dapat dibawa konduktor terus menerus tanpa melebihi nilai suhunya.

Satu hal yang perlu diperhatikan tentang AWG bahwa semakin besar bilangan bulat, semakin kecil ketebalan dan diameter kawat. Misalnya, ukuran 14AWG adalah kabel yang sesuai untuk pemutus sirkuit 15Amp, sedangkan ukuran 8AWG paling sesuai untuk pemutus sirkuit dan titik beban 40Amp. Singkatnya, ampacity berbanding terbalik dengan ukuran bilangan bulat AWG (dari 0000AWG hingga 40AWG) mis. semakin tinggi ukuran AWG, semakin rendah ampacity dan sebaliknya.

Sebaiknya Anda tahu:American Wire Gauge (AWG) juga dikenal sebagai B dan S Gauge (Brown &Sharpe Gauge).

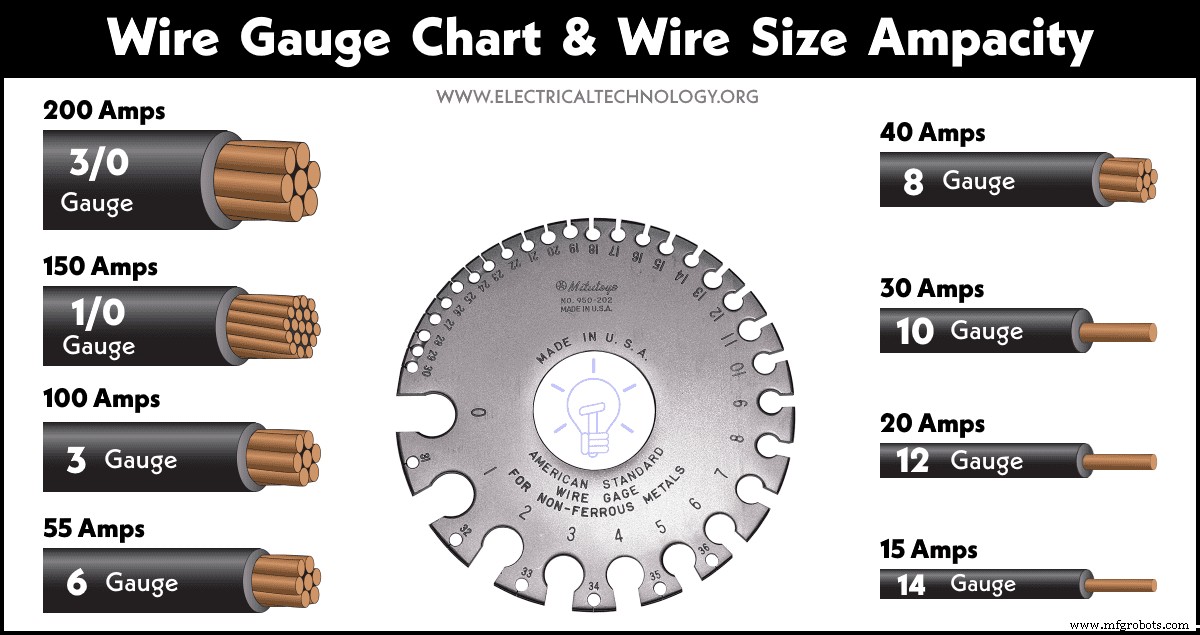

Pengukur Kawat (Alat Pengukur)

Jika Anda berada di lokasi kerja dan perlu mengetahui pengukur ukuran kawat untuk beban tertentu, salah satu solusi cepat adalah dengan menggunakan perangkat praktis yang dikenal sebagai alat pengukur kawat. Ini adalah cakram kecil berbentuk lingkaran di mana nomor yang berbeda tetapi umum dicetak di atasnya sesuai dengan slot dan lubang tertentu.

Untuk menggunakan alat pengukur kawat untuk menemukan ukuran pengukur yang sesuai untuk kawat tertentu, cukup lepaskan insulasi luar dan masukkan konduktor kawat ke dalam slot pengukur kawat satu per satu. Jika dipasang dengan benar di slot (bukan lubang), ini adalah ukuran pengukur yang tepat (tercetak pada slot tertentu) dari kabel.

Mengapa Bagan &Tabel Pengukur Kawat Penting?

Dalam sistem instalasi listrik apa pun baik domestik maupun industri, pemilihan ukuran kabel yang tepat dan ukuran pemutus sirkuit yang tepat sangat penting. Misalnya, jika Anda perlu memasang pemanas air, ukuran kabel apa yang akan Anda pilih? Karena Anda tidak dapat menggunakan ukuran kabel yang sama untuk semua titik beban listrik dan peralatan dengan watt yang lebih tinggi. Jika demikian, kabel kecil untuk beban yang lebih tinggi dapat menjadi lebih panas yang menyebabkan kabel terbakar serta merusak pemutus sirkuit dan peralatan yang terhubung dengannya. Di situlah kami membutuhkan alat AWG serta bagan dan tabel terkait.

Berdasarkan bagan ukuran kawat, Anda dapat memilih ukuran kawat “8 AWG” dan pemutus sirkuit 50A untuk watt elemen pemanas air 240V, 9000W, 240V. Kami akan menunjukkan contoh yang diselesaikan serta tabel ukuran Kawat AWG terkait untuk ini di bagian berikut.

Kalkulator Terkait:

• Kalkulator Ukuran Kawat &Kabel di AWG
• Kabel Listrik &Kalkulator Ukuran Kabel (Tembaga &Aluminium)

Tabel &Bagan Pengukur Kawat – Pengukur AWG

Bilangan bulat (sebagai angka) yang dicetak pada American Wire Gauge menunjukkan ukuran gauge. Di AWG, ada total 44 pengukur yang ditetapkan untuk nomor yang berbeda. Dalam daftar ukuran standar sebagai bilangan bulat, 4/0 (0000) adalah diameter terbesar dan 40AWG adalah diameter terkecil yang dicetak pada AWG.

Selain itu, ada beberapa pengukur khusus seperti 0000 (4/0), 000 (3/0), 00 (2/0) yang digunakan untuk diameter dan ketebalan kawat yang lebih besar dari 0AWG. Alih-alih hal-hal rumit ini, tabel dan bagan pengukur kawat adalah sumber daya alternatif yang bermanfaat berdasarkan AWG. Dalam grafik pengukur AWG ini, nilai pengukur yang paling umum menunjukkan karakteristik yang berbeda dari kawat seperti diameter, area, ampacity, resistansi, rapat arus, arus sekering dan peringkat suhu, dll.

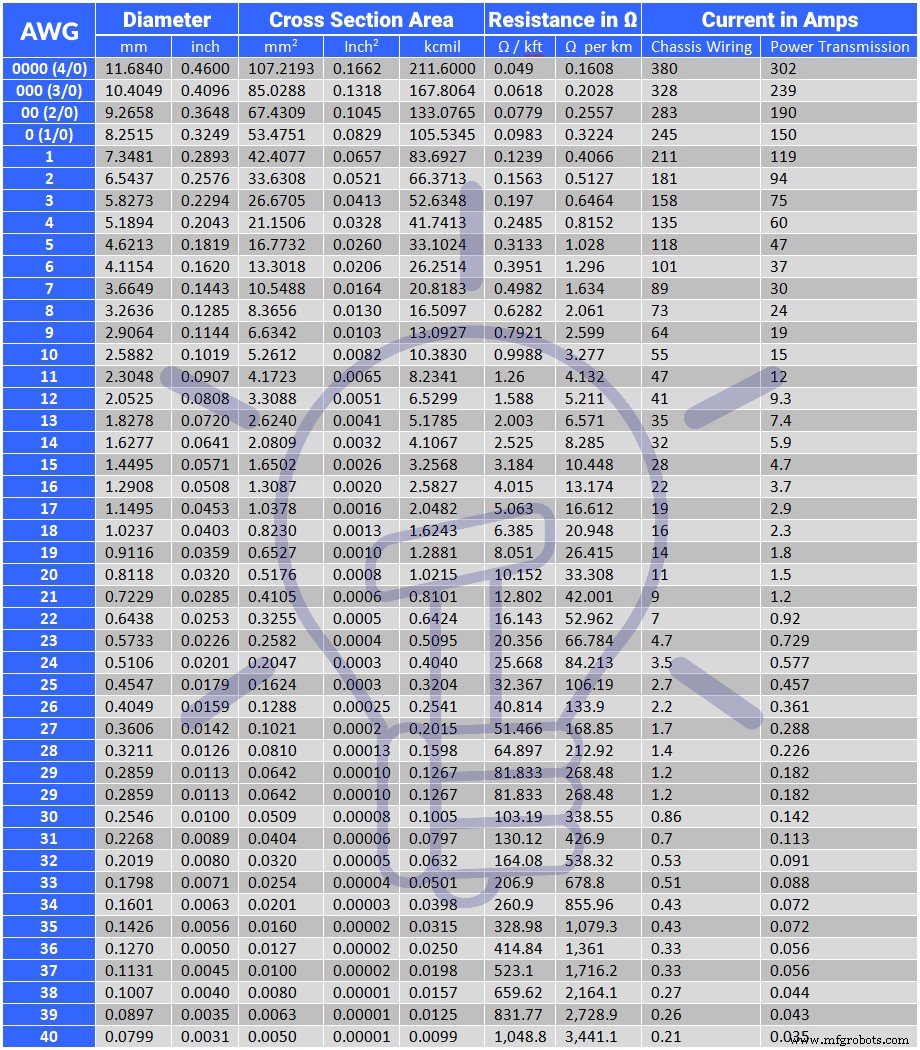

Tabel AWG “American Wire Gauge” berikut menunjukkan Ukuran dan diameter AWG dalam milimeter “mm” dan inci dalam “in”, luas penampangnya dalam mm ² , Inci ² dan kcmil atau MCM dan resistansi dalam ohm per 1000 kaki dan 1000 meter. Bagan ukuran AWG juga menunjukkan arus dalam ampere untuk pemasangan kabel sasis dan aplikasi transfer daya.

AWG #	Diameter		Area Penampang			Resistensi di		Arus dalam Amplifier
	mm	inci	mm 2	Inci 2	kcmil	Ω / kft	Ω / km	Pengkabelan Sasis	Transfer Daya
0000 (4/0)	11,6840	0,4600	107.2193	0,1662	211.6000	0,049	0,1608	380	302
000 (3/0)	10.4049	0,4096	85.0288	0,1318	167.8064	0,0618	0,2028	328	239
00 (2/0)	9,2658	0,3648	67.4309	0,1045	133.0765	0,0779	0,2557	283	190
0 (1/0)	8,2515	0,3249	53,4751	0,0829	105,5345	0,0983	0,3224	245	150
1	7.3481	0,2893	42,4077	0,0657	83,6927	0,1239	0,4066	211	119
2	6,5437	0,2576	33,6308	0,0521	66,3713	0,1563	0.5127	181	94
3	5.8273	0,2294	26,6705	0,0413	52,6348	0,197	0,6464	158	75
4	5.1894	0,2043	21,1506	0,328	41.7413	0,2485	0,8152	135	60
5	4.6213	0,1819	16.7732	0,0260	33.1024	0,3133	1.028	118	47
6	4.1154	0,1620	13.3018	0,0206	26,2514	0,3951	1.296	101	37
7	3.6649	0,1443	10,5488	0,0164	20,8183	0,4982	1,634	89	30
8	3,2636	0,1285	8,3656	0,0130	16.5097	0,6282	2.061	73	24
9	2.9064	0.1144	6.6342	0,0103	13.0927	0,7921	2,599	64	19
10	2,5882	0,1019	5.2612	0,0082	10.3830	0,9988	3.277	55	15
11	2,3048	0,907	4,1723	0,0065	8,2341	1,26	4.132	47	12
12	2,0525	0,808	3,3088	0,0051	6,5299	1.588	5.211	41	9.3
13	1,8278	0,0720	2.6240	0,0041	5.1785	2.003	6,571	35	7.4
14	1,6277	0,0641	2,0809	0,0032	4.1067	2,525	8,285	32	5.9
15	1.4495	0,0571	1,6502	0,0026	3,2568	3.184	10.448	28	4.7
16	1,2908	0,0508	1,3087	0,0020	2,5827	4.015	13,174	22	3.7
17	1,1495	0,0453	1.0378	0,0016	2,0482	5,063	16,612	19	2.9
18	1.0237	0,0403	0.8230	0,0013	1,6243	6.385	20.948	16	2.3
19	0,9116	0,0359	0,6527	0,0010	1,2881	8.051	26.415	14	1,8
20	0,8118	0,0320	0,5176	0,0008	1.0215	10.152	33.308	11	1,5
21	0,7229	0,0285	0,4105	0,0006	0,8101	12.802	42.001	9	1.2
22	0.6438	0,0253	0,3255	0,0005	0.6424	16,143	52,962	7	0,92
23	0,5733	0,0226	0,2582	0,0004	0,5095	20,356	66,784	4.7	0,729
24	0,5106	0,0201	0,2047	0,0003	0,4040	25.668	84.213	3.5	0,577
25	0,4547	0,0179	0,1624	0,0003	0,3204	32,367	106,19	2,7	0,457
26	0,4049	0,0159	0,1288	0,00025	0,2541	40.814	133,9	2.2	0,361
27	0,3606	0,0142	0,1021	0,00020	0,2015	51,466	168,85	1.7	0.288
28	0,3211	0,0126	0,0810	0,00013	0,1598	64,897	212,92	1.4	0.226
29	0,2859	0,0113	0,0642	0,00010	0,1267	81,833	268,48	1.2	0,182
30	0,2546	0,0100	0,0509	0,00008	0,1005	103.19	338.55	0,86	0,142
31	0,2268	0,0089	0,0404	0,00006	0,0797	130,12	426.9	0,7	0,113
32	0,2019	0,0080	0,0320	0,00005	0,0632	164,08	538,32	0,53	0,091
33	0,1798	0,0071	0,0254	0,00004	0,0501	206,9	678.8	0,51	0,088
34	0,1601	0,0063	0,0201	0,000031	0,0398	260.9	855,96	0,43	0,072
35	0,1426	0,0056	0,0160	0,000025	0,0315	328,98	1.079,3	0,43	0,072
36	0.1270	0,0050	0,0127	0,000020	0,0250	414.84	1.361	0,33	0,056
37	0,1131	0,0045	0,0100	0,000016	0,0198	523.1	1,716,2	0,33	0,056
38	0,1007	0,0040	0,0080	0,000012	0,0157	659,62	2.164,1	0,27	0,044
39	0,0897	0,0035	0,0063	0,000010	0,0125	831.77	2,728.9	0,26	0,043
40	0,0799	0,0031	0,0050	0,000008	0,0099	1.048,8	3,441.1	0,21	0,035

Catatan:Resistansi kabel dalam /km dan /kft berada pada 20°C atau 68°F.

Berikut adalah bagan ukuran kawat AWG dalam format gambar jika Anda perlu mengunduhnya untuk referensi.

Perhitungan Diameter Kawat dalam mm &Inci, Luas Penampang dalam mm ² , inci ² &kcmil &Resistensi darinya Ukuran AWG

Diameter Kawat dalam milimeter “ mm “.

D_n =27 × 10 ^-3 × 92 ^(36-n)÷39

atau

D_AWG =8.251 × e ^{-(0.1159) (AWG)}    …     In millimeters (mm).

Di mana:

• D =The wire diameter in millimeter “mm”.
• n &AWG =Number of the gauge size.

Note:For larger gauge sizes like 4/0 (0000), 3/0 (000), 2/0 (00) &0 (1/0), you may use the numbers for AWG as -3, -2, -1 and 0 respectively.

Wire Diameter in Inches “in”.

D_n =5 × 10 ^-3 × 92 ^(36-n)÷39     …      In inches

Di mana:

• D =The wire diameter in inches “in”.
• n =Number of the gauge size.

Wire Cross Sectional Area in Square Millimeter “mm ² “.

A_n =(π ÷ 4) × D_n ²

A_n =12.668 ×  10 ^-3 V 92 ^(36-n)÷19.5

Di mana:

• A_n  =Cross sectional area of “n” gauge wire size in square millimeters “mm ² “.
• n =The number “#” of gauge size.
• D =Wire square diameter in “mm ² “.

Wire Cross Sectional Area in  Square Inches “in ² “.

A_n  =  (π ÷ 4) ×  D_n ²

A_n  =19635 ×  10 ^-6 × 92 ^{( 36-n)÷19.5}

Di mana:

• An =Cross sectional area of “n” gauge wire size in square inches “in ² “.
• n =The number “#” of gauge size.
• D =Wire square diameter in “in ² “.

Wire Cross Sectional Area in kcmil “kilo circular mils”.

A_n  =1000 ×  D_n ² =0.025 ×  92 ^(36-n)÷19.5

Di mana:

• An =cross sectional area of “n” gauge wire size in kcmil.
• kcmil =kilo circular mils.
• n =the number of gauge size.
• D =wire square diameter in in ² .

Note:kcmil is also known as MCM “thousands of circular mils” i.e. 1kcmil =1MCM =0.5067 mm ² .

• 2 MCM ≈ 1 mm ²
• 1000 mils =1 inch

In addition, MCM and kcmil is used for large diameter wires in AWG.

Resistance per 1000 feet at 20°C or 68°F:

R_n  =0.3048 × 10 ⁹  × ρ ÷ (25.4 ² x A_n )

Di mana;

• R =Resistance of the wire conductors in “Ω/kft”.
• n =# of gauge size.
• ρ =rho =resistivity in (Ω·m).
• An =the cross sectional area of n #gauge in square inches “in ² “.

Resistance per 1000 Meters at 20°C or 68°F:

R_n  =10 ⁹ × ρ ÷ A_n

Di mana

• R =Resistance of the wire conductors “in Ω/km”.
• n =# of gauge size.
• ρ =rho =resistivity in (Ω·m).
• An =the cross sectional area of n #gauge in square millimeters “mm ² “.

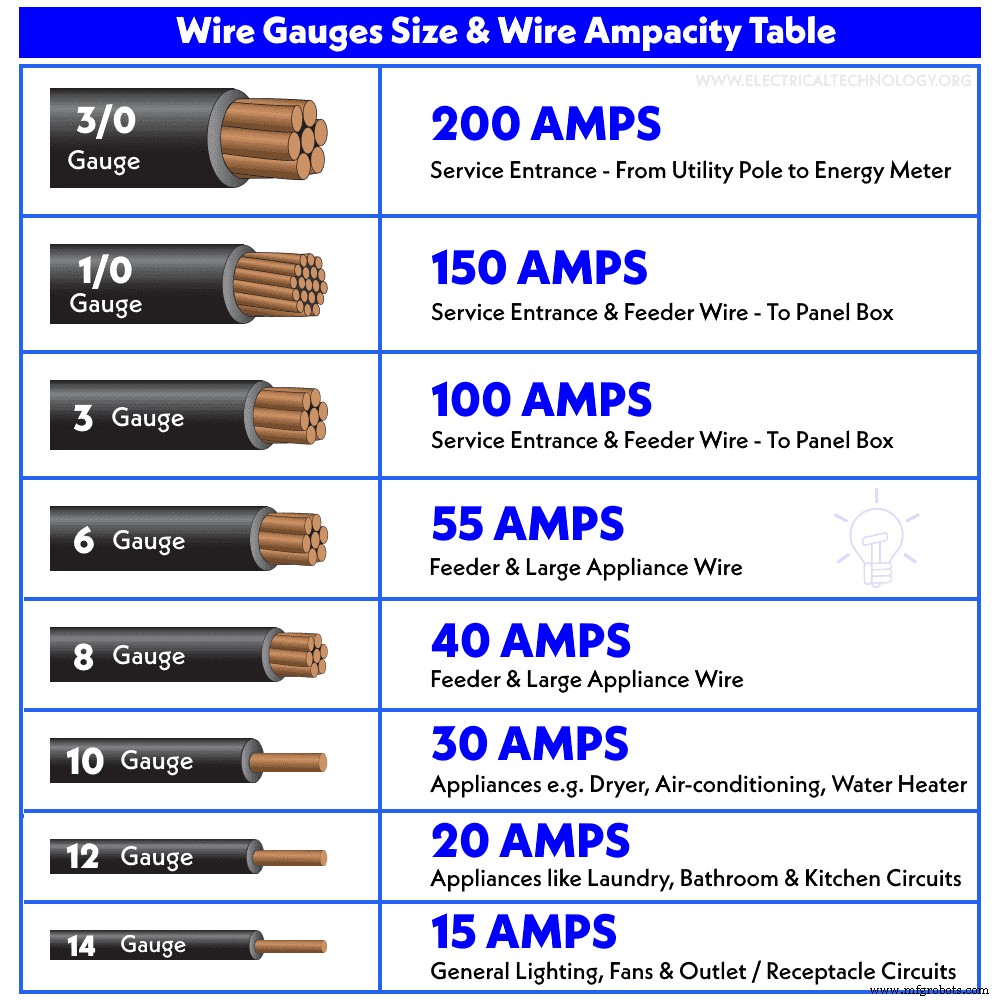

Wire Size Ampacity &Breaker Size Charts Based on AWG

Derived from the wire gauge chart and based on AWG sizes, the following fig shows the commonly used wire gauge size for different applications.

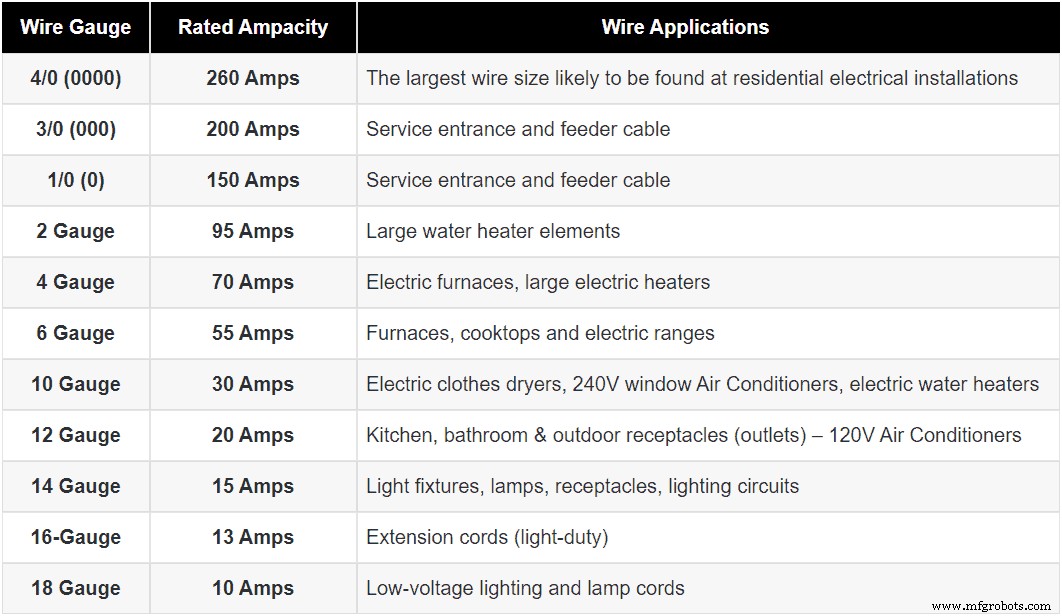

The following AWG table shows the different AWG gauges and its associated ampacities and wire applications.

Wire Gauge	Rated Ampacity	Wire Applications
4/0 (0000)	260 Amps	The largest wire size likely to be found at residential electrical installations
3/0 (000)	200 Amps	Service entrance and feeder cable
1/0 (0)	150 Amps	Service entrance and feeder cable
2 Gauge	95 Amps	Large water heater elements
4 Gauge	70 Amps	Electric furnaces, large electric heaters
6 Gauge	55 Amps	Furnaces, cooktops and electric ranges
10 Gauge	30 Amps	Electric clothes dryers, 240V window Air Conditioners, electric water heaters
12 Gauge	20 Amps	Kitchen, bathroom &outdoor receptacles (outlets) – 120V Air Conditioners
14 Gauge	15 Amps	Light fixtures, lamps, receptacles, lighting circuits
16-Gauge	13 Amps	Extension cords (light-duty)
18 Gauge	10 Amps	Low-voltage lighting and lamp cords

You may downlead the above table as a reference sheet as follow:

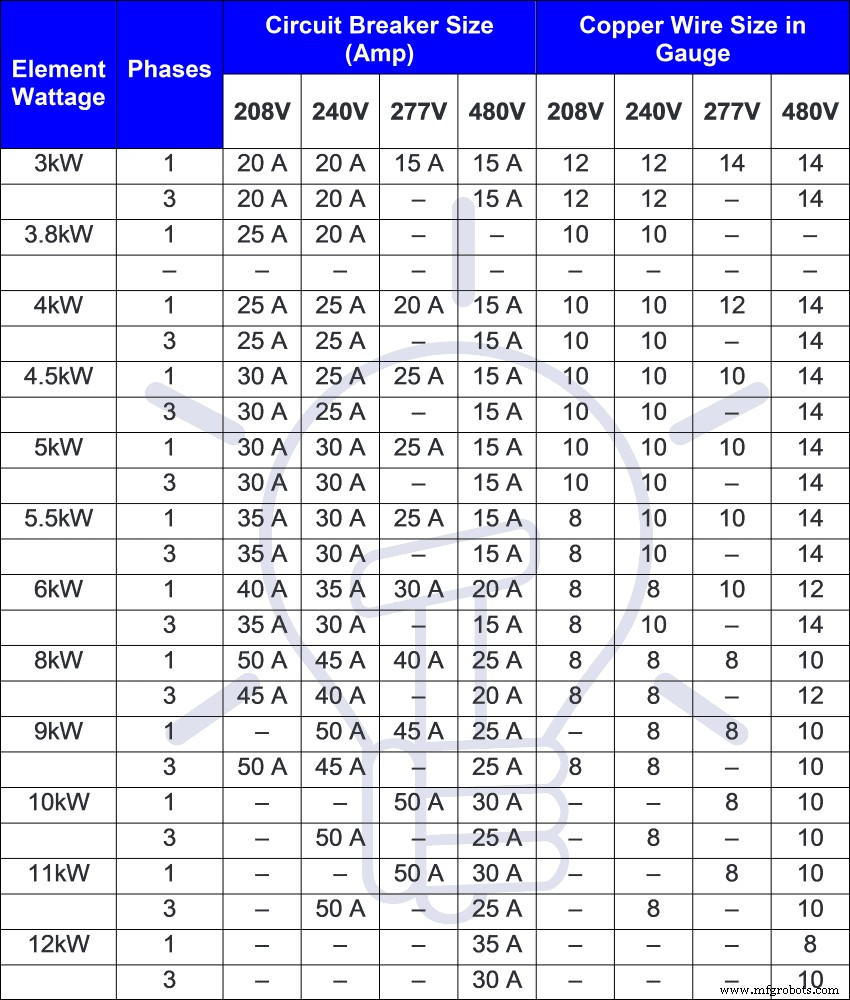

The following two charts shows the suitable circuit breaker sizes in Amps with wire gauge sizes and different level of voltages.

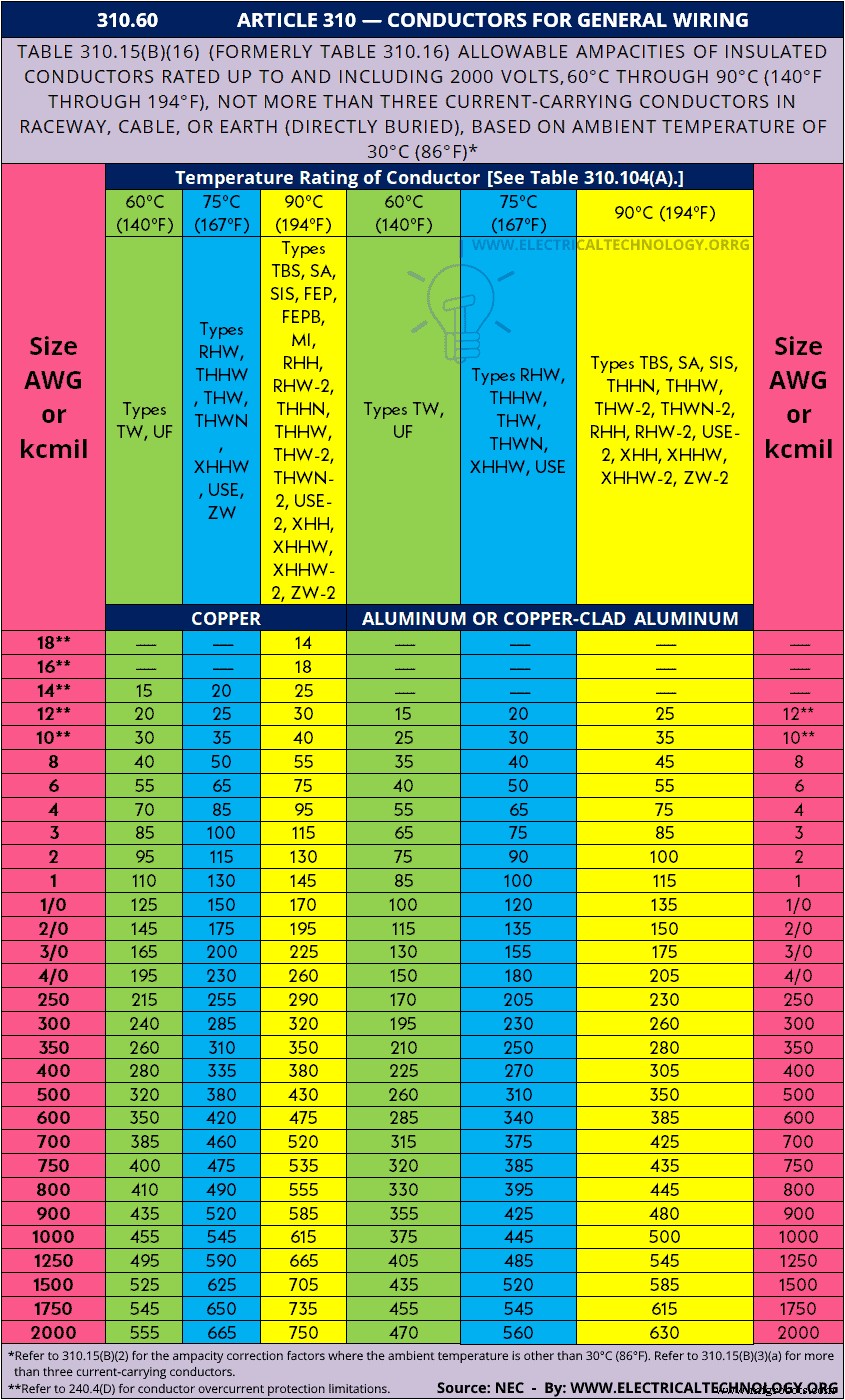

Here is the NEC table as a chart (image format to downloads as a reference)
