Proyek Sistem Perlintasan Kereta Otomatis Buatan Sendiri

Sistem Kontrol Gerbang Kereta Api Otomatis adalah proyek sederhana namun sangat berguna, yang akan membantu membuka dan menutup gerbang kereta api secara otomatis setelah mendeteksi kedatangan atau keberangkatan kereta.

Pada umumnya, gerbang Kereta Api dibuka atau ditutup secara manual oleh seorang penjaga gerbang. Informasi tentang kedatangan kereta api untuk membuka atau menutup pintu diterima dari stasiun terdekat. Tetapi beberapa perlintasan kereta api benar-benar tidak berawak dan banyak kecelakaan kereta api terjadi di perlintasan sebidang tanpa awak ini.

Untuk menghindari campur tangan manusia di perlintasan sebidang, kita perlu mengotomatisasi proses kontrol gerbang kereta api. Kita semua tahu betapa sulitnya pekerja perlintasan kereta api untuk mengoperasikan gerbang kereta api secara manual, yang biasanya mengakibatkan perbedaan waktu penutupan gerbang yang meningkatkan kemungkinan kecelakaan. Kebutuhan untuk perlintasan kereta api otomatis selalu ada sistem ini sepenuhnya otomatis .beroperasi bekerja pada transistor NPN sederhana.

Bagaimana cara kerjanya?

Sistem bekerja berdasarkan prinsip dasar sensor LDR saat kereta tiba di antara led dan LDR resistansi dalam LDR meningkat dan karena pembagian tegangan transistor menerima tegangan di pangkalan dan kemudian transistor bekerja sebagai sakelar tertutup untuk motor yang kemudian menutup atau membuka gerbang. Untuk tujuan model, kami telah menggunakan motor bo geared tetapi dalam penggunaan nyata, motor listrik DC Brushless dapat digunakan yang dapat dengan mudah mengambil beban gerbang karena memiliki lebih banyak torsi pada rpm yang lebih rendah Proyek ini dapat ditingkatkan jika kami berhasil mendapatkan sensor inframerah atau menggunakan mikrokontroler untuk mengontrol motor. Namun karena keterbatasan anggaran, kami memutuskan untuk tetap menggunakan rangkaian transistor saja

Komponen yang digunakan

• Transistor -bc547 transistor NPN -4
• Sensor – LDR -2
• Led – 2 putih untuk sensor dan 3 kuning untuk lampu jalan
• Resistor 220-ohm -2
• 47 k ohm -2
• 1k ohm -2
• In4148 Dioda Zener -2
• Motor roda gigi bo -2
• Veroboard untuk sirkuit

Diagram Skema:

Pelajari Cara membuat Proyek ini

Langkah 1: Kumpulkan semua komponen yang tercantum di atas dan buat rangkaian seperti yang dijelaskan Solder semua komponen dengan hati-hati karena transistor sangat rentan terhadap panas

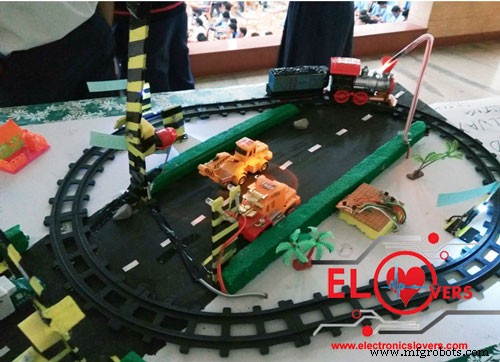

Langkah 2: Buat balok kayu yang sesuai untuk membuat model sesuka Anda Warna dan buat semua sambungan ke sirkuit dan Anda siap berperan. :)

Langkah 3: Untuk model kereta, Anda dapat membeli mainan kereta apa saja yang mudah didapat.

Langkah 4: Untuk  Membuat lampu jalan, ambil sedotan dengan leher fleksibel dan pasang led di salah satu ujungnya.

Langkah 5: untuk membuat sensor-  seperti pada rangkaian buat sambungan tetapi letakkan led dan LDR di depan satu sama lain sehingga setiap kali kereta tiba di antara keduanya, LDR akan menjadi gelap.

Tonton Video:

Proyek ini memiliki hak cipta atas Sparsh Kishore  Kumar dari India Dehradun, belajar Teknik di Universitas Era Grafis.
