Membuat Mesin CNC Kompak dengan Arduino UNO

Komponen dan Perlengkapan

12V Power supply
×1
Membuat Mesin CNC Kompak dengan Arduino UNO

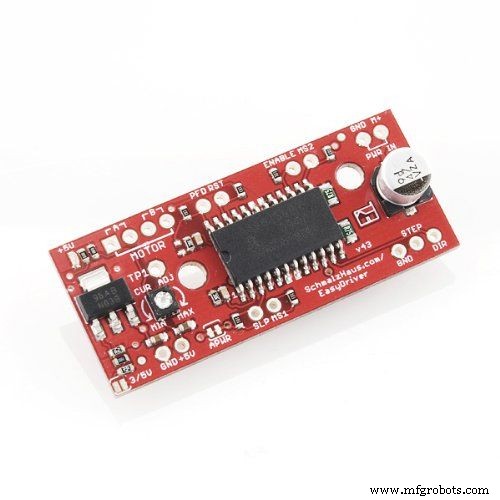

SparkFun Big Easy Driver
×1
Stepper motor
×3
Membuat Mesin CNC Kompak dengan Arduino UNO
Arduino UNO
×1
Kabel Jumper
×1

Aplikasi dan Layanan Online

Github GRBL
Inkscape
Universal G-Code Sender

Tentang Proyek Ini

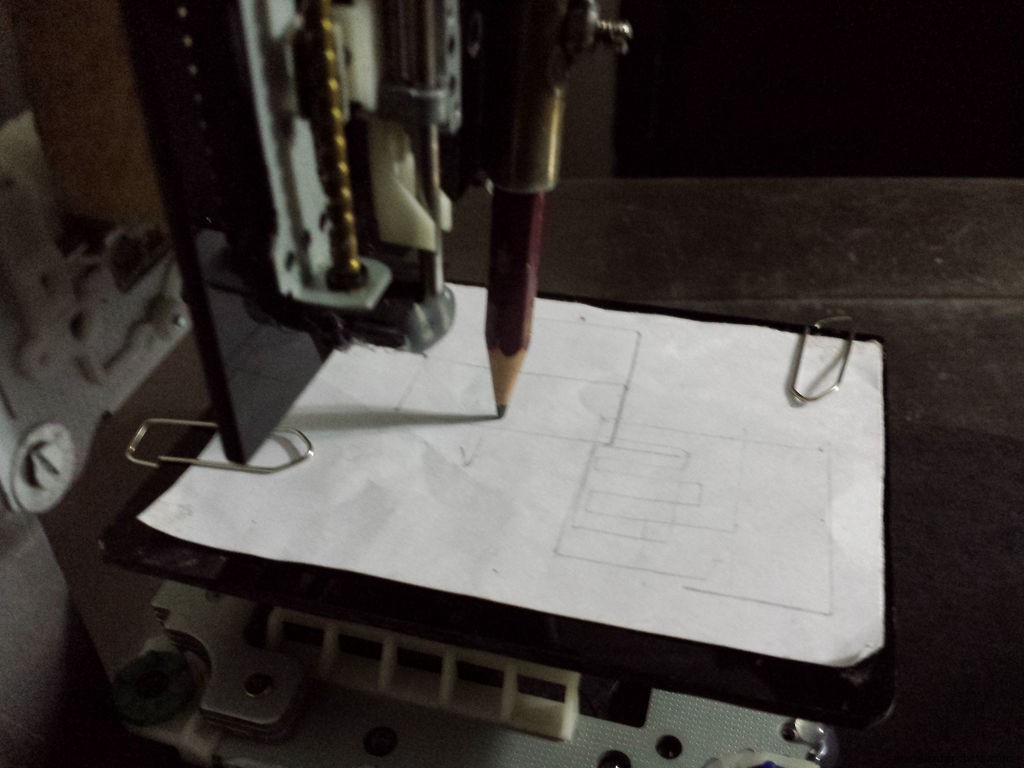

Proyek ini menunjukkan cara membuat mesin CNC murah dan mudah, namun sangat kecil menggunakan Arduino UNO.

Langkah 1: BAGIAN YANG DIBUTUHKAN

Untuk proyek ini Anda akan membutuhkan:

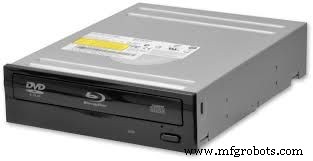

3 x CD/DVD-Rom lama

1 x Power supply komputer

3 x Papan Easydriver

1 x Arduino Uno

2 x potongan Kayu

1 x Solder

1 x Kabel solder

Mini Arduino CNC Part 2

Cara menggunakan Inkscape?

Ada banyak video di YouTube yang akan memandu Anda cara menggunakan perangkat lunak ini dan menghasilkan Gcode. Untuk panduan cepat, lihat tautan ini. Inkscape dan Transfer Serial

Langkah 2: Menggunakan DVD CD-ROM, dapatkan motor stepper

Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO

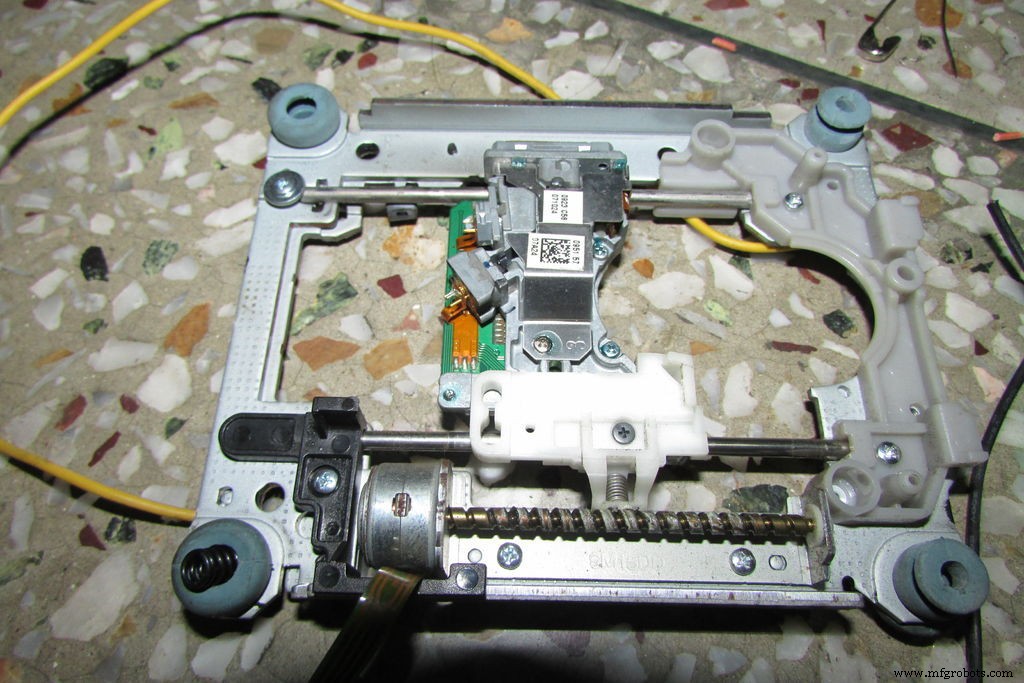

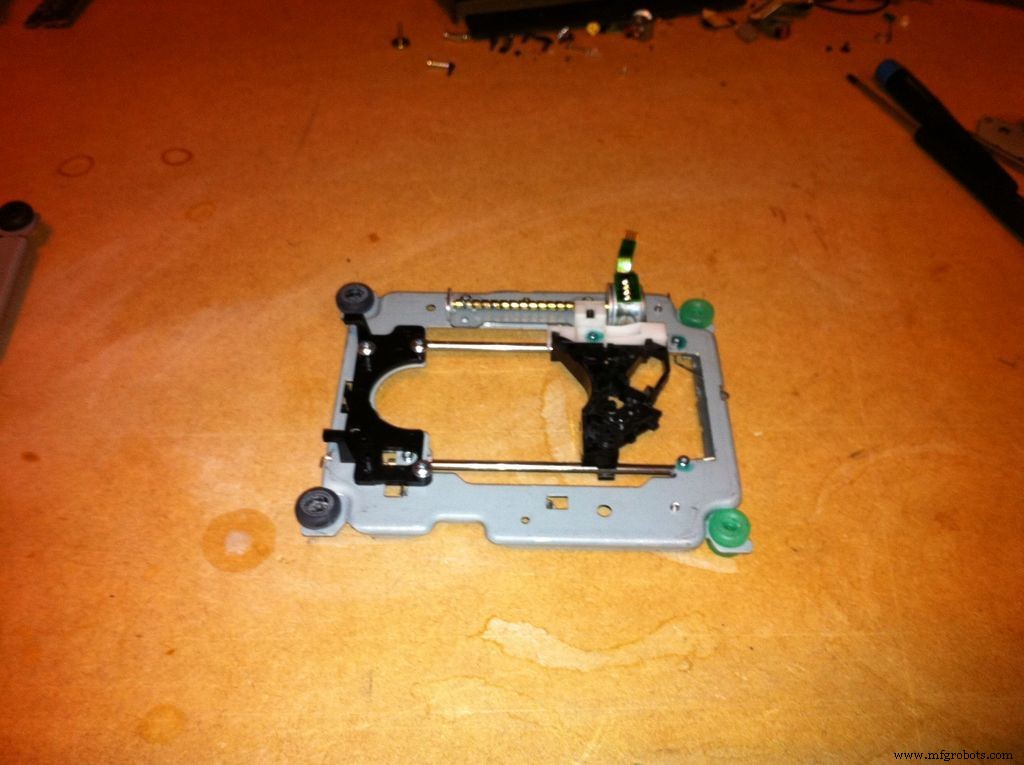

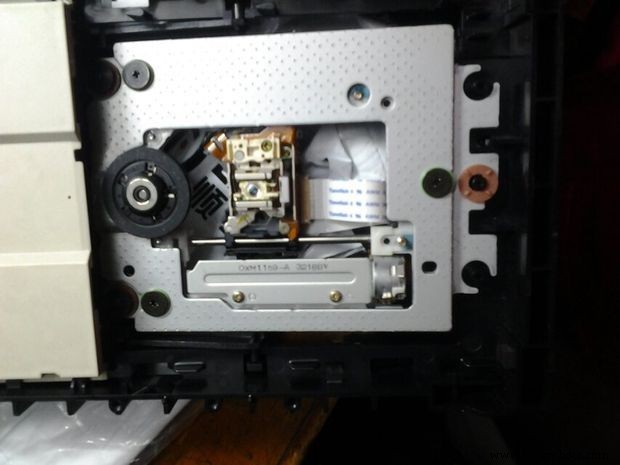

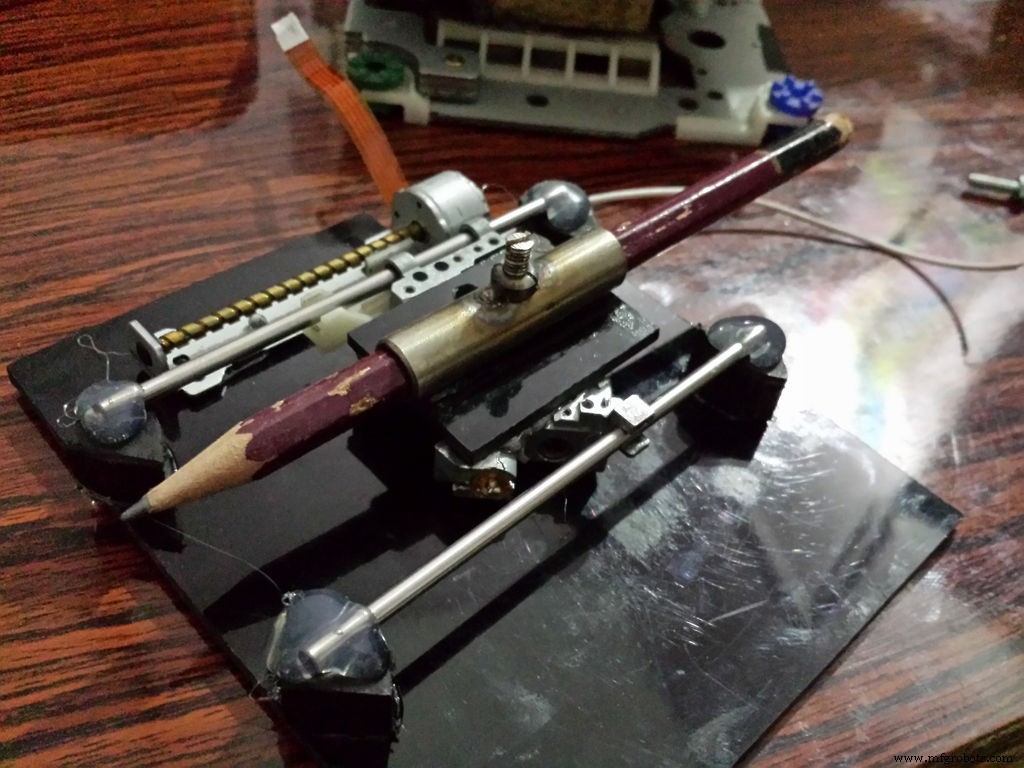

Saya membongkar tiga drive DVD yang tidak terpakai karena kita membutuhkan steppers (sumbu XYZ)

Langkah 3: Rangkai dan Bangun Struktur

Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO

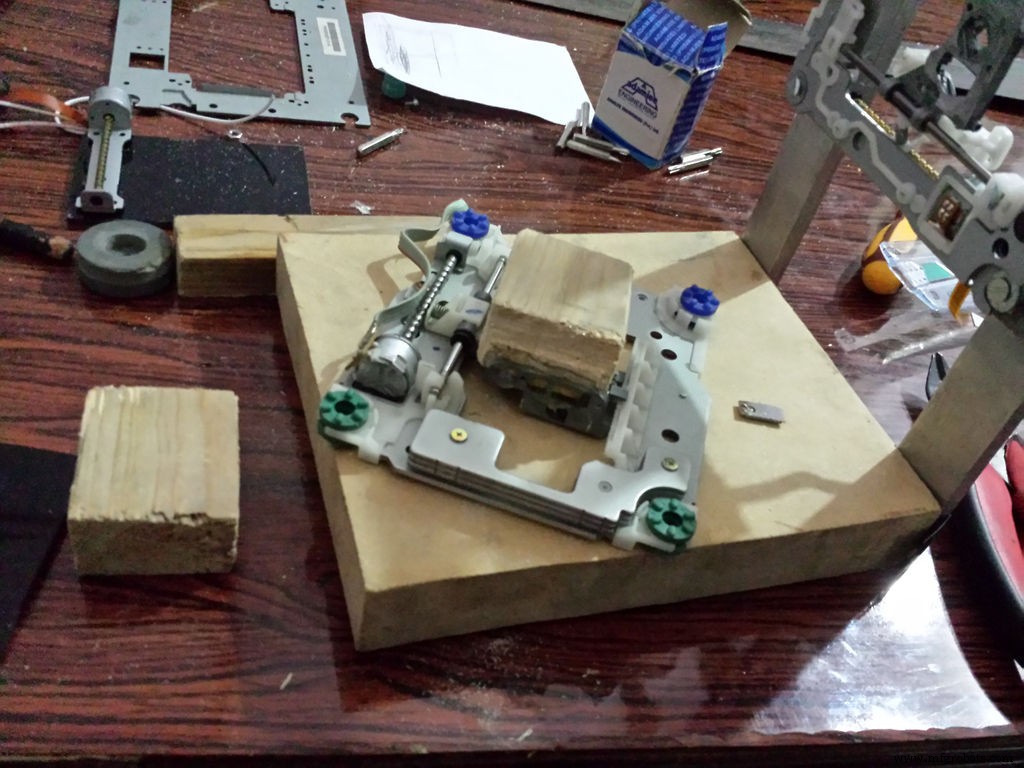

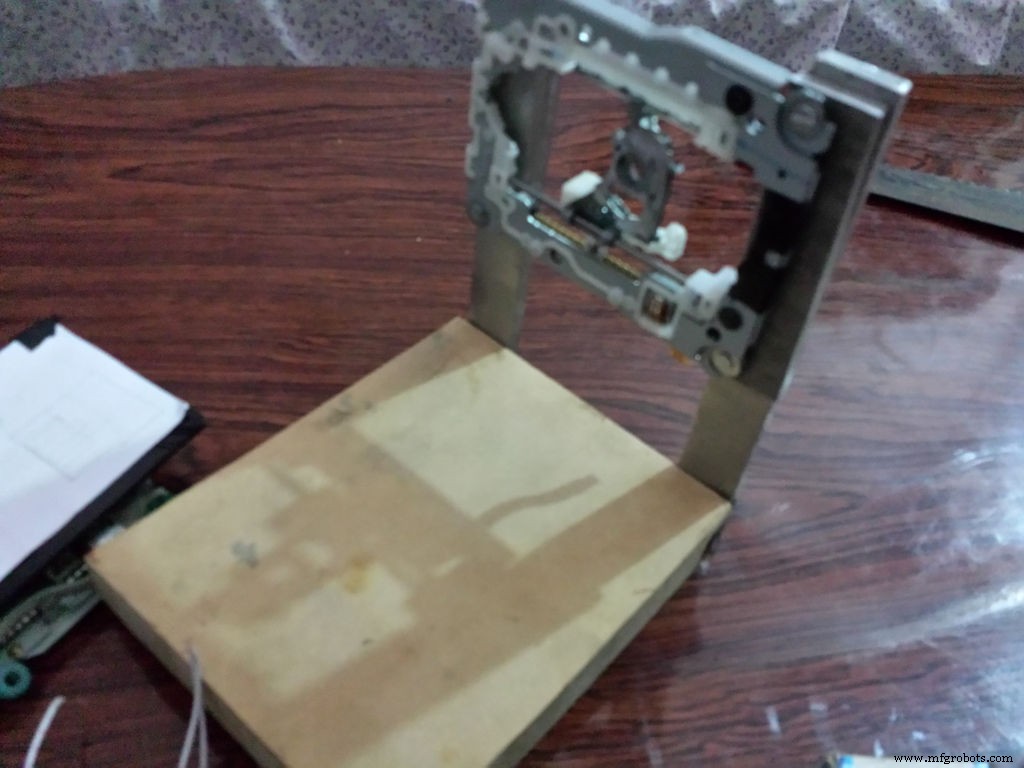

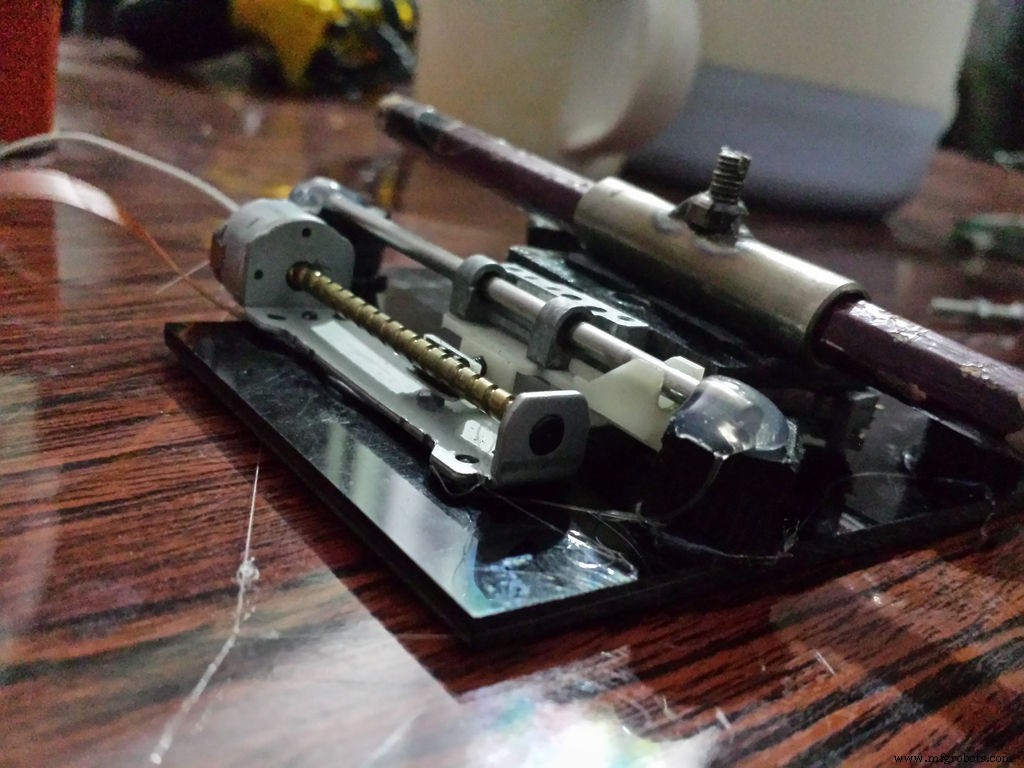

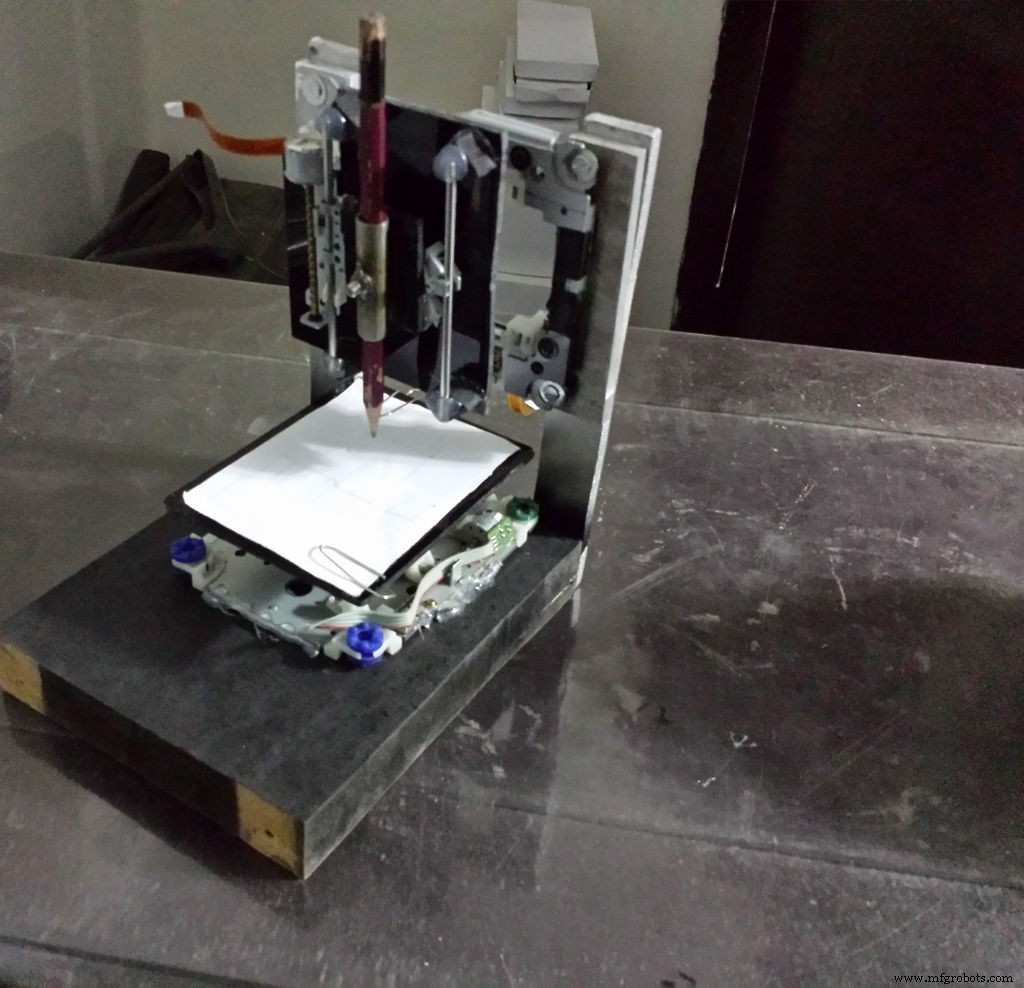

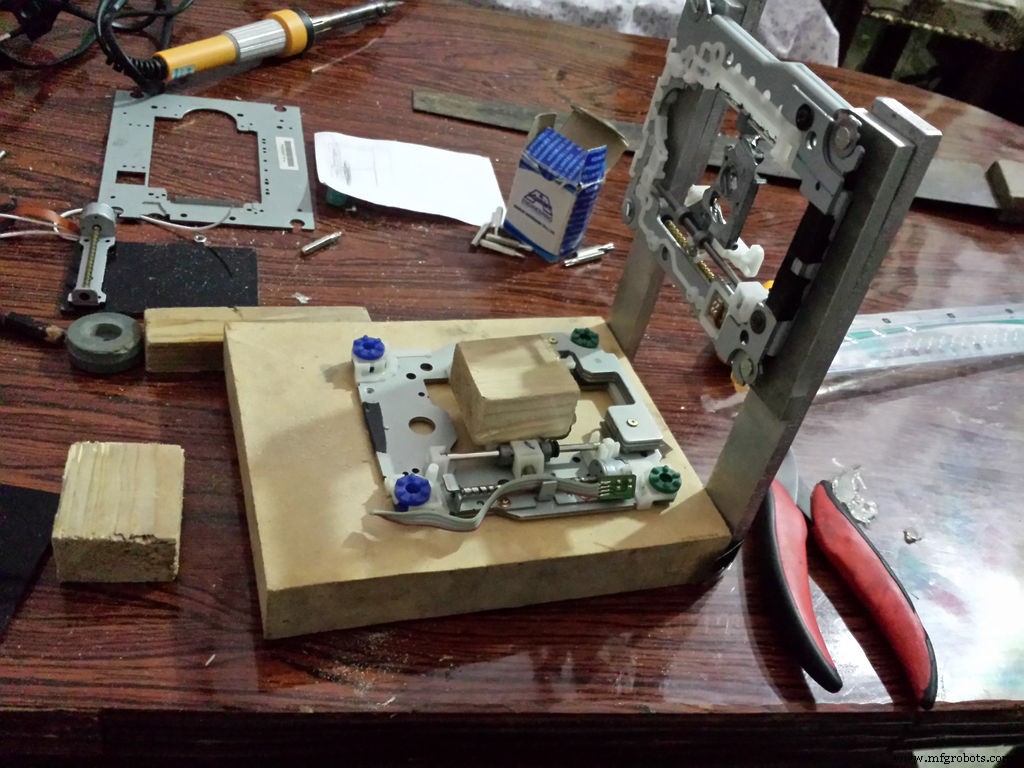

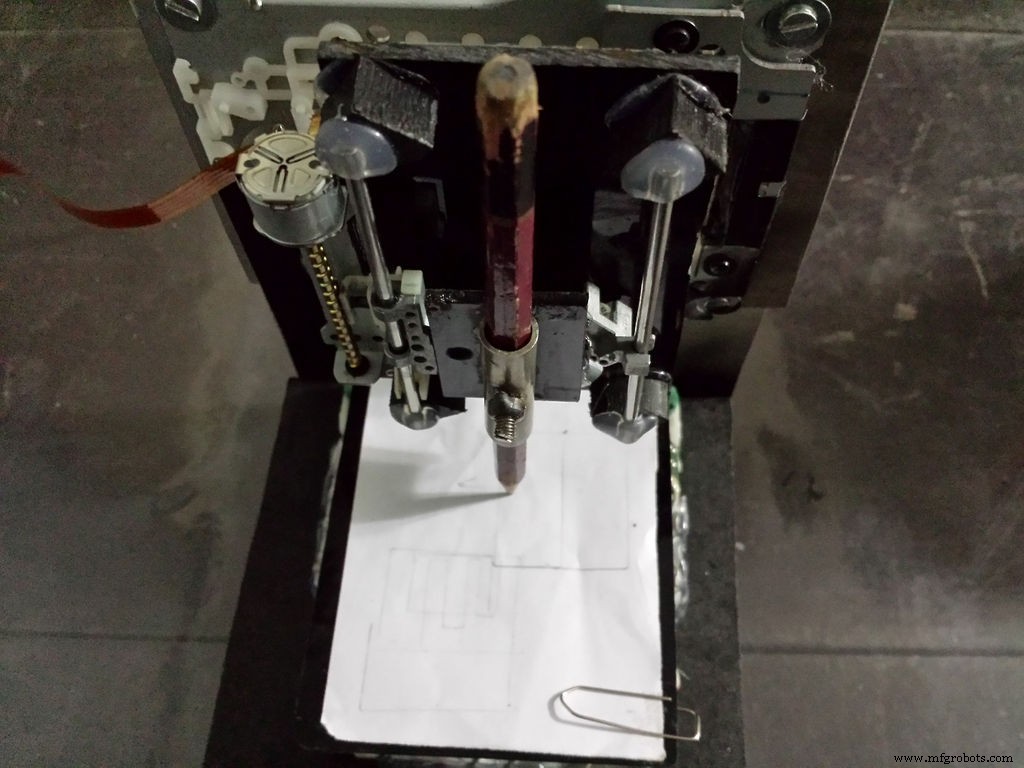

Untuk bagian ini, cukup butuh platform dasar dan dua tiang. Saya membuat dasar dari kayu dan tiang-tiang adalah aluminium. Cukup sekrup dasar kayu dengan tiang Anda seperti yang ditampilkan pada gambar pertama.

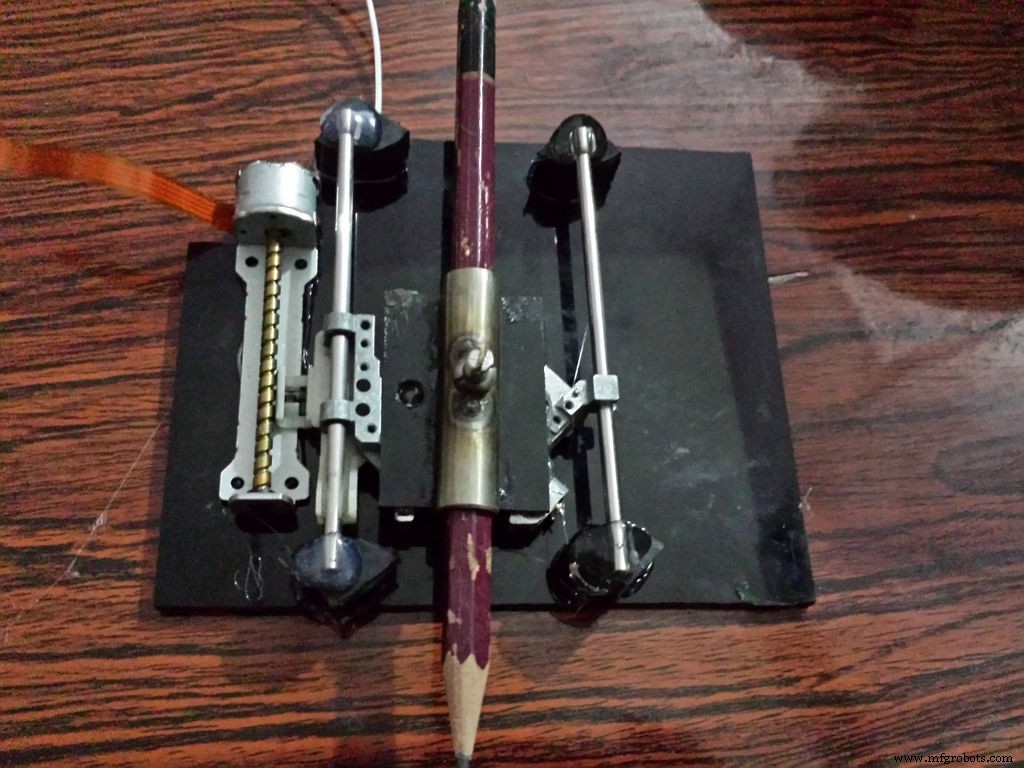

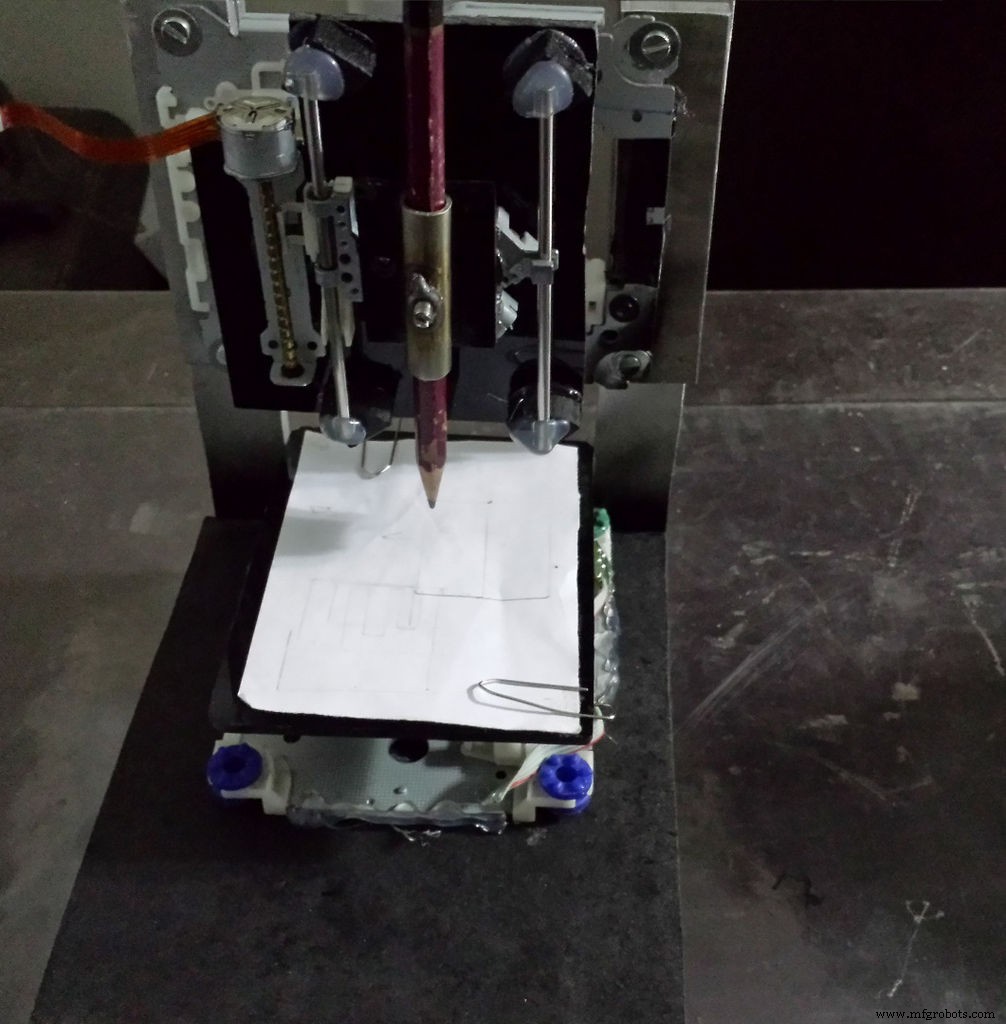

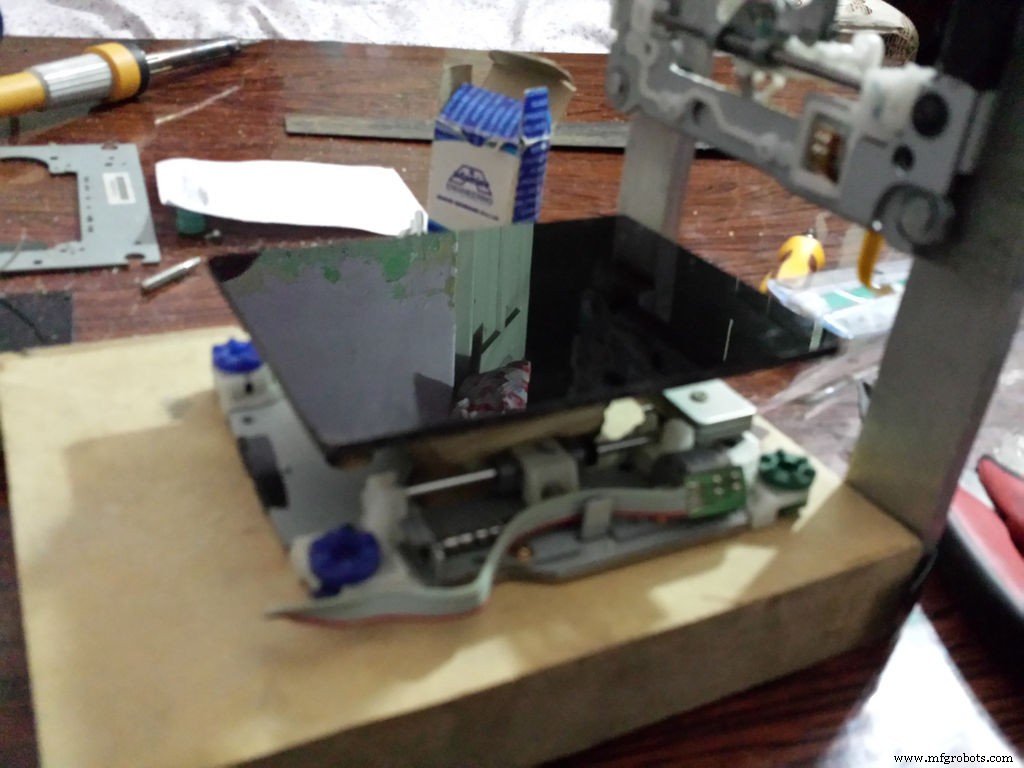

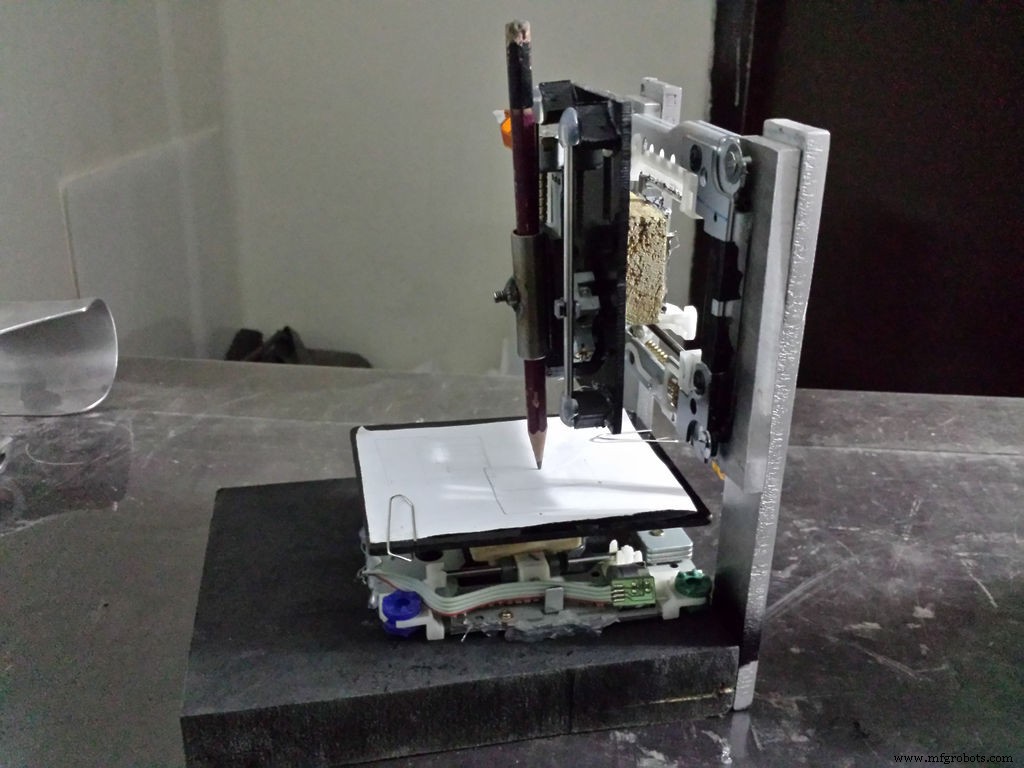

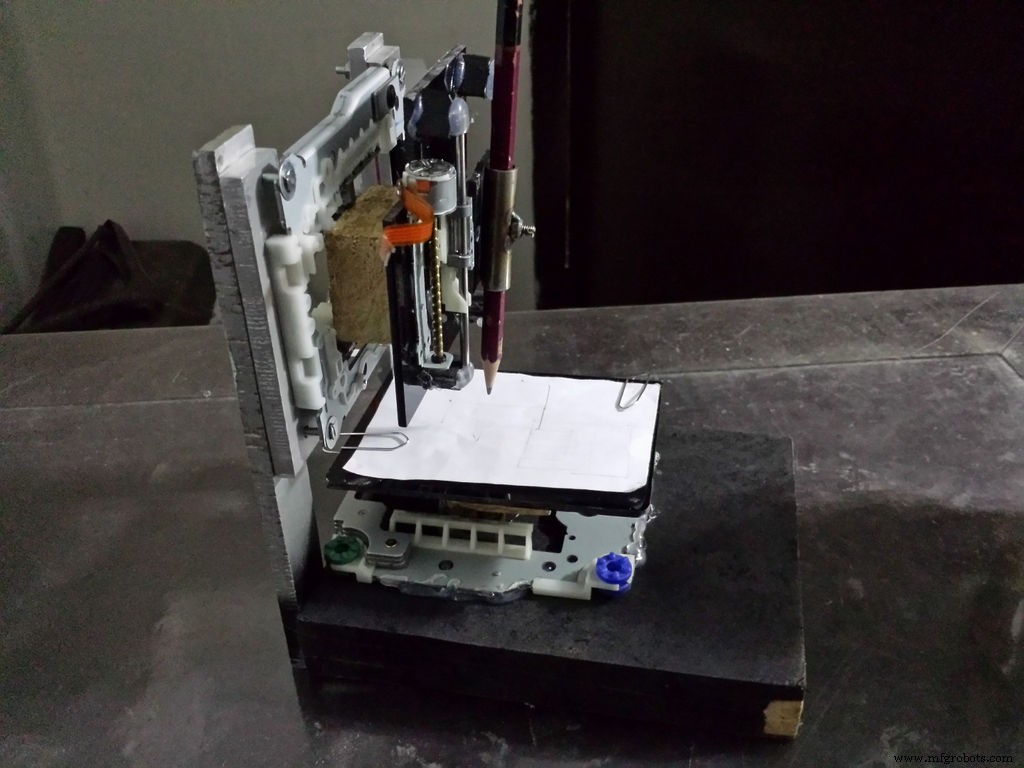

Tempatkan sumbu X di atas tiang dan sumbu Y di atas dasar kayu seperti yang ditampilkan pada gambar. Saya menggunakan lem untuk merakit semua sumbu. Pastikan semua sumbu persis tegak lurus satu sama lain, mereka harus bersekeliling sudut siku-siku.

Langkah 4: Solder dan Penyaluran Kabel

Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO

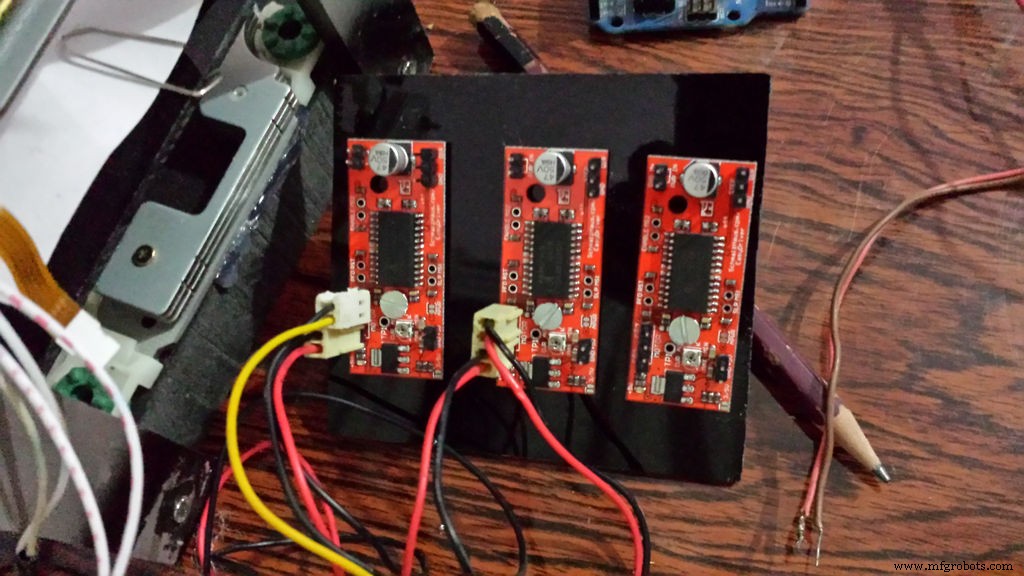

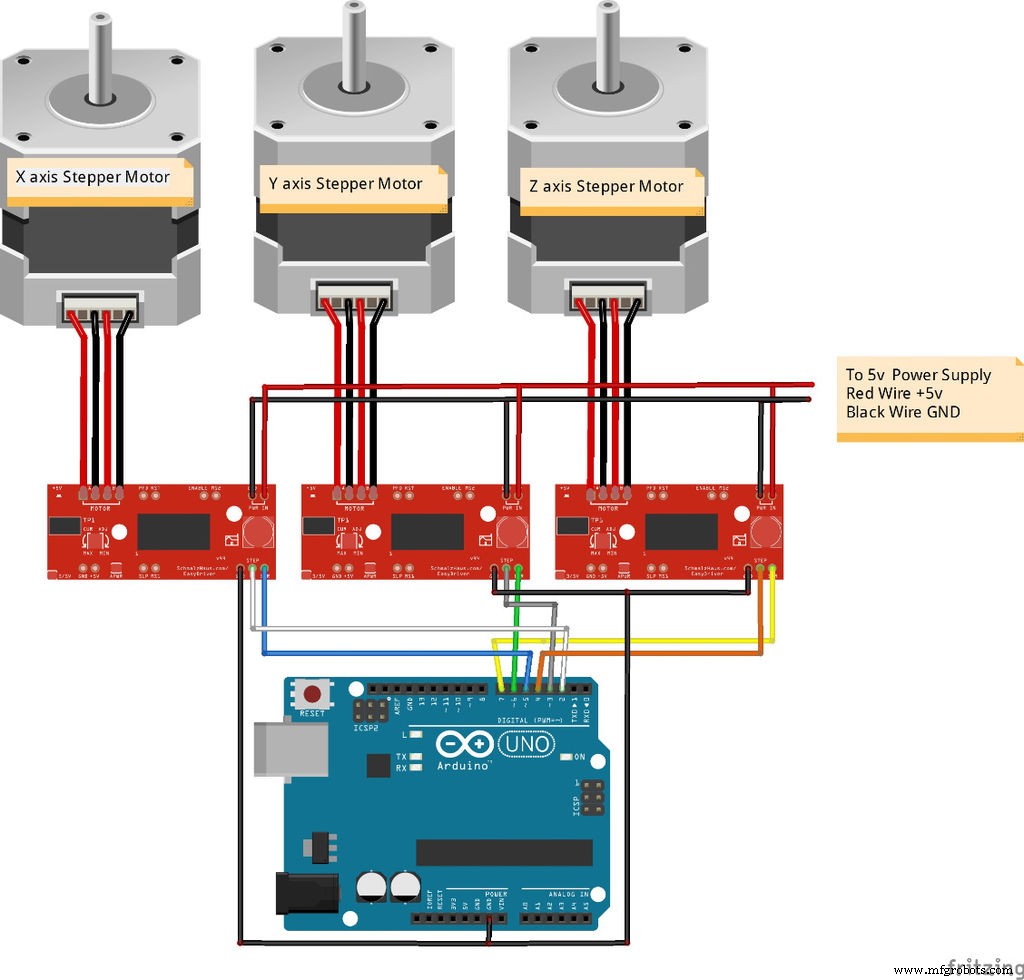

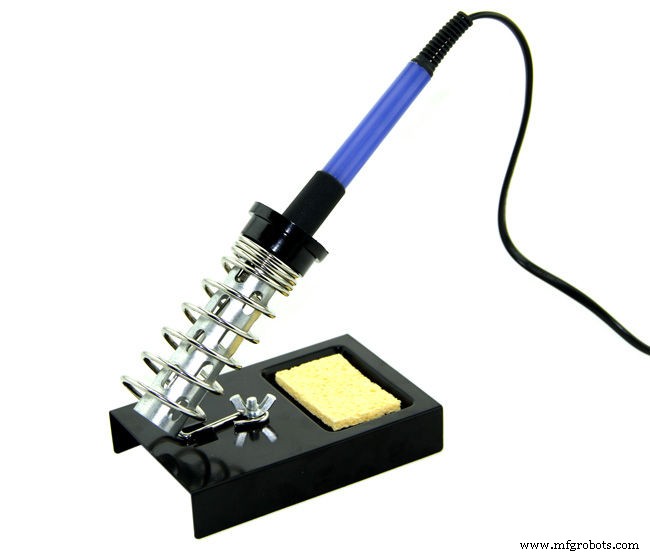

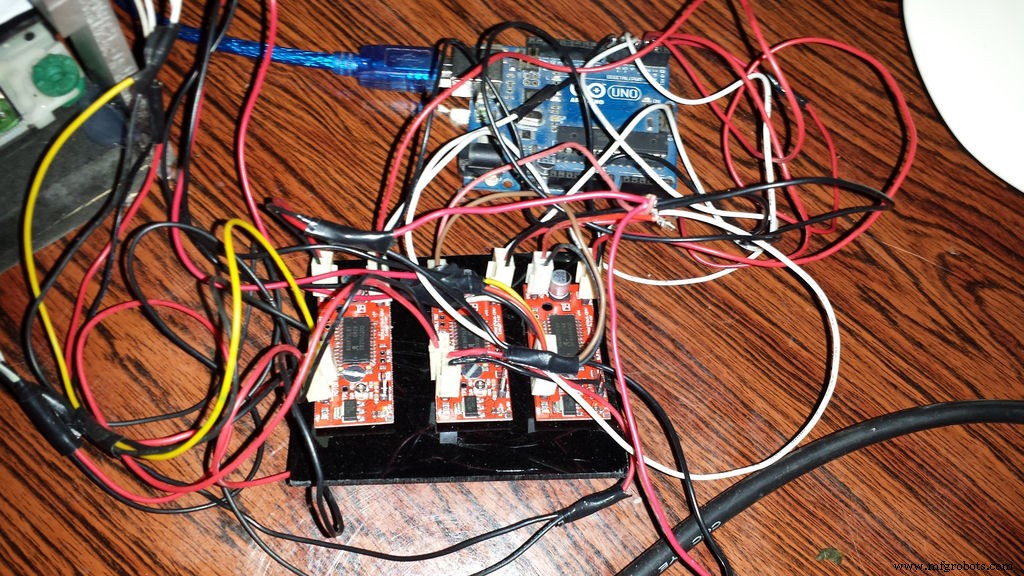

Ini juga bukan langkah yang sangat rumit. Anda hanya perlu memasang kabel pada motor stepper Anda. Hati-hati saat solder dan jangan gunakan solder daya tinggi karena dapat membakar kabel motor stepper, milik saya 30W dan itu aman. Setelah itu, cukup pasang semua konektor di easydrivers dan sambungkan kabel seperti yang ditampilkan pada gambar.

Langkah 5: Perangkat Lunak

Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO
Membuat Mesin CNC Kompak dengan Arduino UNO

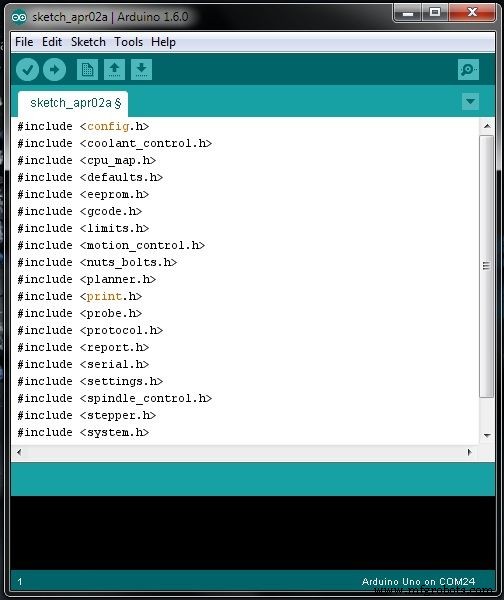

1. Unduh dan instal Perangkat Lunak Arduino, library grbl, dan Grbl controller.

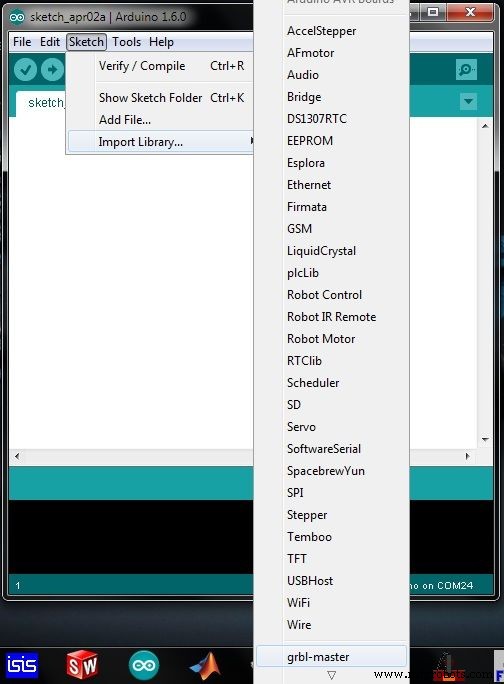

2. Setelah mengunduh library Grbl, Anda harus klik sketch --> impor library --> tambah library di perangkat lunak Arduino dan pilih file zip yang baru saja Anda unduh.

3. Unggah library ke Arduino Anda.

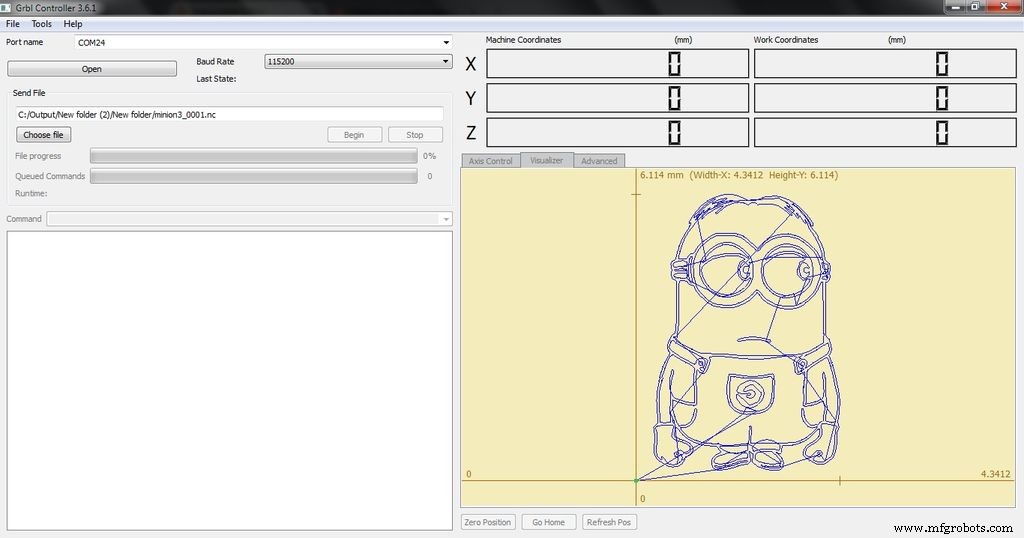

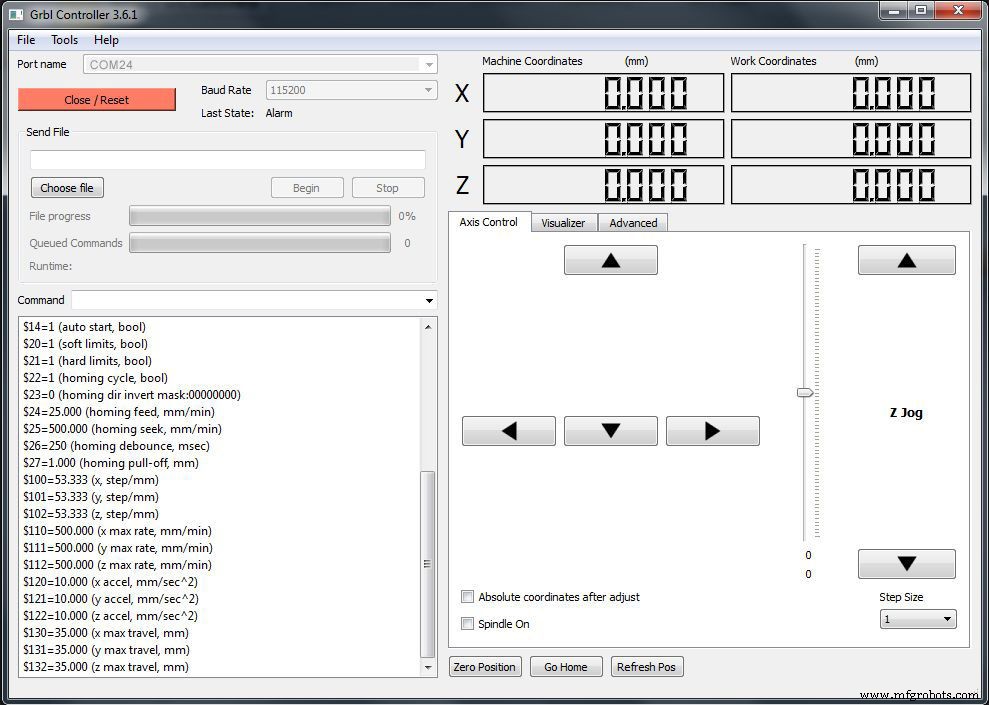

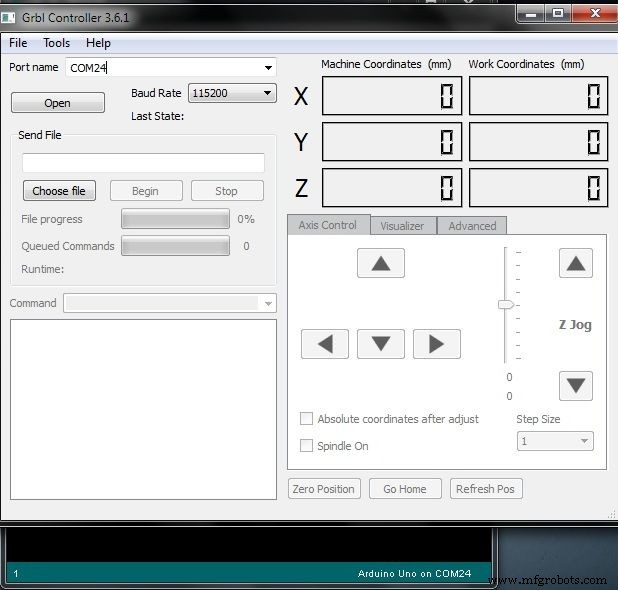

4. Setelah Anda menginstal Grbl di Arduino, buka Grbl controller dan pilih port tempat Arduino Anda terhubung. Tekan tombol buka.

5. Daftar opsi muncul di layar perintah. Anda harus mengubah beberapa opsi ini, dengan memasukkan nomor opsi (angka dengan $) = dan nilai baru (Contoh $130=35.000). Jika motor Anda bergerak ke arah yang salah, pergi ke Tools --> Options --> Axis dan klik sumbu yang ingin Anda balikkan.

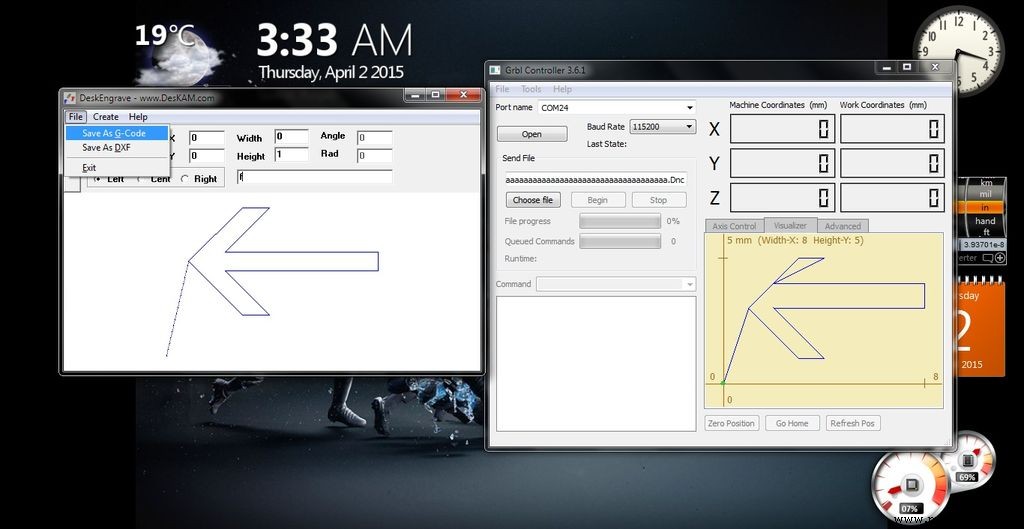

6. Anda dapat menggunakan perangkat lunak Generator Gcode apa pun untuk membuat gcodes. Saya mengunduh perangkat lunak DeskEngrave yang juga merupakan generator gcode, di sini adalah tautan deskEngrave

UPDATE:

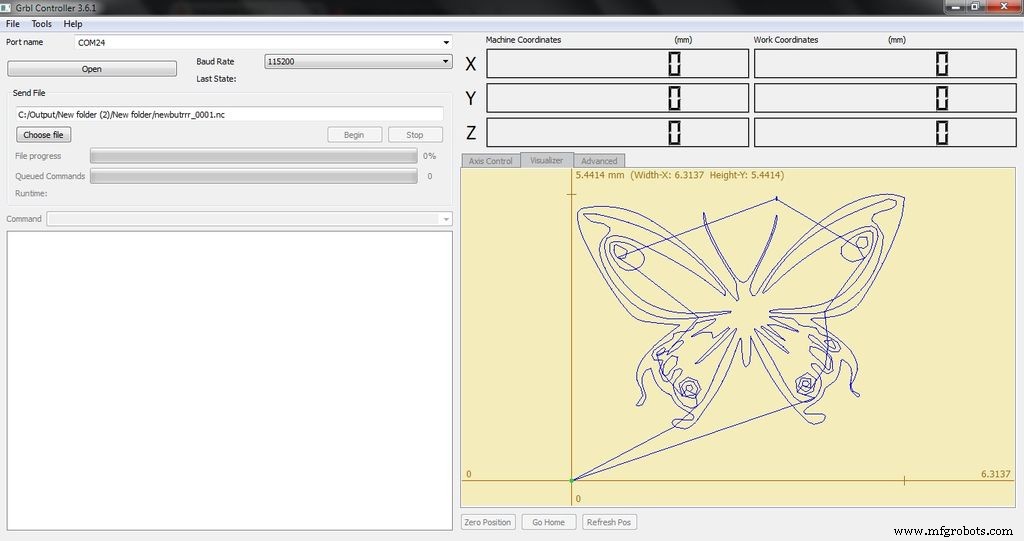

Tonton video baru Mini Arduino CNC Part 2 dari mini CNC plotter ini. Saya telah meningkatkan kecepatan pengiriman untuk sketsa. Saya menggunakan Deskengrave dan banyak perangkat lunak lainnya hanya untuk memeriksa kerja mesin, hasilnya tidak memuaskan karena beberapa kode yang dihasilkan Gcode tidak didukung oleh library GRBL. Setelah mencari di internet, saya menemukan perangkat lunak Inkscape. Inkscape adalah editor grafis vektor gratis dan open-source; dapat membuat atau mengedit grafis vektor seperti ilustrasi, diagram, seni garis, grafik, logo, dan bahkan lukisan kompleks. Dengan menggunakan perangkat lunak ini, saya dapat mengimpor file Dxf, Dwg, JPG, SVG, dll dan mengonversinya menjadi GCODE. Anda dapat mengunduh Inkscape dengan mengklik tautan di bawah. Unduh Inkscape

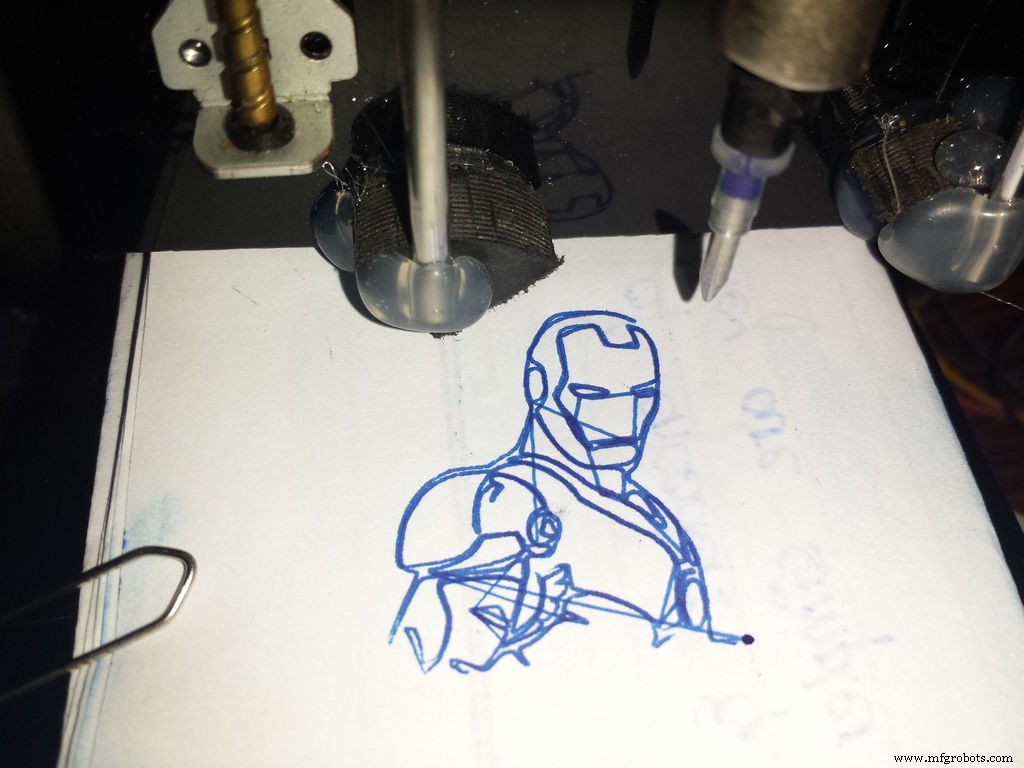

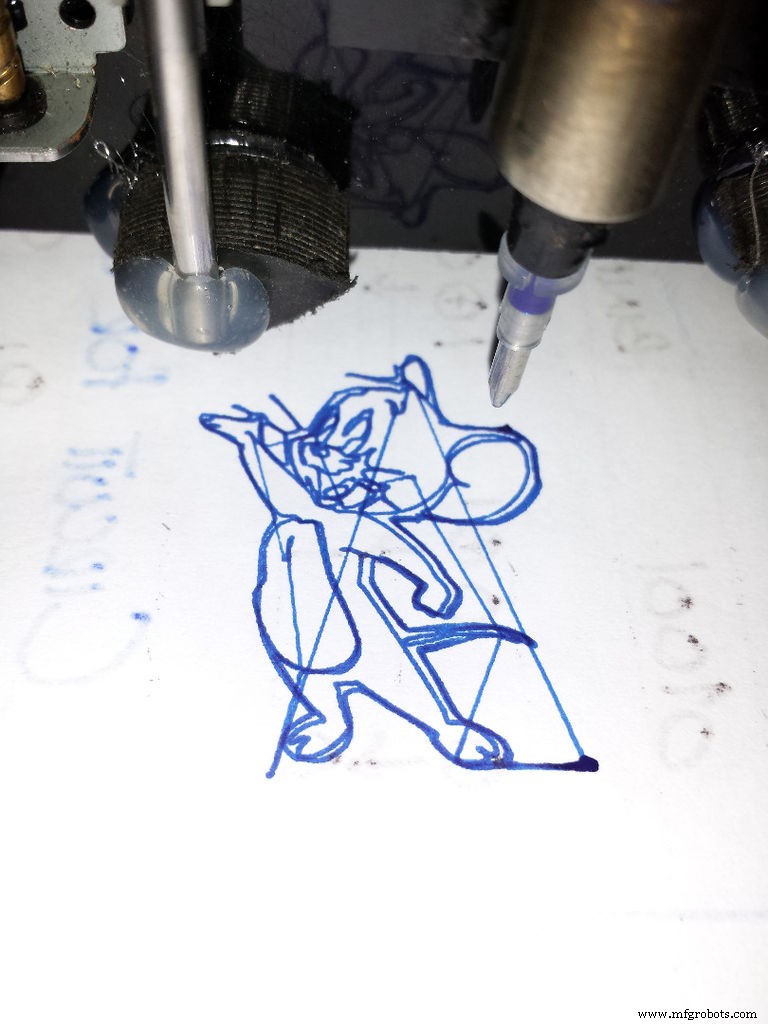

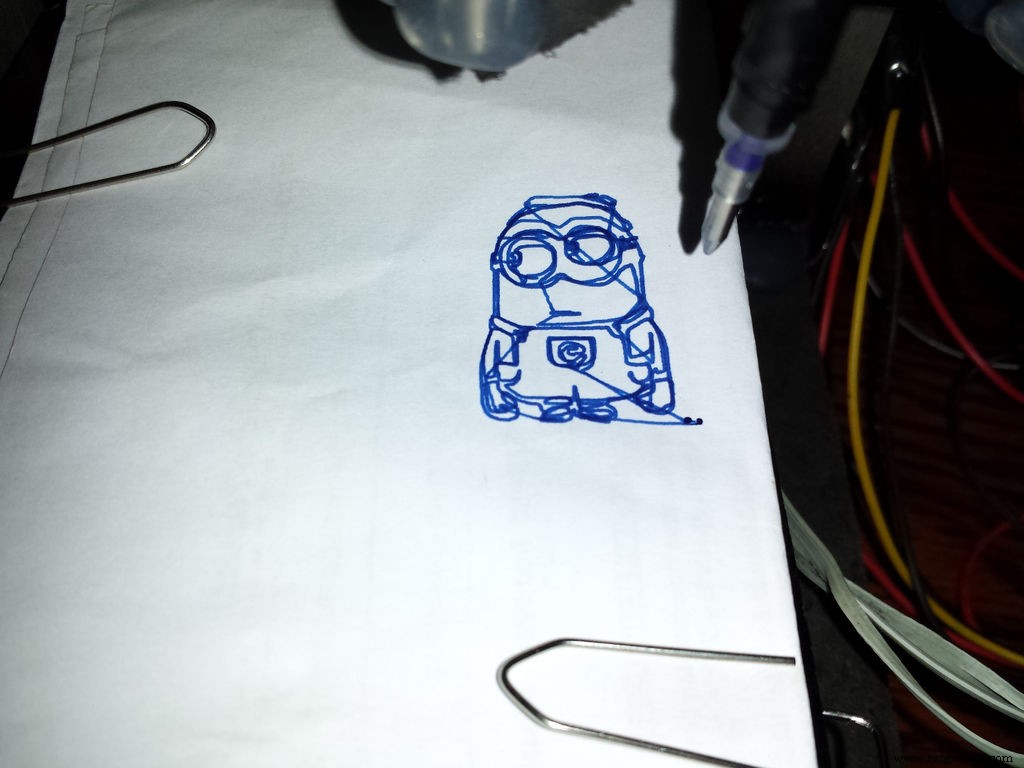

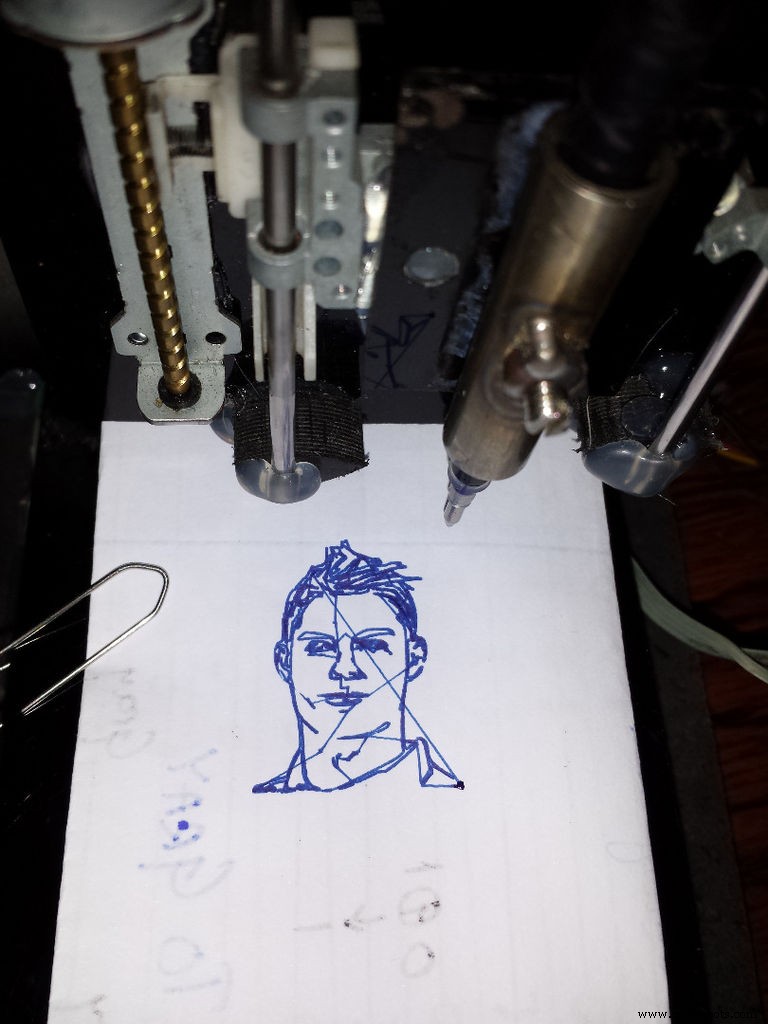

Saya telah mengimpor beberapa file gambar yang saya unduh dari Google, mengonversinya menjadi Gcodes dan mengirim ke perangkat lunak GRBL, berfungsi sempurna :D. Di bawah ini adalah tautan video sampel yang baru saja saya buat.

Langkah 6: Terima kasih

Membuat Mesin CNC Kompak dengan Arduino UNO

Ini proyek yang sangat mudah jika Anda butuh bantuan, Anda dapat bertanya kapan saja.

Terima kasih!

Kode

GitHub
https://github.com/grbl/grblhttps://github.com/grbl/grbl

Skematik

Membuat Mesin CNC Kompak dengan Arduino UNO

Proses manufaktur
