Temukan Presisi Tak Tertandingi dengan CNC Lathe Hi-TECH 750 Baru

Teknologi CNC yang berkembang pesat mendorong inovasi di mana saja, terutama dalam alat mesin CNC dan software. Kunci untuk dapat berinovasi dan tetap bersaing adalah memanfaatkan tren teknologi yang menyesuaikan dengan permintaan pasar.

Hwacheon didorong oleh teknologi dan permintaan pasar dan misi kolektif kami adalah menyampaikan lebih banyak produk berkualitas ke lantai pabrik perusahaan manufaktur.

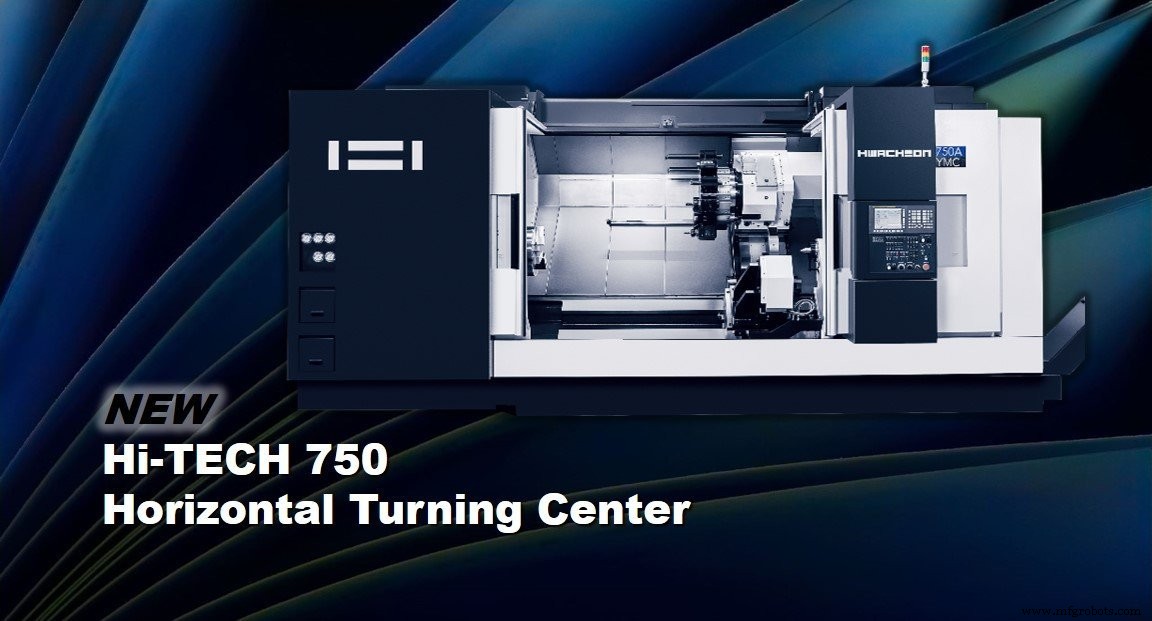

Edisi terbaru dari garis Hi-TECH yang berhasil Hwacheon – Hi-TECH 750.
CNC Lathe dengan chuck 15 – 24 inci dan solid box guide ways di semua sumbu.

Penciptaan HI-TECH 750 mengikuti jalur yang sangat berhasil dari seri Hi-TECH 850 yang diluncurkan lebih dari sepuluh tahun yang lalu. Sampai hari ini, setiap Hi-TECH 850 yang diproduksi dan dikirimkan, beberapa dilengkapi dengan variasi dan spesifikasi khusus, beroperasi setiap hari.

Hi-TECH 750 baru mengikuti jalur yang sama seperti Hi-TECH 850, di mana standar, variasi, dan opsi mesin luas dan fleksibel dan dapat digunakan secara praktis di semua industri dan aplikasi.

Aplikasi Horizontal Turning Center Hi-TECH 750

Desain modern Hi-TECH 750 memberikan sinyal jelas ke pasar, bahwa ini bukan hanya Horizontal Turning Centre baru yang tersedia untuk berbagai pasar, tetapi juga mesin modern yang ditingkatkan lebih lanjut yang dirancang khusus berdasarkan masukan pelanggan dan kebutuhan aplikasi. Dari standar 2-sumbu hingga pemotongan multi-sumbu termasuk persyaratan manufaktur modern, semuanya telah dipertimbangkan dan merupakan fokus tim R&D kami selama pengembangan produk.

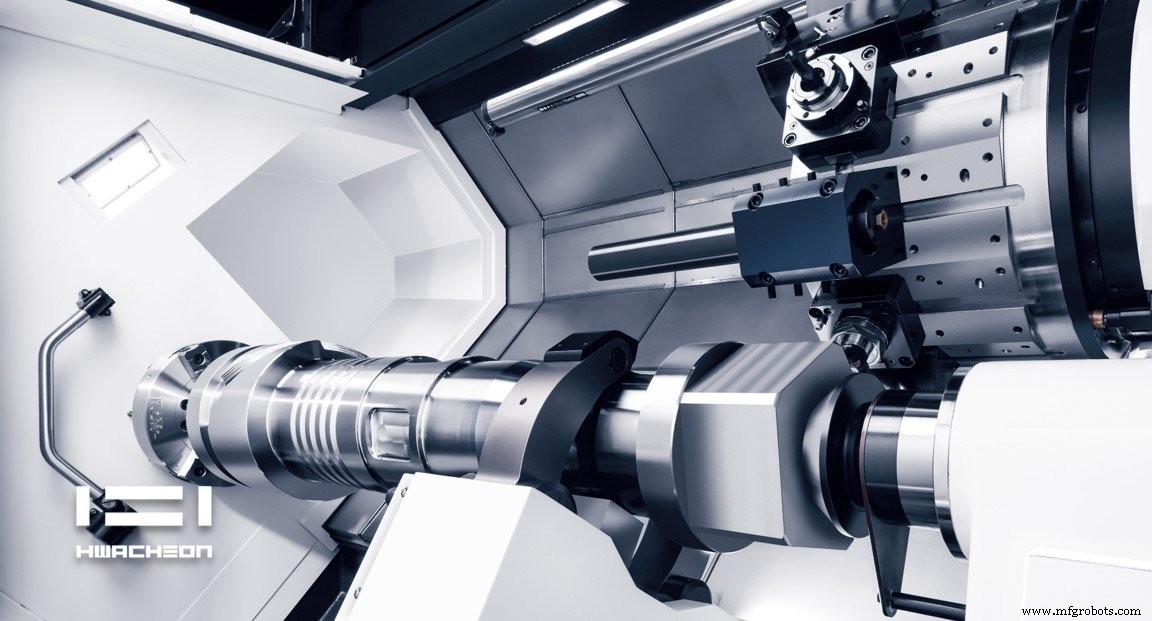

Fleksibilitas H-TECH 750 juga menyediakan turning multi-sumbu untuk aplikasi shaft besar dan bagian kompleks yang memerlukan turning OD & ID serta operasi milling, drilling & tapping. Dari baja standar hingga bahan keras modern seperti Inconel, titanium; stainless steel, stainless steel dengan kekuatan tarik tinggi, struktur mesin dan desain luar biasa akan menjadi dasar untuk semua permintaan variasi dan aplikasi.

7 Fitur Utama Horizontal Turning Center Hi-TECH 750

Prinsip Hwacheon adalah bahwa fungsi utama adalah standar dan termasuk tanpa biaya tambahan, seperti:

1. Spindel utama presisi termasuk “Oil-Jet Lubrication System for Bearings including a high capacity Oil Cooling & Filter Unit”.
2. Drive utama langsung yang kuat dengan gear box (tanpa belt drive) dengan hingga 45Kw dan torsi hingga 6.560Nm (tergantung sistem kontrol CNC yang dipilih).
3. Sistem drive milling dengan kapasitas tinggi hingga 11.3Kw dan 215Nm torsi yang tersedia.
4. Disk turret lebar (280mm lebar) dan dua belas (12) stasiun yang sepenuhnya dapat digunakan dengan pemegang alat BMT 85 standar.
5. Tailstock built-in yang dapat diprogram yang tidak hanya memberikan dukungan yang sangat kaku dan padat untuk workpiece paling berat, tetapi juga secara otomatis mengkompensasi laju pertumbuhan / penyusutan workpiece yang memanas / pendingin.
6. Ukuran lubang spindel yang tersedia adalah diameter 132mm atau 185mm, menghasilkan ukuran batang 116 atau 164mm masing-masing.
7. Versi Big Bore akan segera hadir.

Apa yang Membuat Horizontal Turning Center Hi-TECH 750 Berbeda

• Desain struktur mesin terbaik dan paling komprehensif di pasar – titik. Dibuat untuk mendukung semua kondisi pemotongan tanpa kompromi.

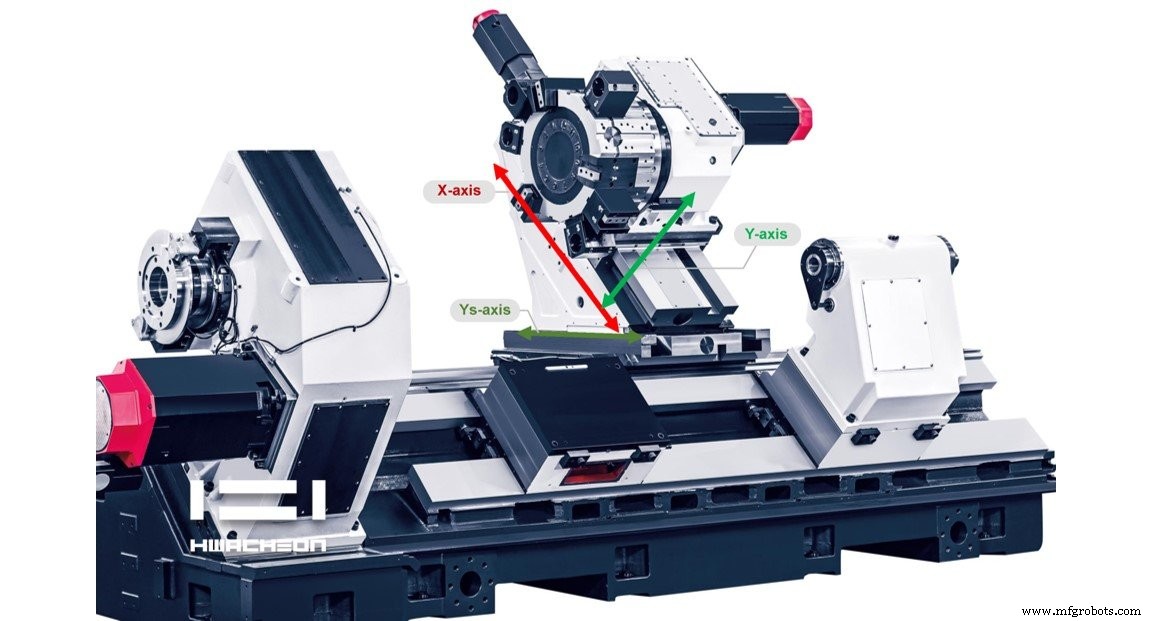

• Bukan hanya desain “Slant Bed” sederhana tetapi “Trapezoidal-Designed Machine Bed”. Tailstock yang kuat dan dinamis dipasang di bagian slant bed mesin, begitu juga basis steady rest opsi yang tersedia untuk versi steady rest hidraulik dan standar manual. Unit untuk sumbu X – Z dan Y dipasang pada desain “Flat-Bed” yang padat untuk memastikan stabilitas dan akurasi tertinggi setiap saat dan kondisi. Tidak ada kompromi, tidak ada desain biaya rendah pada mesin Hwacheon.

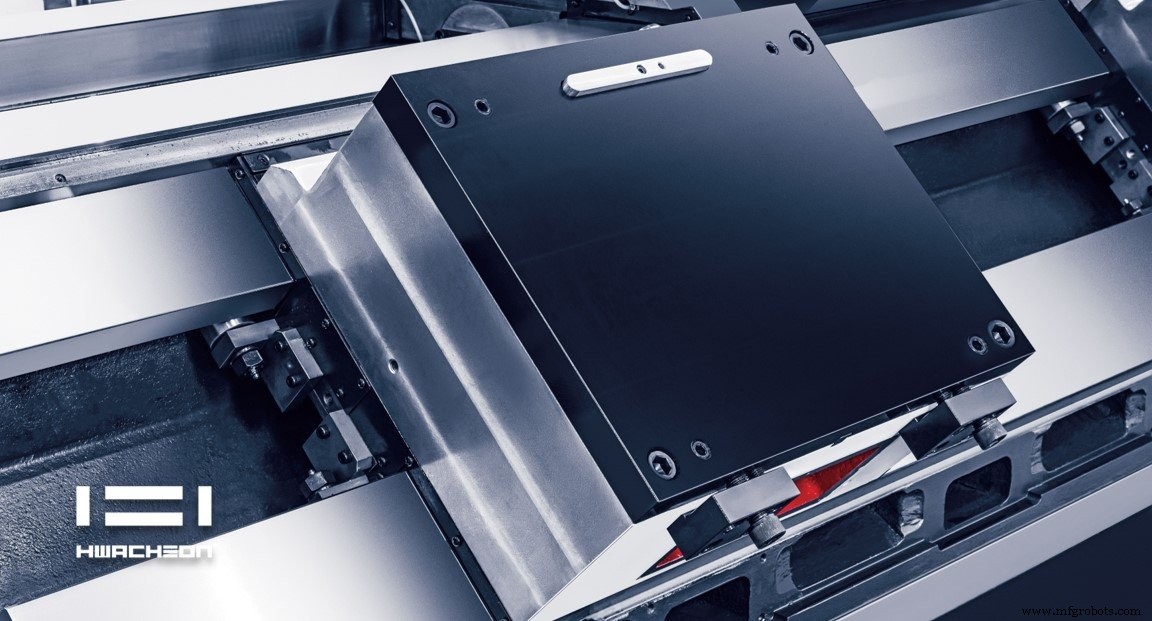

• Triangular Saddle adalah unit yang sangat dioptimalkan di mana sumbu Y kami dapat beroperasi tanpa keterbatasan atau chattering atau hasil kinerja yang lebih lemah. Pengguna produk “Hi-TECH Line” mengetahui perbedaannya dibandingkan kompetitor.

• Bukti disediakan dengan bobot mesin dasar untuk versi pendek Hi-TECH 750 kami (2.250m). 8 ton cor meehanite berkualitas tinggi, desain dan ukuran guide way yang sangat lebar, memberikan kondisi pemotongan yang sangat stabil. Ukuran panjang yang tersedia adalah 2,25m / 3,25m & 4,25m.

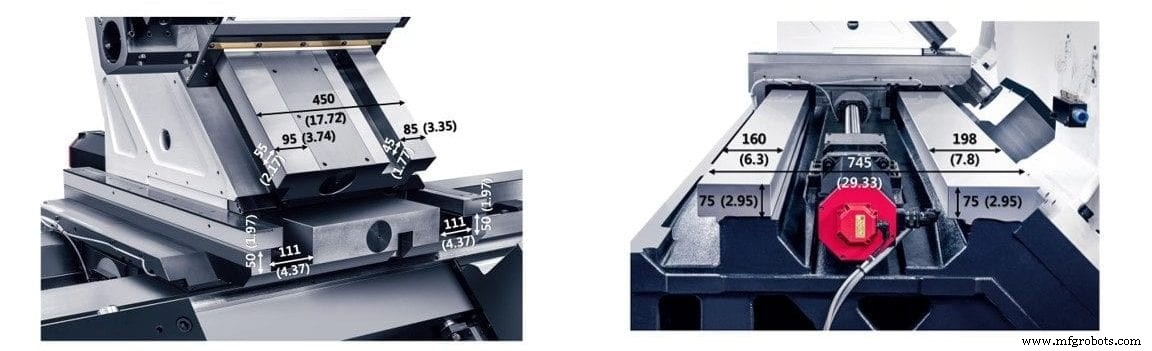

• Desain Solid Box Guide Way dengan dimensi lebar, yang jauh lebih lebar dan terkuat dalam kelasnya.

• Diameter ball screw di semua sumbu adalah 63mm dan dibuat oleh produsen Jerman.
• Kenyamanan pengguna yang ditingkatkan disediakan melalui sistem drive spindel baru yang mendorong pusat spindel utama mesin lebih dekat ke operator (546,5mm).
• Secara opsi tersedia basis steady rest modern yang dapat diprogram, yang menyediakan segala yang diperlukan pelanggan untuk menggunakan steady rest manual atau hidraulik dengan berbagai merek dan ukuran.
• Pelanggan dapat memilih bracket tempat steady rest dapat dipasang di sisi kiri atau kanan atau jika diinginkan untuk fleksibilitas maksimal di kedua sisi. Pelanggan hanya perlu memberi tahu kami merek, ukuran, dan tipe yang dibutuhkan untuk aplikasi mereka.

• Pocket yang besar dan dalam (di atas spindel / chuck) menyediakan operasi yang mudah untuk boring bar panjang. Pengguna di seluruh dunia sangat menghargai bahwa dalam mesin kami boring bar besar dan panjang (hingga maks. diameter 80 x 800mm) dapat tetap dipasang pada unit turret dan operasi standar masih dapat dilakukan dengan alat lain yang dipasang pada turret. Solusi boring bar yang lebih besar dan lebih panjang tersedia atas permintaan pelanggan.

• Pintu depan yang besar dan dalam Hi-TECH 750 menyediakan jendela keselamatan yang lebar untuk pandangan yang mudah selama operasi. Fungsi pintu otomatis opsi tersedia.
• Perawatan menjadi mudah karena tangki pendingin dan conveyor chip dapat dipindahkan dari bawah mesin ke depan. Menghindari kesulitan jika conveyor perlu ditarik ke sisi kanan, dan menghindari kehilangan ruang.
• Panel operator telah dirancang untuk meningkatkan kenyamanan saat mengontrol operasi mesin dan pengaturan workpiece baru.
• Manual Guide i atau SIEMENS Shop Turn tersedia untuk pemrograman operasi standar yang mudah. Siklus pemotongan individual untuk turning OD & ID, boring / drilling, tapping dan threading serta operasi milling didukung oleh tampilan grafis berwarna, membuatnya sangat mudah dan nyaman bagi operator untuk memprogram.
• Berbagai opsi software Made by Hwacheon tersedia untuk dipilih, untuk mendukung dan meningkatkan tugas dan kondisi pemotongan tertentu. Termasuk:
• Daftar kode M & G tambahan
• L-HTLD Lathe Hwacheon Tool Load Detect
• L-CAL Lathe Calculator Function
• L-COUNT Lathe Work / Tool Counter Management
• L-WCMP Lathe – Workpiece Clamp of Chuck
• M-Vision Plus

Satu hal akan dengan jelas segera dikenal ketika pengguna berada di depan Hi-TECH 750 baru:
“Ini adalah mesin Hwacheon yang kuat secara mekanis, dibuat dalam rumah di pabrik Hwacheon di Korea – dibuat oleh orang alat mesin yang berpengalaman, dari cor hingga mesin jadi”
