OmniVision mengecilkan sensor gambar medis untuk endoskopi lebih dalam
OmniVision telah meluncurkan sensor gambar CMOS medis terkecil dan modul kamera tingkat wafer yang sesuai untuk memungkinkan prosedur endoskopi yang lebih dalam ke bagian terkecil dari anatomi.
Sensor gambar medis OH0TA OVMed barunya mengecilkan ukuran paket menjadi 0,55mm x 0,55mm, menampilkan piksel 1,0 mikron dan format optik 1/31", empat kali lipat resolusi gambar RGB dibandingkan pendahulunya menjadi 400×400, atau 160 K Piksel, pada 30 frame per detik, sekaligus mengurangi konsumsi daya sebesar 20% menjadi 20mW.
Hal ini memungkinkan desainer untuk menambahkan visualisasi ultra-kompak ke endoskopi sekali pakai dan dapat digunakan kembali, serta kateter dan kabel pemandu, dengan diameter luar kecil 1-2mm. Atau, ukuran kecil yang unik dari sensor ini memberi OEM perangkat medis fleksibilitas untuk membuat cakupan berdiameter lebih besar dengan saluran kerja yang lebih besar.
Berbicara kepada embedded.com, Tehzeeb Gunja, direktur pemasaran medis di Omnivision, mengatakan, “Endoskop kecil yang ada menggunakan serat, dan kami menggunakan CMOS daripada serat, yang memungkinkan biaya lebih rendah dan resolusi lebih tinggi. Kami sudah memiliki sensor kecil, tetapi pelanggan mencari resolusi 400x400 itu dalam ukuran yang lebih kecil dan biaya yang lebih rendah.” Dia menambahkan, “CMOS di ujung endoskopi menjadi lebih dari sebuah paradigma.”
Perusahaan tersebut mengatakan bahwa prosedur medis pada anatomi terkecil tubuh sebelumnya dilakukan baik secara buta atau dengan gambar berkualitas rendah dari fiberscopes, karena kamera yang ada terlalu besar dan endoskopi yang dapat digunakan kembali tidak hemat biaya.

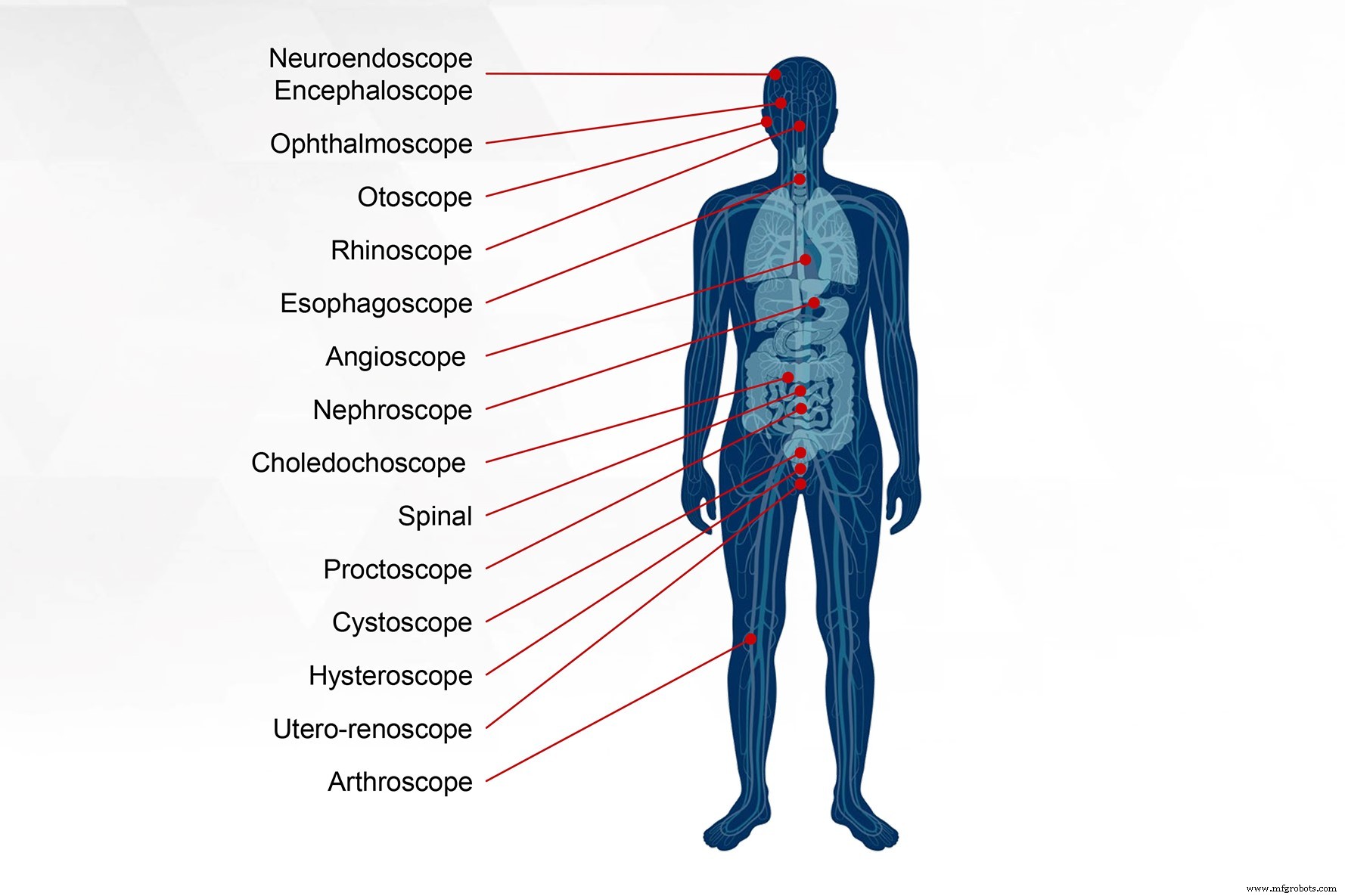

Peningkatan resolusi OH0TA memungkinkan pengambilan gambar berwarna dengan kualitas lebih tinggi dari dalam organ terkecil tubuh, memungkinkan perangkat medis menjangkau lebih dalam ke dalam tubuh untuk prosedur seperti neuro, oftalmik, THT, jantung, tulang belakang, urologi, ginekologi, dan artroskopi, serta seperti diagnosis dan pembedahan gigi dan hewan. Selain itu, konsumsi daya sensor yang lebih rendah mengurangi panas kamera "chip on tip" untuk kenyamanan pasien yang lebih besar dan durasi prosedur yang lebih lama, sekaligus mengurangi noise untuk gambar yang lebih tajam.
Untuk mencapai peningkatan resolusi ini, bersama dengan ukuran piksel dan format optik yang lebih kecil, OH0TA dibangun di atas teknologi die stacked PureCel Plus-S OmniVision. Teknologi piksel generasi berikutnya ini juga memberikan kesetiaan warna yang lebih tinggi dan sensitivitas cahaya rendah yang sangat baik sebesar 3600 mV/lux-sec, bersama dengan rasio signal-to-noise yang tinggi sebesar 37,5dB untuk gambar yang lebih tajam. Selain itu, PureCel Plus-S memungkinkan kapasitas sumur penuh (FWC) OH0TA yang lebih tinggi, pembungaan nol, dan konsumsi daya yang lebih rendah.
Fitur utama lainnya termasuk sudut sinar kepala 15,5 derajat, memungkinkan penggunaan lensa dengan bidang pandang tinggi dan jarak fokus pendek. Ini juga mendukung antarmuka 4-kawat, serta output data analog mentah, yang keduanya dapat mentransmisikan melalui kabel sepanjang 4 meter dengan noise sinyal minimal. Untuk kompatibilitas mundur dan adopsi yang mudah, sensor ini berinteraksi dengan chip jembatan konversi analog-ke-digital OV426 yang ada dari OmniVision. Selain itu, alat ini dapat diautoklaf untuk sterilisasi endoskopi yang dapat digunakan kembali.
“Tren menuju prosedur invasif minimal terus berkembang, karena tingkat keberhasilannya yang lebih besar dan waktu pemulihan pasien yang lebih singkat. Namun, untuk area anatomi yang paling sempit, terutama pada bedah saraf dan jantung, sensor sebelumnya tidak memiliki kombinasi yang diperlukan antara resolusi tinggi dan ukuran yang sangat kecil,” kata Ehsan Ayar, manajer pemasaran produk medis di OmniVision. “OH0TA adalah sensor pertama di dunia yang menawarkan kombinasi ini, memungkinkan peningkatan endoskopi yang signifikan, terutama dibandingkan dengan videoscope tradisional yang dibuat dengan serat optik, yang memiliki resolusi terbatas, kualitas imager yang buruk, dan biaya tinggi.”
Modul kamera tingkat wafer untuk endoskopi sekali pakai

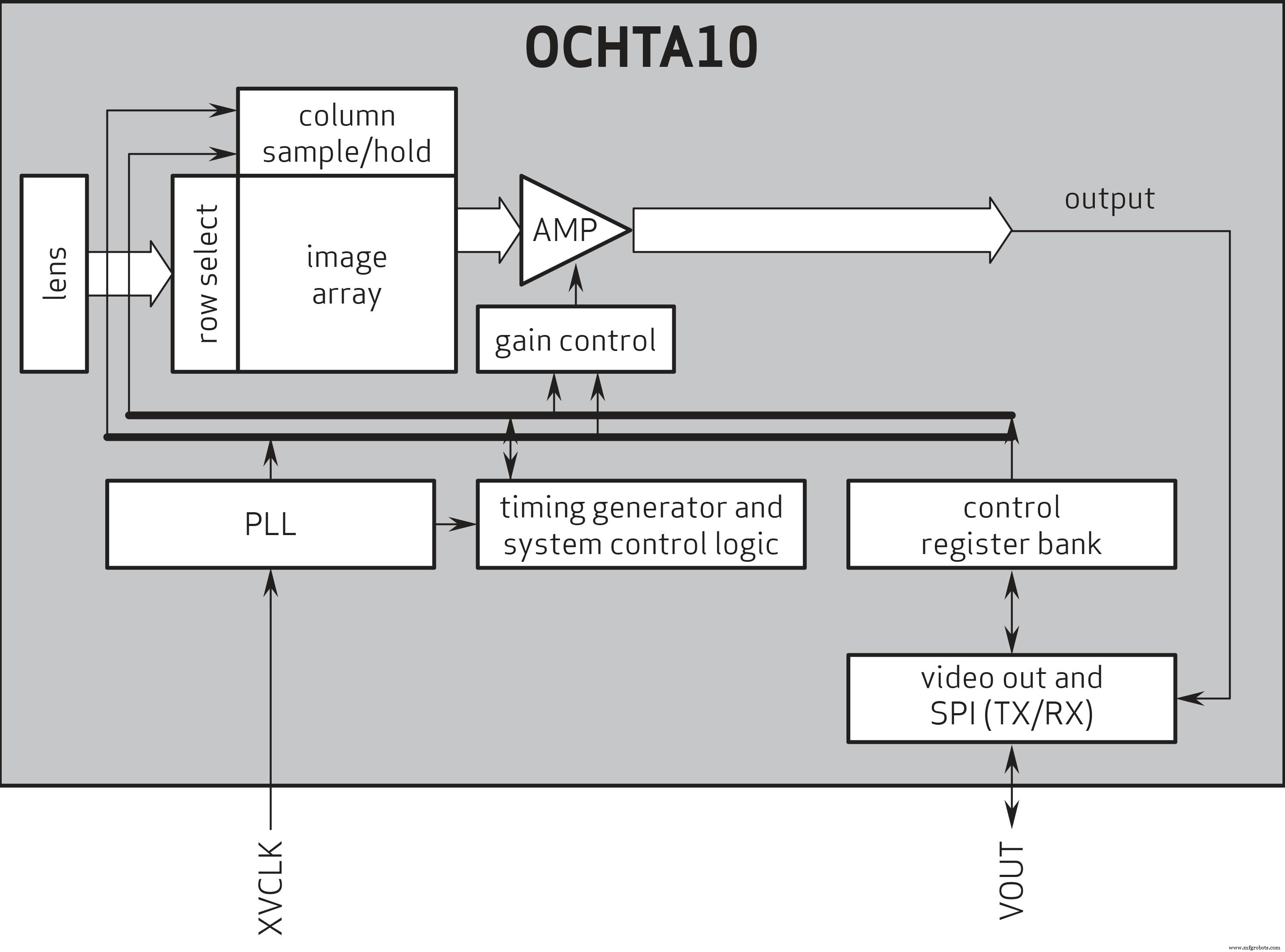

Bersamaan dengan sensor gambar baru, OmniVision juga mengumumkan modul kamera OVMed OCHTA-nya yang menampilkan teknologi tingkat wafer CameraCubeChip, memungkinkannya untuk menyamai ukuran kecil pendahulunya, pada 0,65mm x 0,65mm, untuk akses anatomi yang dalam. Teknologi ini memungkinkan integrasi sensor gambar OH0TA baru dengan resolusi lebih tinggi dari OmniVision, bersama dengan pemrosesan sinyal dan optik tingkat wafer dalam satu paket ringkas.
Dengan modul kamera OCHTA, endoskopi, kateter, dan kawat pemandu, OEM sekarang dapat mengembangkan perangkat sekali pakai yang diproduksi secara massal dengan diameter optik 1-2mm dan resolusi lebih tinggi untuk mengatasi banyak tantangan yang ditimbulkan oleh peralatan yang dapat digunakan kembali, termasuk risiko kontaminasi silang dan biaya perawatan yang tinggi .
OmniVision mengatakan itu tetap satu-satunya perusahaan yang menawarkan chip ultra-kecil pada modul kamera ujung dengan penerangan bagian belakang (BSI), yang memberikan kualitas gambar yang sangat baik dan kinerja cahaya rendah yang lebih baik untuk membantu mengurangi panas LED dan meningkatkan sensitivitas. BSI juga memungkinkan penggunaan teknologi lensa superior dibandingkan kamera iluminasi sisi depan yang bersaing di kelas ini, sekaligus meningkatkan kenyamanan pasien dan mempercepat waktu pemulihan. Selain itu, dengan teknologi pengemasan tingkat wafer CameraCubeChip yang ekonomis dari OmniVision, OCHTA memungkinkan produksi massal peralatan pencitraan medis sekali pakai beresolusi tinggi.
Dengan mengintegrasikan sensor gambar, prosesor sinyal, dan optik tingkat wafer dalam satu paket ringkas, OCHTA juga mengurangi kerumitan berurusan dengan banyak vendor sekaligus meningkatkan keandalan pasokan dan mempercepat waktu pengembangan. Selain itu, tidak seperti kamera tradisional, semua modul CameraCubeChip dapat di-reflow. Ini berarti mereka dapat dipasang ke papan sirkuit tercetak secara bersamaan dengan komponen lain menggunakan peralatan perakitan permukaan otomatis, yang meningkatkan kualitas sekaligus mengurangi biaya perakitan.
Pandangan analis
Firma riset pasar Yole Développement (Yole) mengatakan bahwa teknologi node canggih dalam sensor gambar CMOS (CIS) menghadirkan resolusi yang lebih tinggi, dan proses tumpukan yang inovatif membantu mengoptimalkan kinerja serta ukuran modul. Chenmeijing Liang, analis teknologi dan pasar untuk pencitraan di Yole, mengatakan, “Teknologi CIS mutakhir ini memenuhi persyaratan endoskopi utama saat ini untuk mendukung dokter dalam proses diagnostik atau prosedur bedah mereka dengan kualitas gambar yang lebih tinggi dan kontras yang lebih baik, sementara meningkatkan kenyamanan pasien. Mereka juga memungkinkan teknik pencitraan yang kurang invasif untuk aplikasi neurologis, THT atau pediatrik tanpa mengubah resolusi gambar.” Berkenaan dengan endoskopi medis sekali pakai, Yole melihat permintaan yang kuat untuk modul kamera sensor gambar CMOS, memperkirakan pasar sebesar US$241 juta pada akhir tahun 2025. Hal ini saat ini diperkuat oleh pandemi Covid-19, dengan peraturan dari otoritas kesehatan yang sangat berubah. lanskap industri endoskopi. Tujuannya adalah untuk menghindari kontaminasi silang dalam prosedur pencitraan berisiko tinggi yang menggunakan endoskopi kecil, seperti bronkoskopi, ureteroskopi, atau diagnostik pencitraan pediatrik. Persyaratan utama dari pengasuh termasuk miniaturisasi kamera yang kuat, peningkatan kualitas gambar, serta kontras tinggi dengan daya rendah untuk menghindari gangguan panas selama prosedur.
