Tutorial Database E3.series: Kuasai Atribut, Koneksi, dan Lainnya dengan Unduhan dan Kursus

Dalam artikel ini, Anda akan mempelajari beberapa konsep dasar tentang database E3.series seperti: Atribut, Daftar Atribut, Jenis Teks, Jenis Koneksi, Parameter Kabel Berbenang, di antaranya. Selain itu, penciptaan sebuah komponen akan diilustrasikan dan bagaimana Anda dapat sepenuhnya mempelajari semua fungsionalitas Database E3.series dengan UNDUH alat dan Kursus.

Alat Editor Database

Mirip dengan pengaturan proyek, Anda ingin melalui pengaturan Editor Database, meninjau setiap opsi yang tersedia. Bersama dengan pengaturan ini, ada opsi format untuk mengonfigurasi perpustakaan Anda. Berikut adalah area utama yang saya sarankan untuk ditinjau.

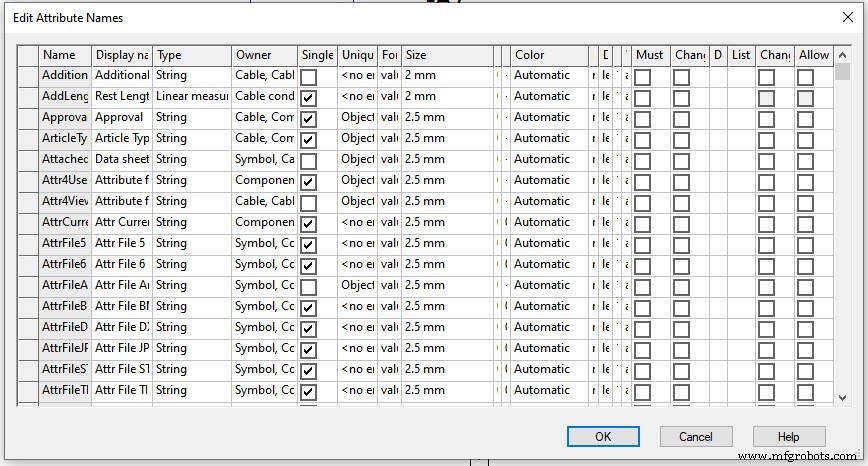

• Atribut

Buat atribut kustom untuk menentukan data spesifik perusahaan yang diperlukan dalam proyek Anda. Sebuah contoh adalah menentukan nomor bagian perusahaan Anda sebagai atribut untuk ditambahkan ke komponen.

Coba SEKARANG alat E-CAE terkemuka di dunia E3.series dengan kursus pelatihan teknis!

Klik banner di bawah ini:

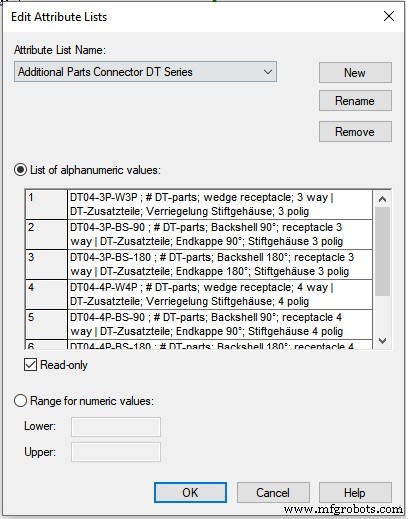

• Daftar Atribut

Daftar nilai atribut yang telah ditentukan untuk membuat pemformatan data yang serupa. Ambil, misalnya, bahan lapisan, beberapa pengguna akan mengeja bahan 'Tin'. Sementara itu, pengguna lain akan menggunakan simbol elemen 'Sn'. Dengan memiliki daftar nilai yang ditentukan, semua pin terminal akan memiliki format yang sama untuk nilai atribut.

• Jenis Teks

Mirip dengan atribut, Anda dapat menentukan jenis teks kustom. Simbol menggunakan jenis teks untuk memvisualisasikan data dalam proyek. Jenis teks juga dapat memiliki atribut yang ditetapkan padanya. Misalnya, tetapkan atribut nomor bagian perusahaan ke jenis teks untuk ditampilkan pada simbol komponen.

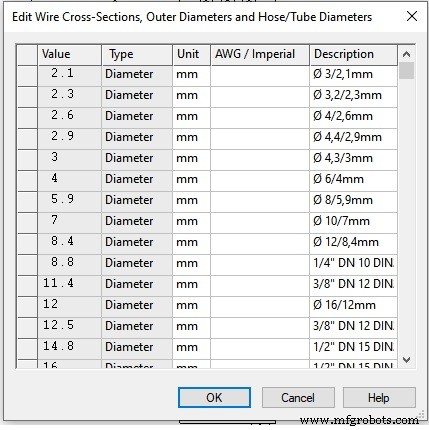

• Penampang Kabel, Diameter Luar dan Diameter Selang/Pipa

Daftar ini berisi opsi penampang dan diameter yang tersedia. Menyediakan opsi seleksi saat membuat kabel dan kabel listrik. Juga, opsi input untuk nilai penampang minimum dan maksimum dari node model.

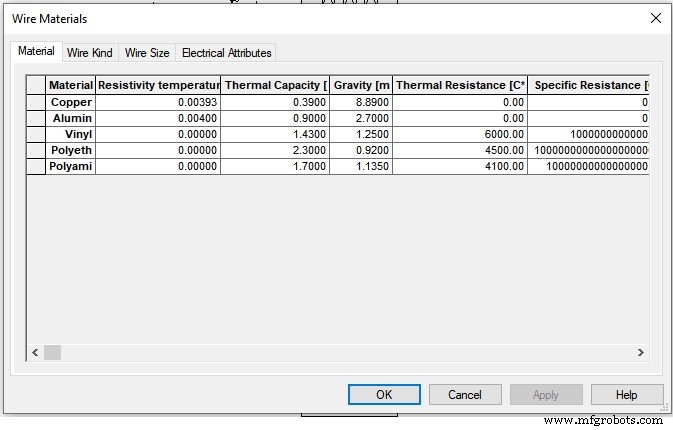

• Bahan Kabel

Di menu Bahan Kabel, Anda akan menemukan definisi bahan konduktif dan propertinya. Meliputi area seperti bahan konduktif internal dan eksternal, kapasitas panas, kekuatan, perivitivitas relatif, pembatasan suhu dan banyak lagi. Perhitungan listrik akan menggunakan nilai-nilai ini nanti.

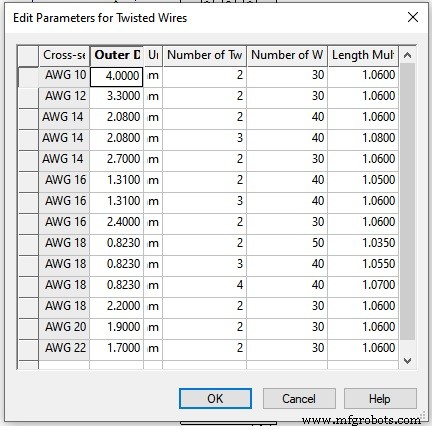

• Parameter untuk Kabel Berbenang

Definisikan detail parameter seperti jumlah konduktor, gulungan dan perkalian panjang. Proyek dan laporan akan menggunakan parameter ini untuk perhitungan panjang kabel.

Lihat Cara Membuat Komponen di E3.series



Pelajari tentang Add-on E3.series

Paket perangkat lunak E3.series menawarkan alat tambahan untuk membantu dalam proses pembuatan dan manajemen perpustakaan. Membantu pengguna menghemat waktu dan mengotomatisasi proses umum.

Berikut adalah contoh alat add-on untuk membantu dengan pembuatan dan manajemen perpustakaan.

E3.CopyDatabaseEntries

Alat ini membantu Anda melakukan tepat yang Anda harapkan. Anda dapat menyalin komponen dan simbol dari satu perpustakaan untuk diekspor ke perpustakaan lain. Pengaturan alat ini memberikan langkah lengkap dalam menyalin data komponen, secara otomatis menyalin simbol bagian terkait, bagian terkait dan/atau atribut. Penggunaan umum E3.CopyDatabaseEntries adalah menyalin bagian dari perpustakaan “test” ke perpustakaan “production”.



Punyai Database yang Lengkap dan Dioptimalkan untuk Kebutuhan Anda

Kenali kursus E3.dataBase Editor L1 dan pelatih di alat E-CAE terkemuka di dunia.

E3.dataBase Editor L1
