Mengubah Telepon Lama menjadi Sistem Petunjuk Perburuan Barang dengan SparkFun Arduino Pro Mini
Komponen dan Perlengkapan
SparkFun Arduino Pro Mini 328 - 5V/16MHz – 1 buah
Pemicu MP3 / WAV – 1 buah
Telepon lama – 1 buah
Papan roti (breadboard) generik – 1 buah
Kabel jumper generik – 1 set
Kawat Hook up SparkFun – 1 set
Kartu microSD – 1 buah
Alat dan Mesin yang Diperlukan
Paku las (generik)
Heat gun SparkFun
Tentang Proyek Ini
Ikuti petunjuk ini untuk mengubah telepon lama menjadi sistem petunjuk perburuan barang.
Langkah 1 - Baris dan Kolom Keypad

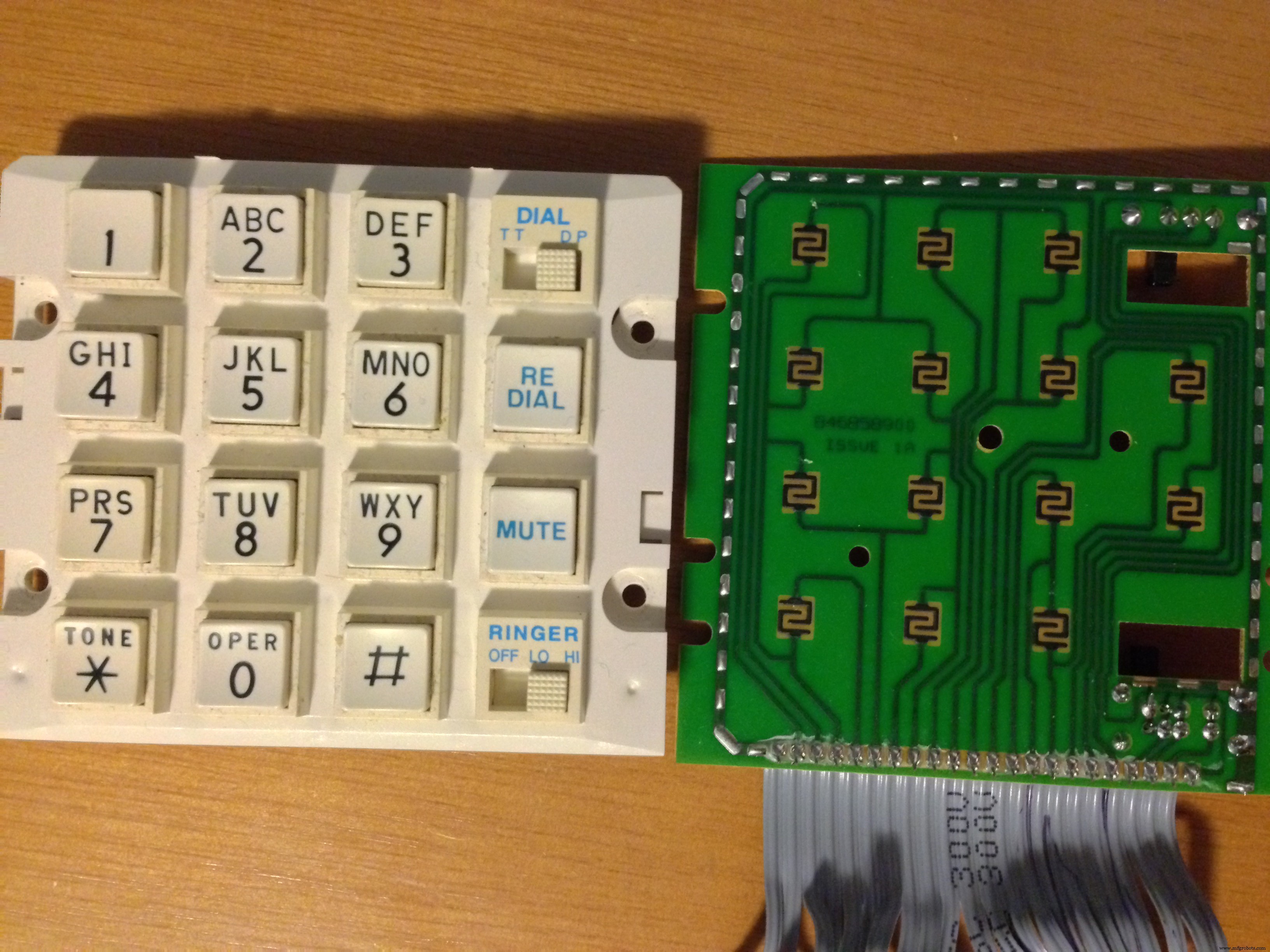

Buka telepon dan keluarkan keypad. Keypad menggunakan sistem baris dan kolom untuk mendeteksi penekanan tombol. Halaman ini memberikan petunjuk yang baik untuk mengidentifikasi tombol pada keypad dan memetakan mereka ke baris dan kolom yang sesuai menggunakan multimeter dengan kontinuitas. Dalam kasus saya, keypad terlihat seperti ini:

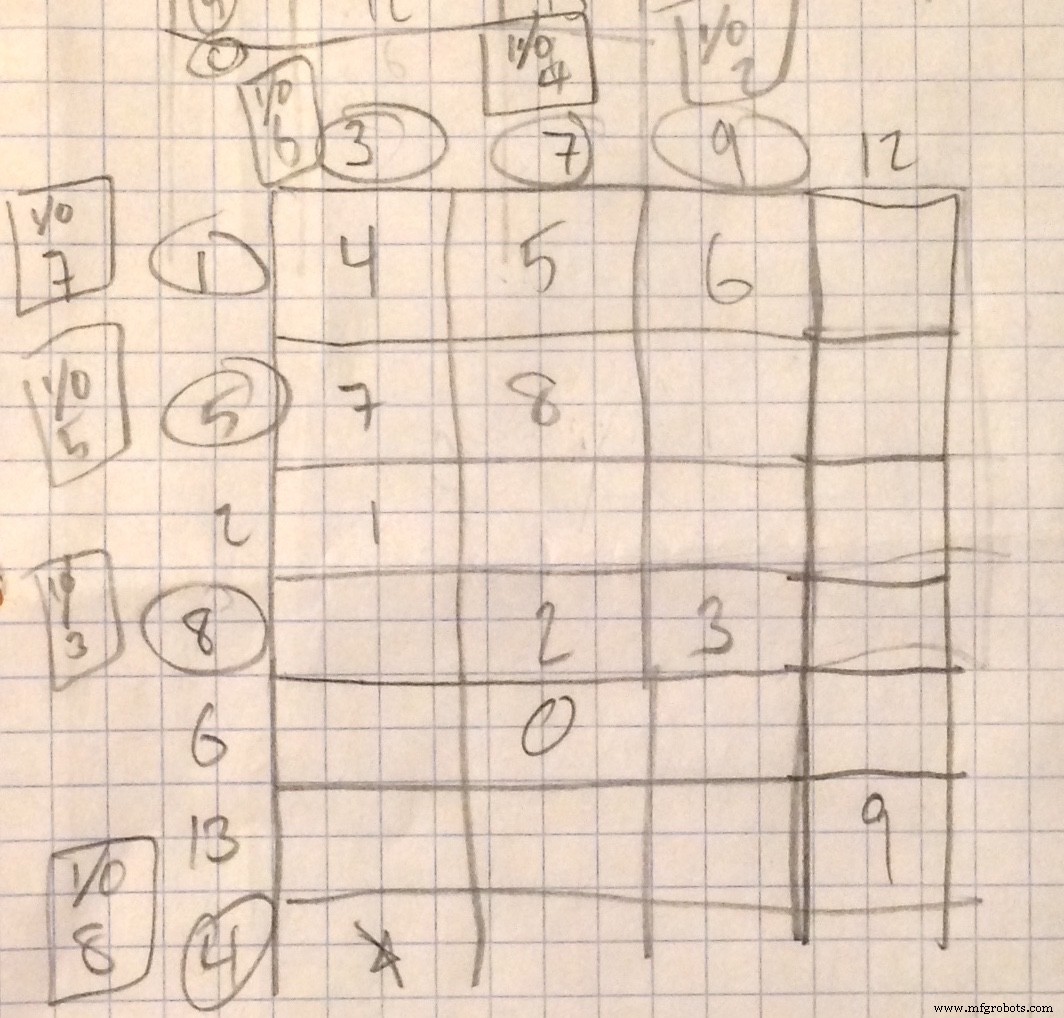

Sirkuit pada keypad Anda (jika terlihat) membuatnya sangat mudah untuk mengidentifikasi pin mana yang terhubung ke setiap tombol. Sayangnya, pin keypad saya tidak terlihat membentuk baris dan kolom yang sempurna, jadi gambar kedua menunjukkan matriks yang saya buat untuk membantu saya membagi pin menjadi baris dan kolom. Angka yang di lingkari menunjukkan nomor pin keypad, angka dalam matriks menunjukkan tombol, dan angka yang di kotak "I/O" menunjukkan pin Arduino. Pastikan untuk mencatat pemetaan pin, dan kemudian tetapkan setiap pin keypad ke pin Arduino. Keypad saya aneh, karena sepertinya memiliki lebih banyak pin dari yang diperlukan, tapi itu tidak apa-apa.

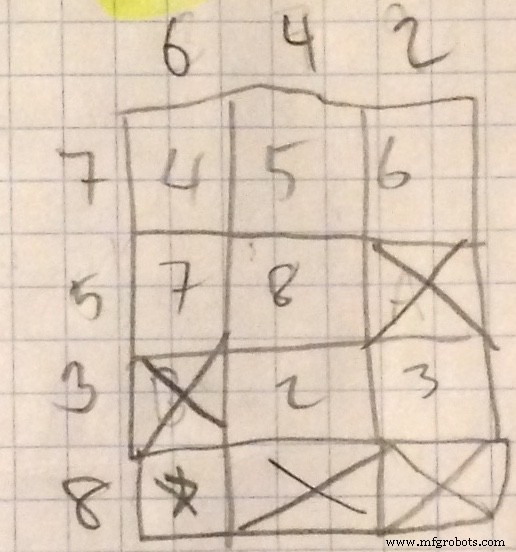

Gambar ketiga menunjukkan matriks akhir yang saya sederhanakan, hanya menggunakan tombol yang saya gunakan. Pada titik ini ini hampir terlihat seperti baris dan kolom! Dalam kode saya, saya menggunakan placeholder A, B, C, dan D untuk mengisi tempat kosong dalam matriks. Tombol-tombol ini tidak ada pada keypad saya.
Langkah 2 - Melakukan las pengaya pada keypad

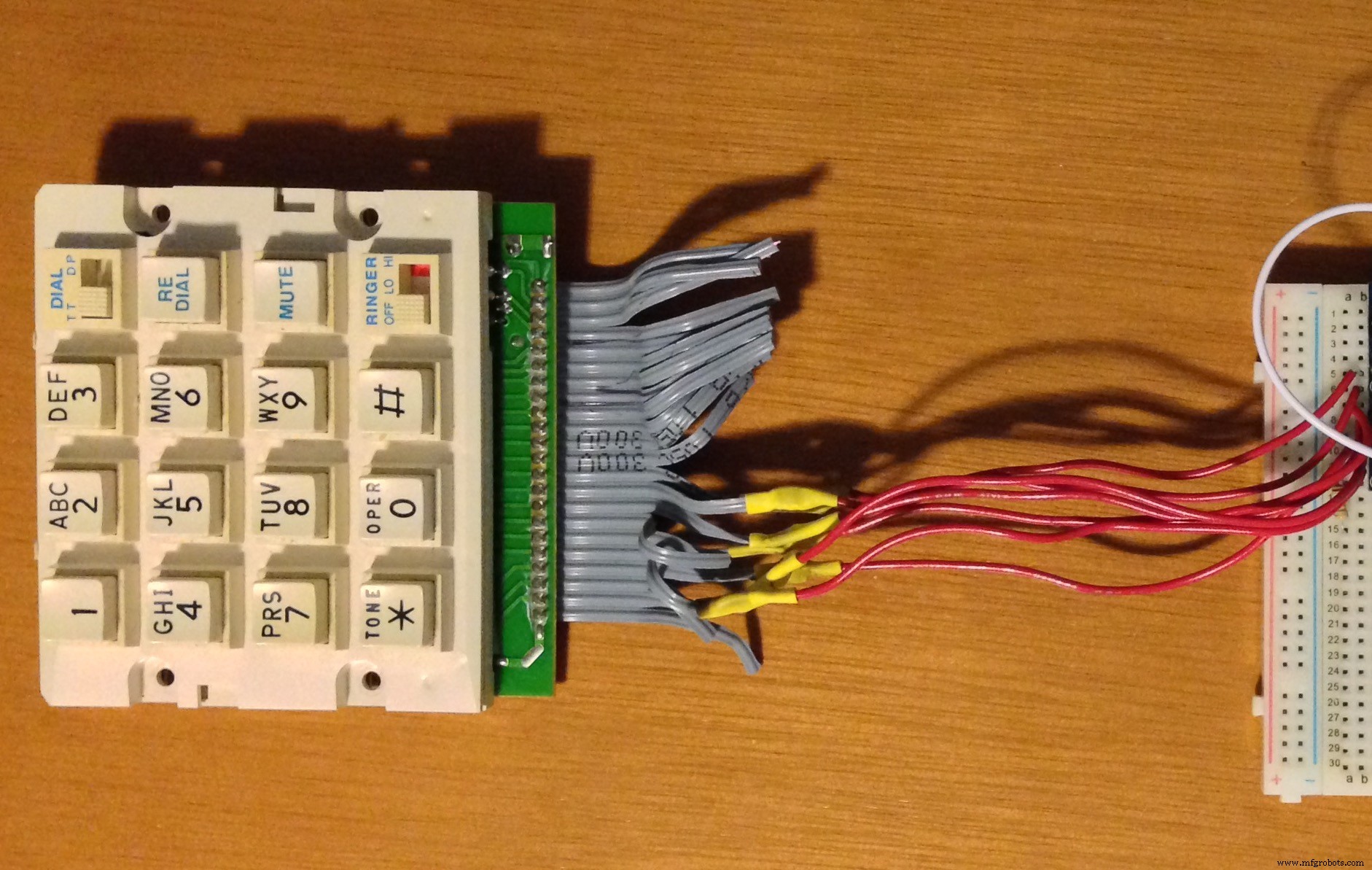

Untuk memudahkan menghubungkan pin keypad ke papan roti, lakukan las pengaya pada pin yang diperlukan. Untuk membuat proyek ini, tidak perlu menggunakan setiap tombol pada keypad, jadi gambar di bawah ini hanya menunjukkan pin yang saya pilih untuk digunakan. Saya menggunakan kode akses 4 digit, jadi saya hanya membutuhkan 5 tombol (termasuk *).
Langkah 3 - Menyiapkan File Audio
Dalam proyek saya suara dalam petunjuk adalah Peter dari Natural Readers text to speech. Unduh file suara. Selanjutnya, siapkan kode morse. Ada banyak generator audio kode morse online, tetapi saya menggunakan yang ini dari SCPhillips.com. Unduh file ini juga. Juga, unduh suara bip tekan tombol ini.

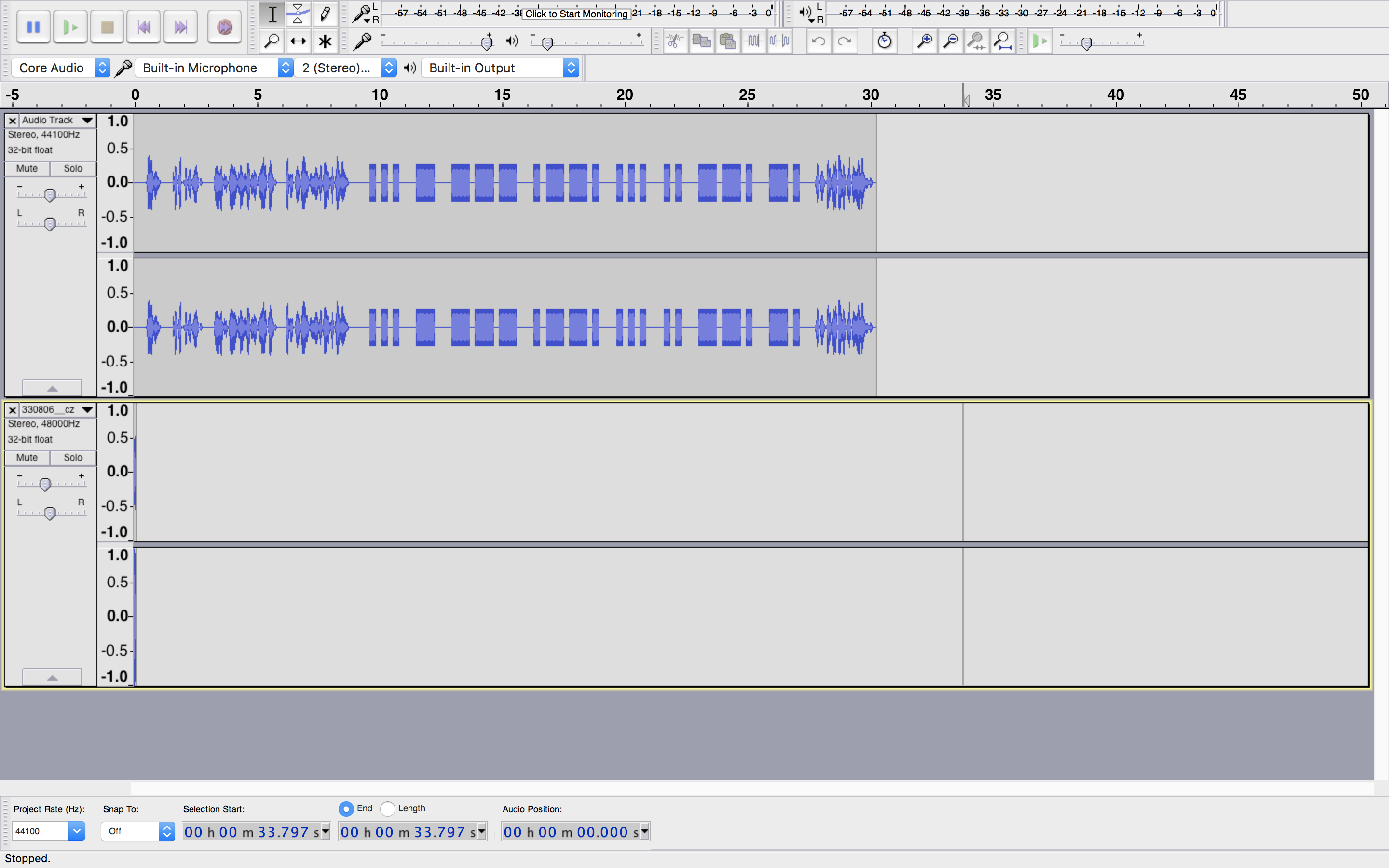

Audacity adalah alat yang bagus untuk mengedit audio, dan dapat digunakan untuk menggabungkan file kode morse dan suara serta mempersingkat bip menjadi satu bip tunggal.

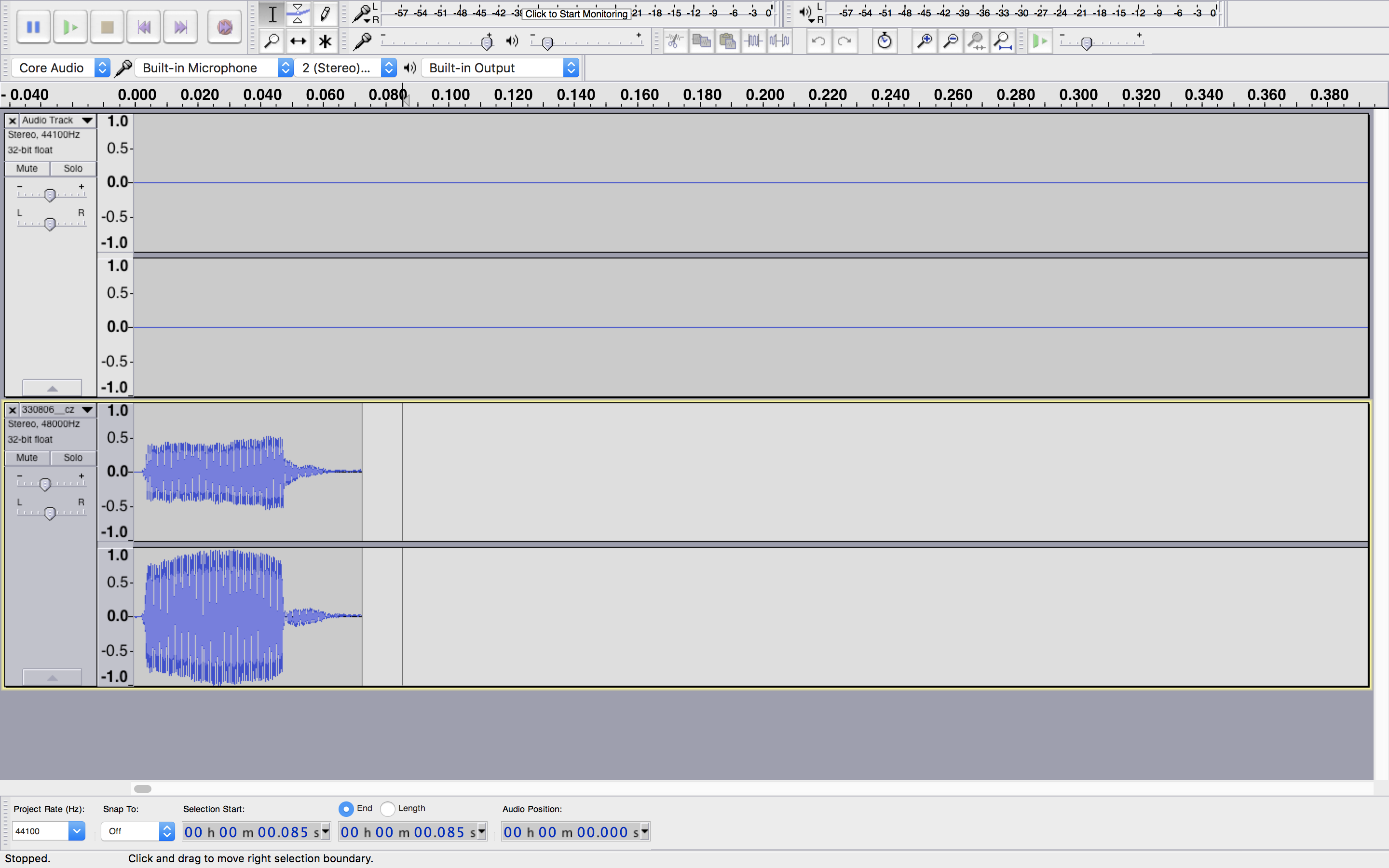

Seret dan lepaskan file-file ini ke Audacity dan sesuaikan file petunjuk sampai sesuai kebutuhan Anda. Juga, sederhanakan bip keypad dengan menyorot bagian yang tidak diinginkan dan menekan delete.
Simpan file Audacity, lalu Ekspor setiap track secara terpisah sebagai MP3. Jika Anda belum pernah menggunakan Audacity sebelumnya, Anda mungkin perlu mengunduh enkoder MP3 LAME.
Agar file audio dapat diputar pada papan pemicu MP3 tertentu ini, file harus diberi nama dengan benar dan ditempatkan di dalam folder pada kartu SD. Setiap MP3 harus diberi nama 001, 002, dst untuk berkorelasi dengan pin pemicu 1-9 pada papan MP3. Juga, file harus berada di dalam folder bernama 01 pada kartu SD. Papan pemicu MP3 lainnya mungkin dapat menangani hal ini dengan lebih mudah.
Langkah 4 - Unduh perpustakaan dan siapkan kode
Untuk proyek ini, perpustakaan Keypad dan Password Arduino diperlukan. Unduh dan instal perpustakaan ini, dan unduh kode untuk proyek ini (di bawah). Buat kode akses apa pun yang Anda inginkan, dan isi matriks kunci dengan kunci yang sesuai Anda.
Langkah 5 - Hubungkan semua
Kuras bagian dalam telepon dan masukkan semua hal baru di sana! Anda mungkin dapat memasukkan power bank di sana.
Suka proyek ini? Lihat proyek lainnya saya di sini!
Kode
Skets Keypad Telepon
Skets Keypad TeleponArduino
Kode contoh ini dimodifikasi untuk bekerja dengan keypad telepon dan pemicu MP3.
#include <Password.h> //https://www.arduino.cc/playground/uploads/Code/Password.zip #include <Keypad.h> //https://www.arduino.cc/playground/uploads/Code/Keypad.zip Password password = Password( "7365" ); const byte ROWS = 4; // Empat baris const byte COLS = 3; // kolom // Definisikan Keymap char keys[ROWS][COLS] = { {'4','5','6'}, {'7','8','A'}, //"A" adalah placeholder; tidak ada tombol seperti itu pada keypad saya {'B','2','3'}, //"B" adalah placeholder; tidak ada tombol seperti itu pada keyopad saya {'*','C','D'} //"C" dan "D" adalah placeholder; tidak ada tombol seperti itu pada keypad saya }; byte rowPins[ROWS] = { 7,5,3,8 };//Hubungkan baris keypad ke pin Arduino ini. byte colPins[COLS] = { 6,4,2 };// Hubungkan kolom keypad ke pin Arduino ini. const int dial = 13; //Pin digital Arduino yang pergi ke papan pemicu MP3. const int morse = 12; //Pin digital Arduino yang pergi ke papan pemicu MP3. // Buat Keypad Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS ); void setup(){ pinMode(dial, OUTPUT); pinMode(morse, OUTPUT); digitalWrite(dial, HIGH); //Papan pemicu MP3 aktif rendah, jadi mulailah dengan HIGH. digitalWrite(morse, HIGH); //Papan pemicu MP3 aktif rendah, jadi mulailah dengan HIGH. Serial.begin(9600); keypad.addEventListener(keypadEvent); //tambahkan pemroses peristiwa untuk keypad ini } void loop(){ keypad.getKey(); } //tangani beberapa peristiwa khusus void keypadEvent(KeypadEvent eKey){ switch (keypad.getState()){ case PRESSED: Serial.print("Pressed: "); //Untuk pemantauan Serial.println(eKey); //Untuk pemantauan digitalWrite(dial, LOW); //Putar file audio bip dial; ini terjadi untuk setiap penekanan tombol delay(50); digitalWrite(dial, HIGH); switch (eKey){ case '*': checkPassword(); break; // * adalah tombol enter default: password.append(eKey); } } } void checkPassword(){ if (password.evaluate()){ Serial.println("Success"); //Pemantauan password.reset(); //Hapus entri kunci digitalWrite(morse, LOW); //Putar file audio petunjuk delay(50); digitalWrite(morse, HIGH); }else{ Serial.println("Wrong"); //Pemantauan password.reset(); //Hapus entri kunci untuk percobaan kode akses berikutnya } }
