Pemindai Jarak Laser Hemat Biaya untuk Arduino – Cepat, Handal & Terjangkau

Komponen dan Perlengkapan

Alat dan Mesin yang Diperlukan

Aplikasi dan Layanan Online

Tentang Proyek

Butuh modul pemindai jarak laser cepat dan murah untuk proyek Arduino Anda?

Tentu, Anda dapat menggunakan modul khusus untuk tugas ini, namun sebagian besar memiliki harga yang mahal. Modul VL53L0X/VL53L1X murah, namun memiliki sudut pandang yang sangat luas.

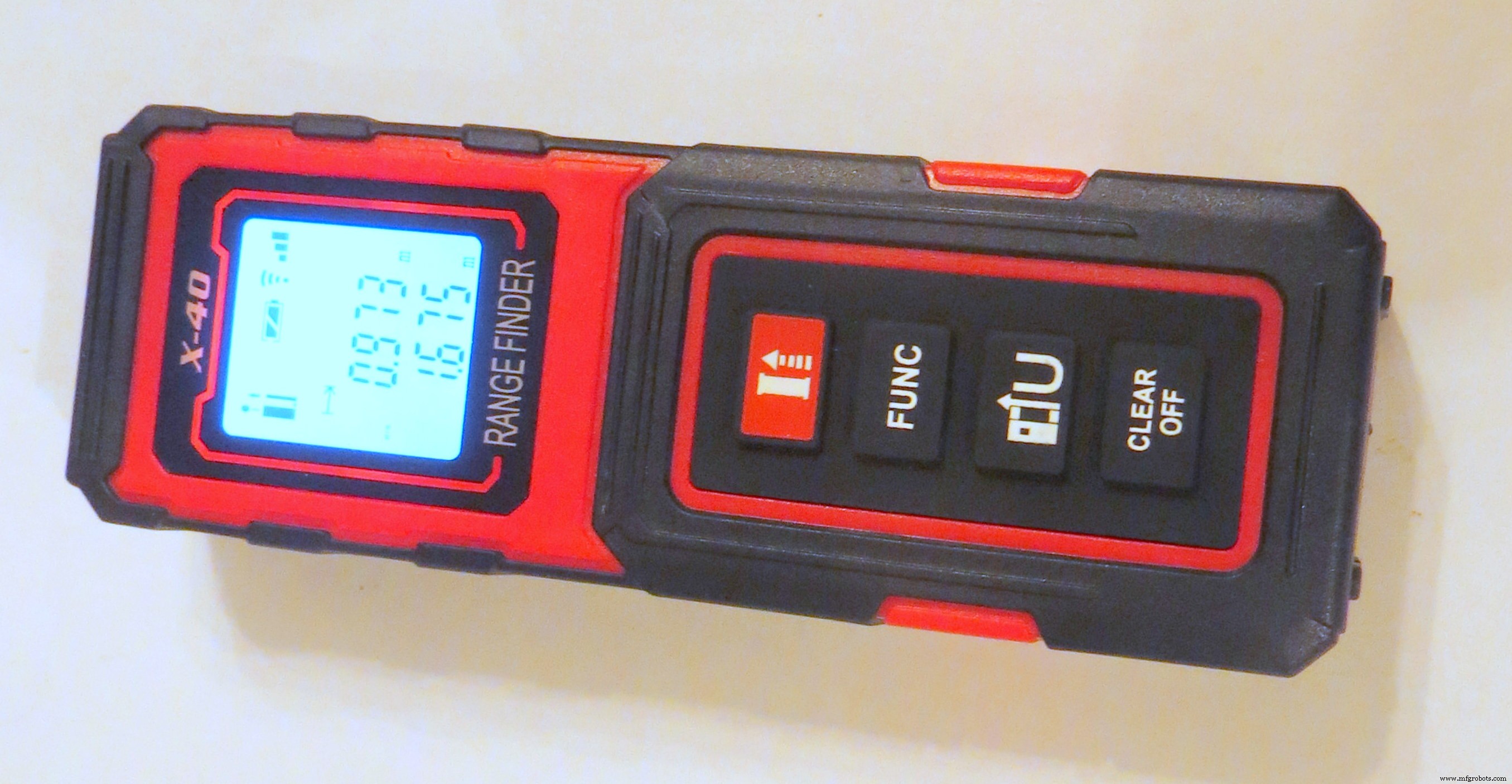

Jadi saya menemukan solusi: menggunakan pita ukur laser "X-40" murah sebagai pemindai jarak laser. Perangkat ini beralih $20 dan kurang dan dapat mengukur jarak hingga 40m dengan akurasi ~3mm. Namun ada dua masalah - tidak ada cara untuk mendapatkan bacaan dari pita ukur dan pengukuran lambat - kurang dari 1 Hz.

Untuk menyelesaikan masalah ini saya melakukan reverse engineering pita ukur laser tersebut dan menulis firmware saya sendiri untuk mikrokontroler STM32 modul pemindai jarak laser. Kecepatan pengukuran penting bagi saya dan saya dapat mencapai ~60 Hz, namun jarak maksimum stabil berkurang menjadi ~6 m (jarak maksimum penuh 37 m, namun saya tidak mengujinya).

Akurasi pengukuran jarak dapat bervariasi dari 1 mm hingga 10 mm tergantung pada warna dan jarak target.

Dimensi modul: 25x13x50 mm.

PERHATIAN PENTING: ANDA AKAN KHILAF FIRMWARE ASLI, JADI PERANGAKAN TIDAK DAPAT DIGUNAKAN SEBAGAI PITA UKUR LASER LAGI!

Perhatikan bahwa pita ukur laser "X-40" dapat memiliki revisi berbeda dari modul pemindai jarak laser, dan firmware saya hanya mendukung beberapa dari mereka!

"X-40" bukan satu-satunya nama untuk pita ukur laser dengan modul seperti itu - saya tahu bahwa ada beberapa pita ukur laser China yang berbeda dengan modul yang sesuai.

Langkah 1: Melepas rangkaian pita ukur laser

Mari kita lepasi rangkaian pita ukur laser untuk mendapatkan modul pemindai jarak laser darinya.

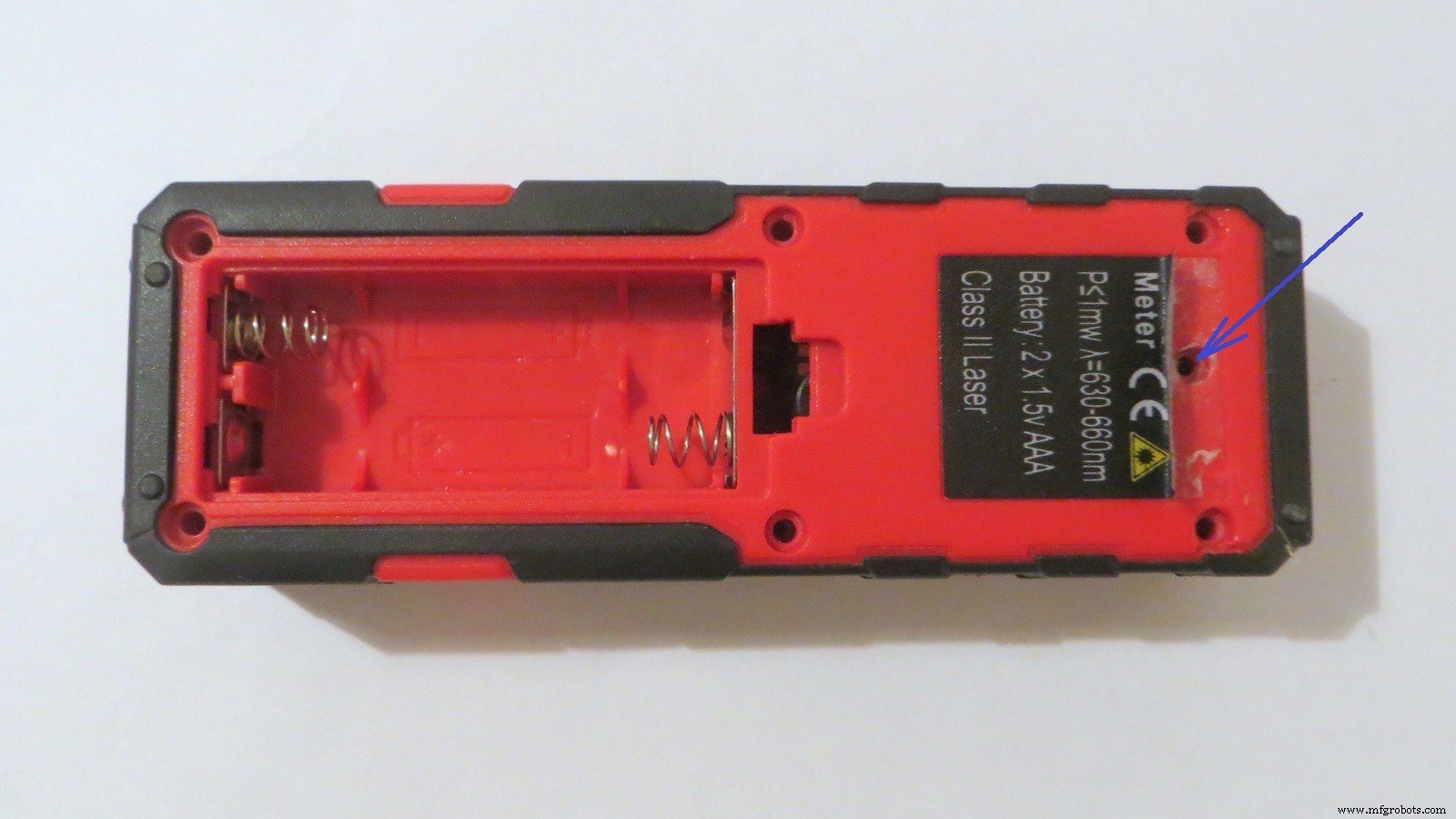

Anda perlu membuka 7 skru dari casing:

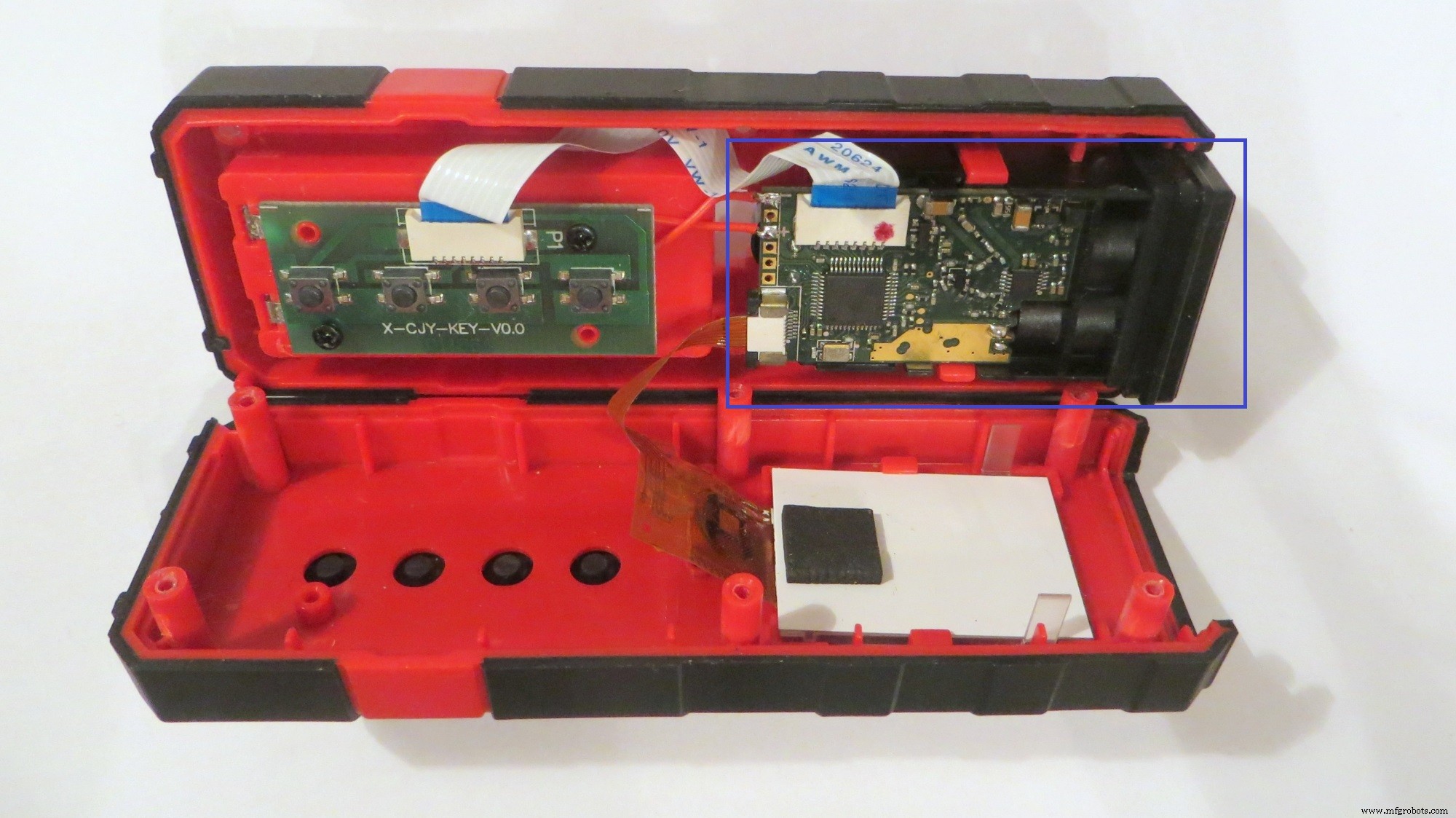

Pita ukur laser yang telah dilepas:

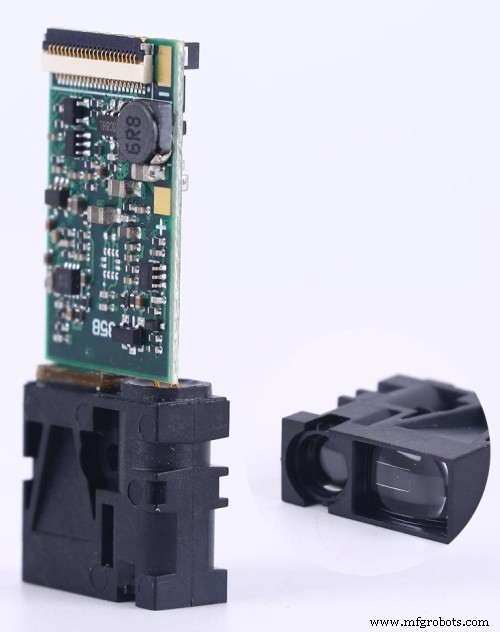

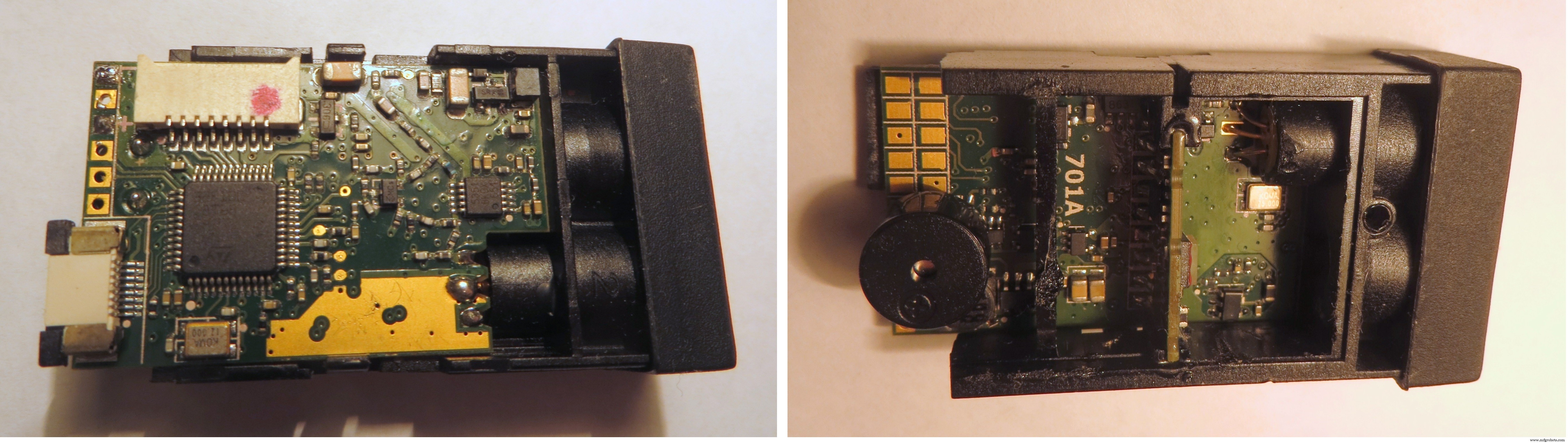

Anda dapat melihat modul pemindai jarak laser kecil di dalam casing perangkat. Anda perlu memutuskan kawat pita dari modul dan mengeluarkan modul dari casing:

Perhatikan bahwa modul ditandai sebagai "701A". Firmware saya hanya mendukung versi modul "512A" dan "701A". Beberapa pengguna mengonfirmasi bahwa modul "703A" juga berfungsi (saya tidak mengujinya).

UPD 11/2019:
Perhatian: Ditemukan bahwa pita ukur laser "x-40" yang lebih baru dilengkapi dengan modul "M88B". Tandai adalah "88B" di PCB dekat MCU. Modul ini didasarkan pada mikrokontroler STM32F0 (memiliki paket QFN-32). Modul ini tidak didukung oleh firmware saya!

UPD 10/2021:
Perhatian: dukungan ditambahkan untuk modul U85B: lihat tautan! Digunakan dalam jenis pita ukur laser modern.

Jika modul Anda didukung, Anda perlu mencabut kawat daya dari modul.

Langkah 2: Memprogram modul pemindai jarak laser

Anda perlu menulis firmware khusus ke mikrokontroler modul untuk mendapatkan fungsionalitas yang diperlukan.

1. Pertama Anda perlu menyolder beberapa kawat untuk memprogram mikrokontroler. Pinout ditunjukkan dalam gambar:

Hubungkan pin 7-8 dari konektor keyboard - ini diperlukan untuk menyala.

Baris "GND"dan "Vbat" harus terhubung ke sumber daya. Rentang tegangan daya adalah +2.7...+3.3V. Harus ada +3.5 V di baris "Vdd" saat daya disuplai ke modul.

Baris "GND", "SWDIO", "SWCLK", "NRST" harus terhubung ke programmer ST-LINK. Baris "NRST" sangat penting - firmware asli mikrokontroler terkunci, jadi baris ini diperlukan untuk memasuki mikrokontroler ke mode pemrograman.

Beberapa programmer memiliki baris ini, dan beberapa (murah) tidak, namun ada solusi untuk masalah ini.

Juga, beberapa programmer (seperti asli "ST-LINK/V2 ") memerlukan baris "Vbat" untuk terhubung dengan baris "VCC/TVCC" programmer.

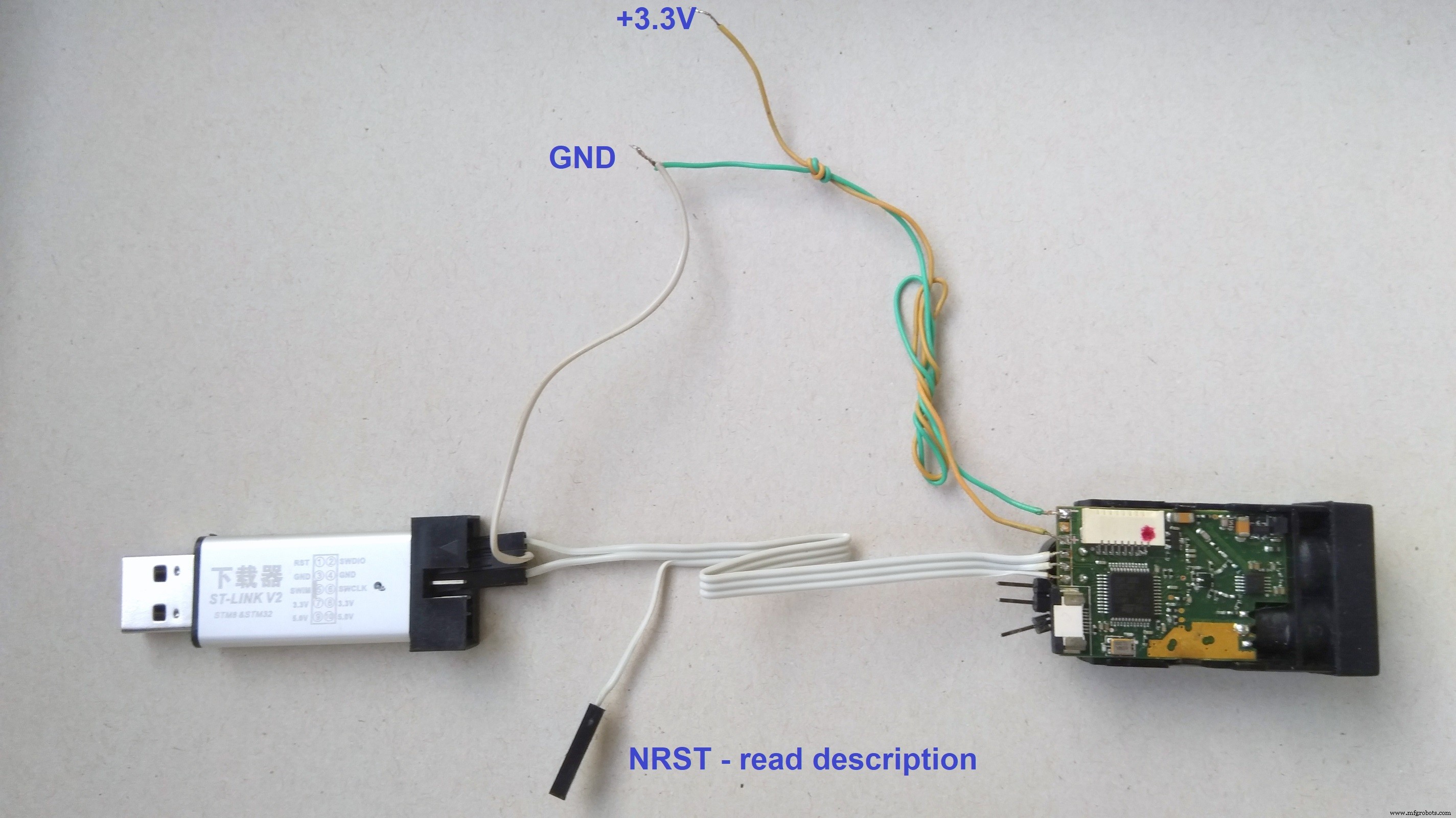

Contoh koneksi (programmer ini tidak memiliki baris "NRST"):

2. Instal "utilitas ST-LINK" ke PC. Jika Anda tidak memiliki pengalaman menggunakan perangkat lunak itu, ada banyak tutorial di Web.

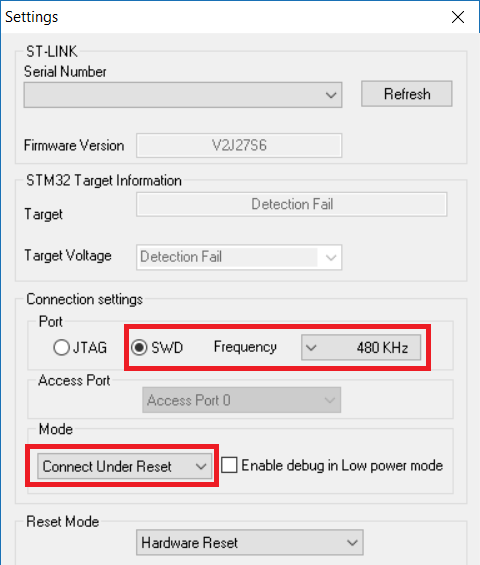

Anda perlu mengonfigurasi utilitas (Target -> Settings):

Jika programmer Anda memiliki output "NRST", Anda cukup menyala dan tekan "Target -> Connect" di utilitas.

Jika tidak memiliki baris seperti itu, Anda perlu melakukan langkah-langkah ini:

Anda harus mendapatkan gambar seperti ini:

3. Flash mikrokontroler terkunci untuk pembacaan, jadi Anda perlu menonaktifkan "Read Out Protection". Anda akan kehilangan firmware asli pada langkah ini!

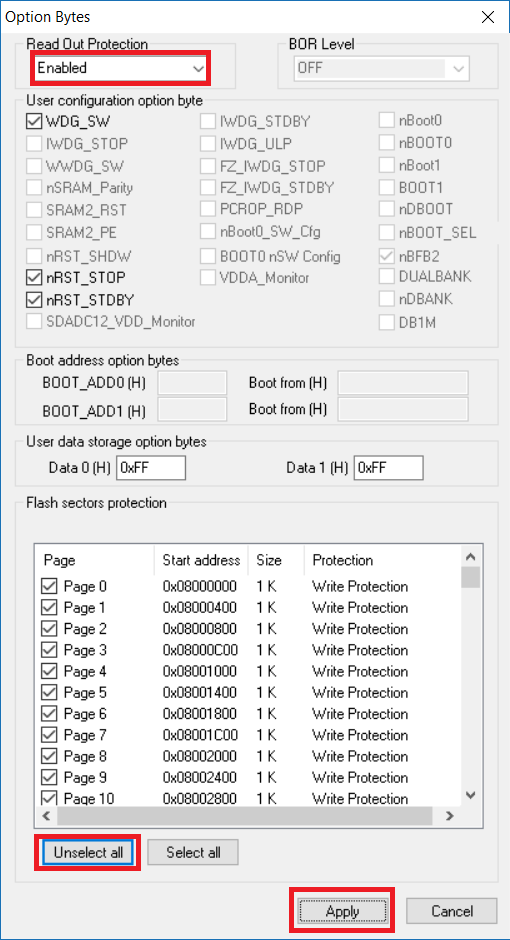

Buka menu Target -> "Option Bytes". Harus ada pengaturan seperti ini:

Alihkan "Read Out Protection" ke "Disabled" dan tekan tombol "Unselect all", lalu tekan tombol "Apply". Coba restart modul (dengan memutuskan daya).

Tekan Target -> Connect. Harus ada informasi tentang koneksi yang berhasil di jendela log dan Anda harus melihat isi memori - terisi dengan 0xFF. Sekarang Anda dapat memuat firmware khusus ke mikrokontroler Flash.

4. Firmware yang diperlukan berada di sini: https://github.com/iliasam/Laser_tape_reverse_engineering/tree/master/Code/Firmware_dist_calculation_fast

Pilih file HEX yang sesuai untuk modul Anda dan unduh ke Flash mikrokontroler menggunakan "utilitas ST-LINK".

Langkah 3: Menghubungkan modul pemindai jarak laser ke Arduino

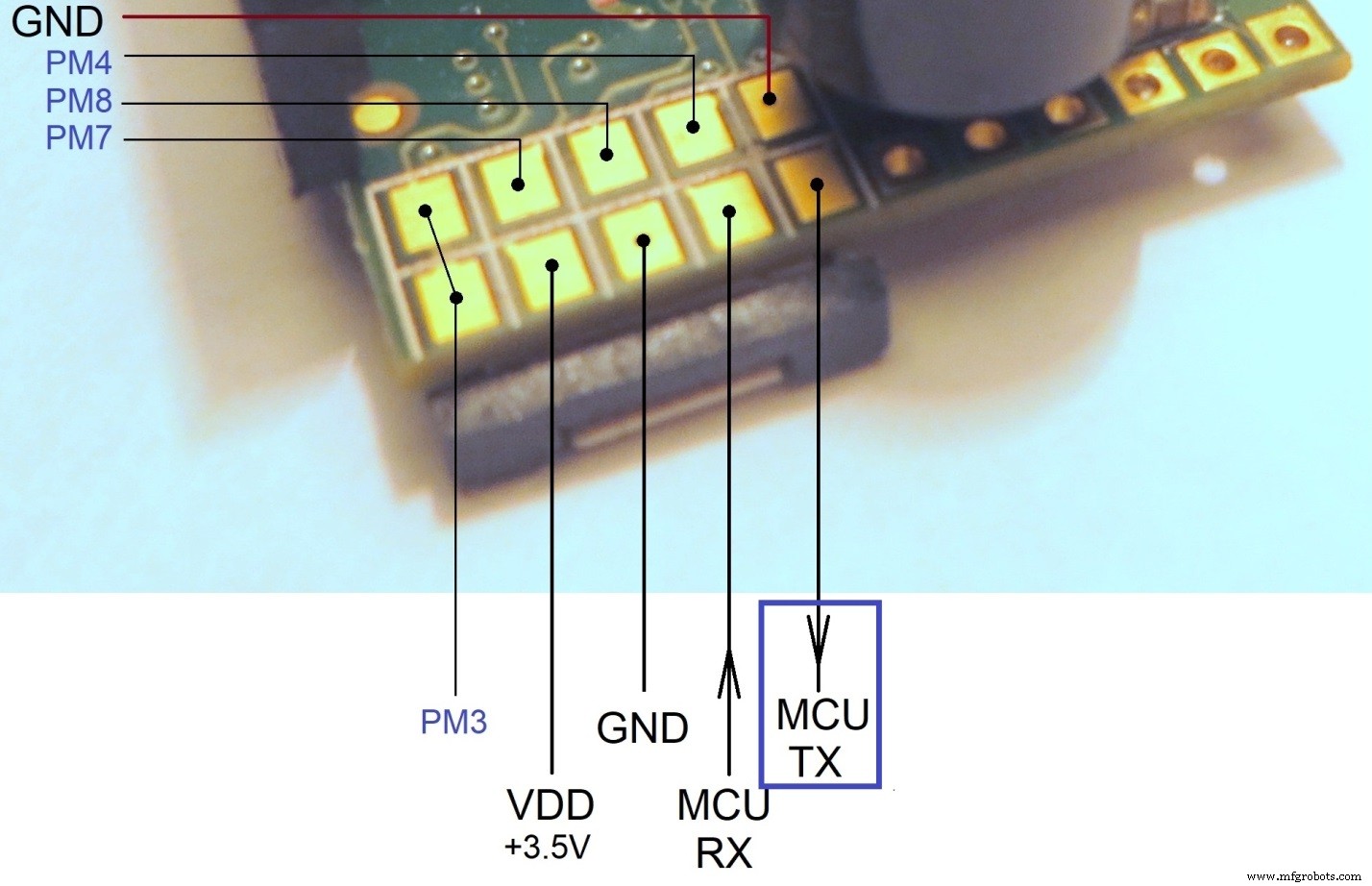

Anda perlu menyolder kawat atau beberapa konektor ke pad TX pada papan:

Lihat skema koneksi di bawah ini.

Pertama, Anda perlu memeriksa bahwa modul pemindai jarak bekerja dengan baik. Pada langkah ini Anda tidak perlu menghubungkan layar OLED ke Arduino - cukup hubungkan baris TX modul pemindai jarak laser ke baris TX Arduino, dan baris daya modul ke sumber daya +3V.

Buat sketsa kosong dan muat ke Arduino. Buka "Serial Monitor" di Arduino IDE. Pilih baud rate: 250000

Jika modul pemindai jarak bekerja dengan baik, Anda akan mendapatkan data yang sama:

Sebenarnya lebih baik menggunakan konverter USB-UART khusus untuk pengujian ini. Pilih baudrate 256000 di utilitasnya (baudrate nyata mikrokontroler x-40).

Kedua, Anda perlu merangkaian lengkap dengan layar.

Hubungkan baris TX modul pemindai jarak laser ke baris RX Arduino (Anda perlu memutuskan kawat ini saat memuat program ke Arduino).

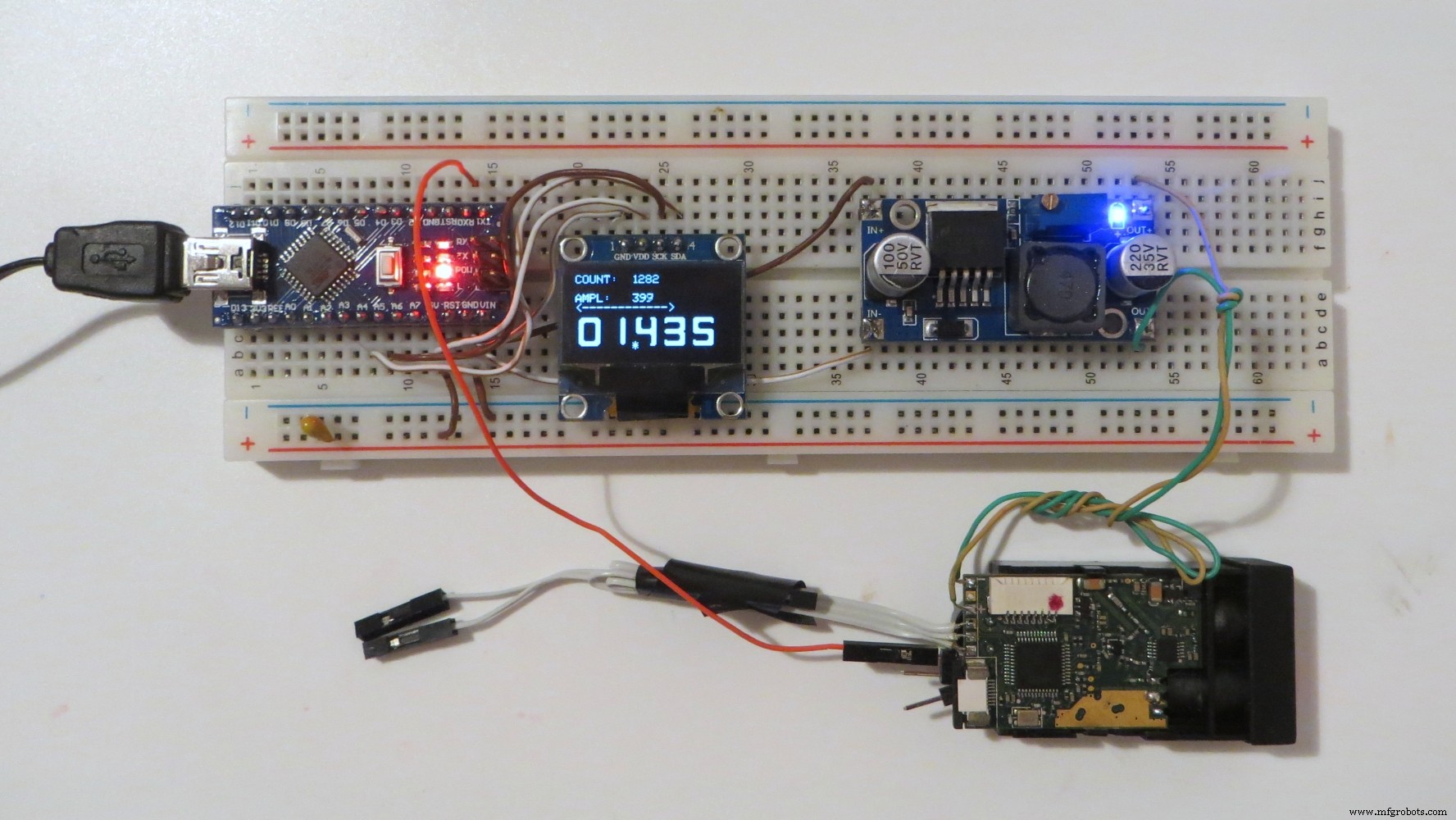

Jika semuanya berfungsi dengan baik, Anda akan mendapatkan hasil yang sama:

Anda dapat melihat layar dengan 3 angka:

Langkah 4: Kalibrasi nol

Setelah mulai pertama kali, modul pemindai jarak laser perlu dikalibrasi.

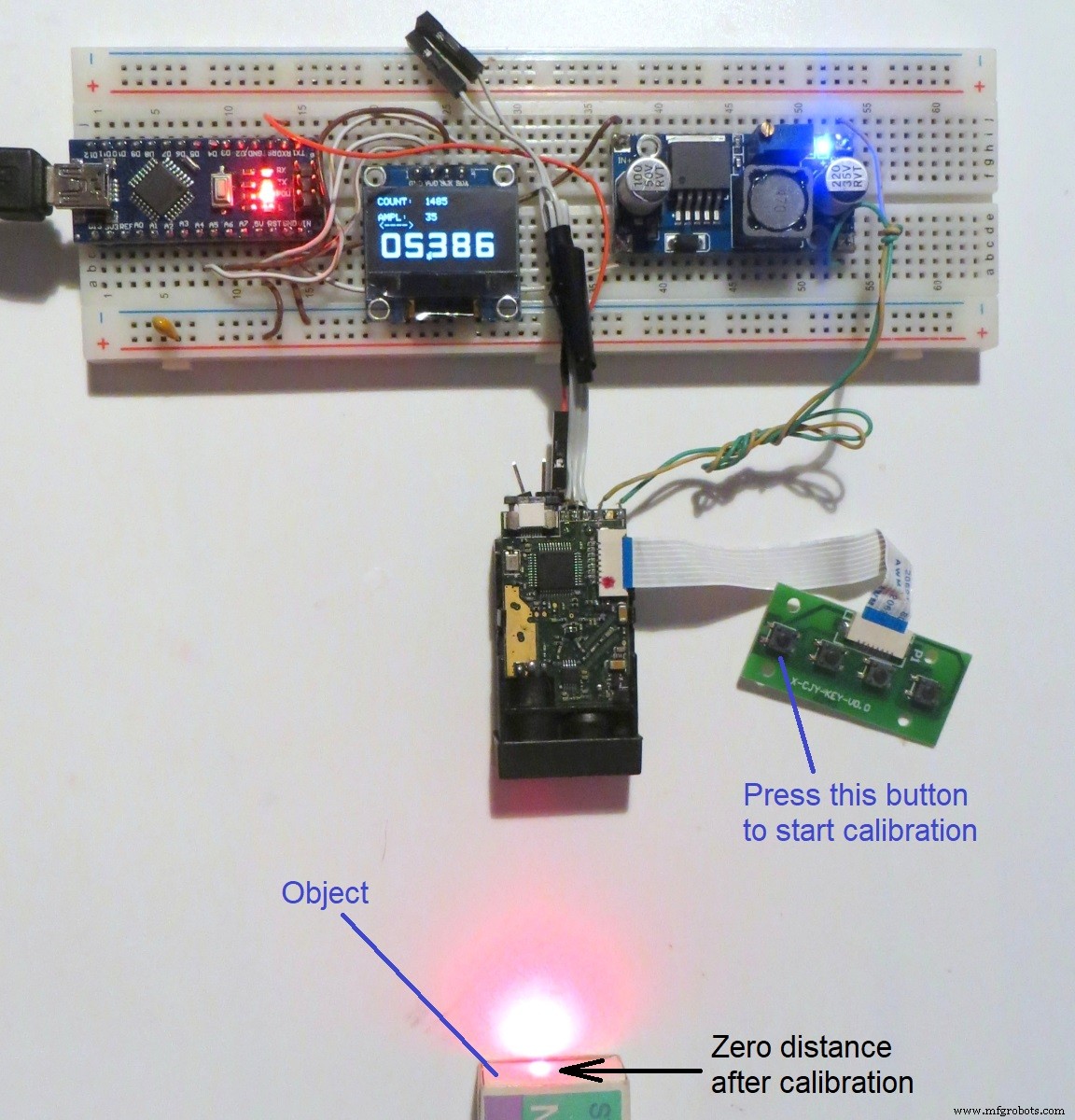

Anda perlu menempatkan objek putih pada jarak tertentu dari modul. Jarak ke objek ini akan menjadi jarak nol untuk modul pemindai jarak. Untuk memulai proses kalibrasi Anda perlu menghubungkan keyboard dari pita ukur laser dan menekan tombol terendah. Modul akan berbunyi dua kali - saat awal kalibrasi dan di akhir (durasi kalibrasi sekitar 10 detik).

Sekarang Anda dapat menggunakan modul pemindai jarak laser ini.

Tautan:

1. Github - hasil reverse engineering dan kode sumber.

2. Habr.com - artikel yang diterjemahkan Google tentang proses reverse engineering pita ukur laser.

Maaf untuk bahasa Inggris saya - saya dari negara non berbahasa Inggris.

Kode

Sketch Arduino
Tidak ada pratinjau (hanya unduhan).
Github

Kode untuk pita ukur laser https://github.com/iliasam/Laser_tape_reverse_engineering

Skematik

Skema rangkaian breadboard
