Simbol Pemesinan GD&T Penting Yang Harus Diketahui Setiap Insinyur CNC

Pengerjaan logam CNC adalah kerajinan presisi yang menuntut kontrol kualitas yang ketat. Bahkan sepersekian inci pun dapat mengubah unit fungsional menjadi kegagalan. Untuk menjamin konsistensi, engineer mengandalkan bahasa standar dimensi dan toleransi geometris (GD&T).

Apa itu GD&T?

GD&T adalah kerangka kerja standar industri untuk mendefinisikan dan mengkomunikasikan toleransi, bentuk, orientasi, dan lokasi fitur pada gambar. Daripada menulis spesifikasi yang panjang, satu simbol menyampaikan toleransi yang lengkap. Sistem ini menggunakan 14 simbol dasar, yang disusun dalam tiga kategori utama:bentuk, orientasi, dan lokasi.

Kategori Simbol GD&T

1. Bentuk Toleransi

Simbol bentuk mengontrol keseluruhan bentuk fitur, menyempurnakan batas ukuran, dan memastikan keseragaman di seluruh bagian.

Kerataan

Kerataan menentukan tingkat permukaan yang harus dicapai, tidak bergantung pada datum atau fitur referensi apa pun. Hal ini penting ketika suatu bagian memerlukan permukaan rata yang seragam.

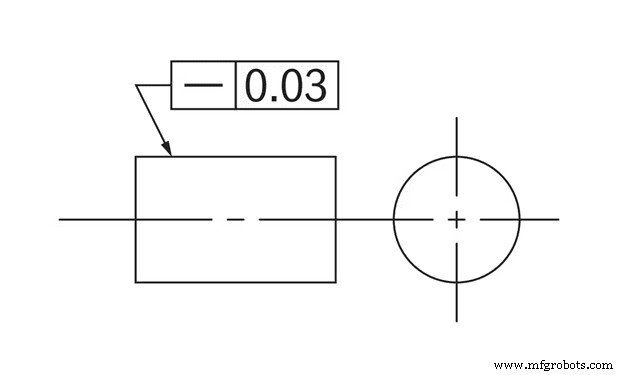

Kelurusan

Kelurusan membatasi penyimpangan suatu garis atau permukaan dari garis lurus sebenarnya dalam dua dimensi. Ini sering diterapkan pada permukaan datar seperti permukaan balok.

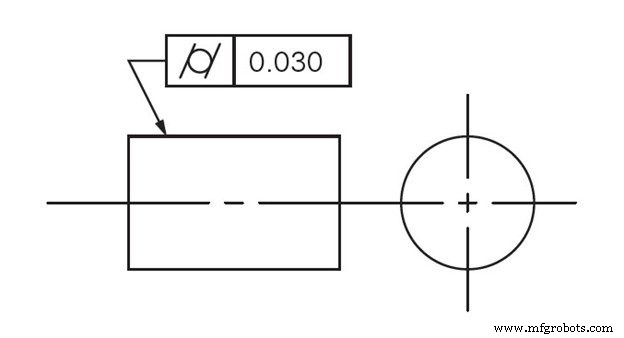

Silinder

Silinder mengukur seberapa dekat suatu fitur sesuai dengan silinder sebenarnya. Dua silinder konsentris—bagian dalam dan luar—menentukan zona toleransi di sepanjang bagian.

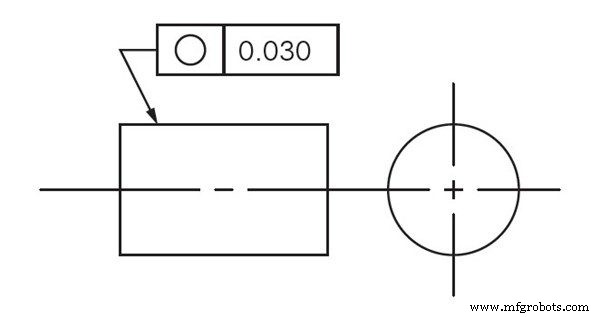

Kebulatan (Kebulatan)

Sirkularitas menggambarkan bagaimana suatu penampang cocok dengan lingkaran yang sebenarnya. Berbeda dengan silindris, ini hanya berlaku pada bidang 2D.

2. Toleransi Orientasi

Simbol orientasi mengontrol kemiringan fitur relatif terhadap datum. Biasanya diterapkan bersamaan dengan dimensi sudut dasar dan juga dapat memengaruhi bentuk saat digunakan pada permukaan.

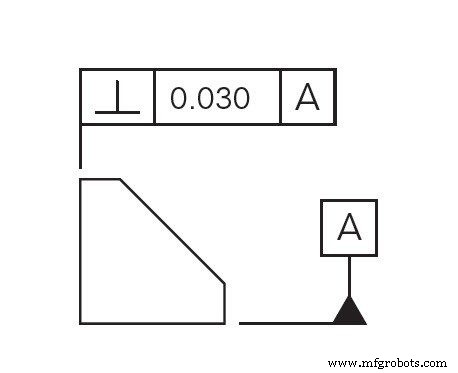

tegak lurus

Tegak lurus memastikan permukaan atau garis yang direferensikan berada pada sudut 90° terhadap permukaan atau garis datum.

Paralelisme

Paralelisme mengharuskan suatu fitur berjalan sejajar dengan permukaan datum atau garis di seluruh panjangnya.

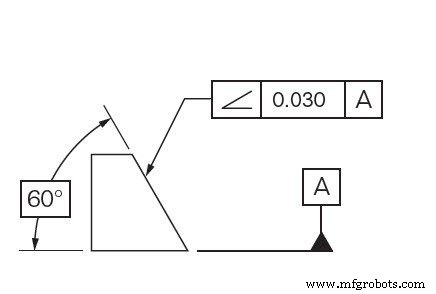

Angularitas

Angularitas menentukan hubungan sudut yang tepat antara fitur dan datum, melampaui batasan tegak lurus 90°.

3. Toleransi Lokasi

Simbol lokasi mengatur penempatan fitur secara tepat. Mereka dipasangkan dengan dimensi linier dasar dan dapat mengontrol posisi, profil, dan geometri keseluruhan.

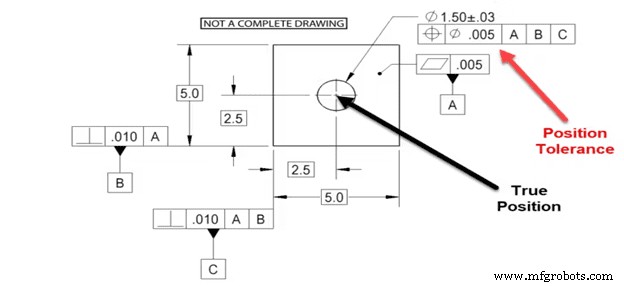

Posisi

Posisi, atau posisi sebenarnya, menentukan letak bidang median atau sumbu suatu fitur. Simbol ini dapat diterapkan terlepas dari ukuran fitur atau kondisi material, menjadikannya salah satu simbol GD&T yang paling serbaguna.

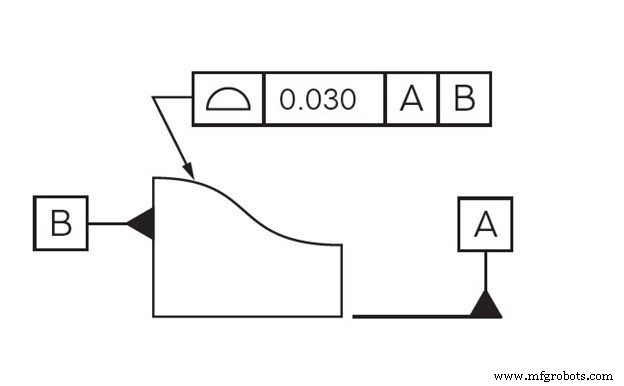

Profil Permukaan

Simbol ini mendefinisikan zona toleransi 3D di sekitar permukaan—biasanya berupa kurva atau bentuk—yang memastikan setiap titik di permukaan berada dalam zona tersebut.

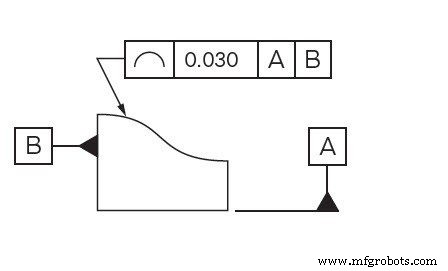

Profil Garis

Profil garis menciptakan zona toleransi 2D di sekitar fitur linier, sehingga memungkinkan variasi penampang terkontrol untuk bentuk melengkung atau tidak beraturan.

Pemesinan dan Pengiriman Presisi dari Winndeavour

Dalam pengerjaan logam, presisi tidak dapat dinegosiasikan. Bagian-bagiannya harus benar-benar sesuai dengan ruang yang ditentukan, itulah sebabnya desain dan pelaksanaan yang cermat sangat penting. GD&T menyediakan bahasa universal yang menghemat waktu, mengurangi kesalahan, dan memastikan hasil berkualitas tinggi.

Winndeavour berdedikasi untuk mengirimkan komponen presisi sesuai jadwal. Pelajari cara kami mengintegrasikan GD&T dan teknologi CNC canggih untuk memenuhi spesifikasi Anda dengan mengunjungi situs web kami atau menghubungi tim kami.
