Dev kit menyederhanakan desain analog dengan AFE presisi MCU

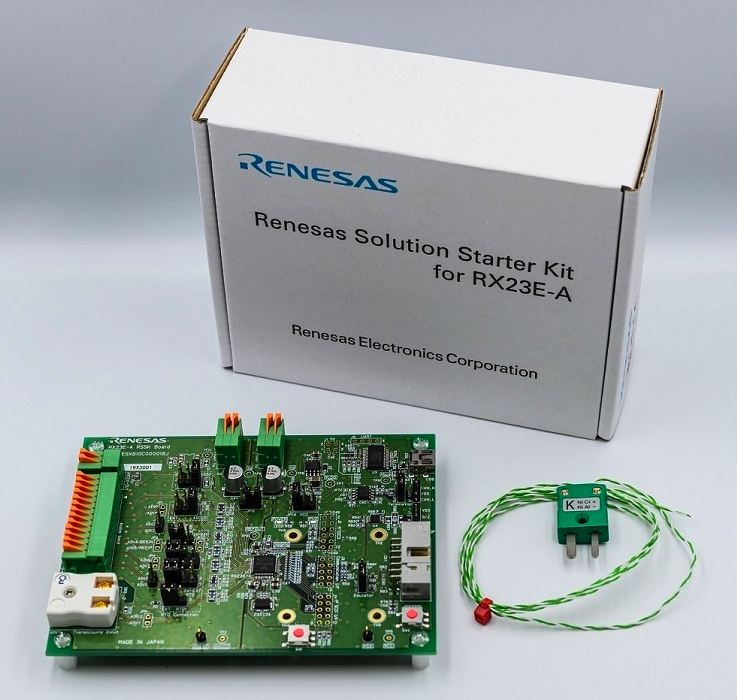

Renesas Solution Starter Kit (RSSK) menawarkan perangkat keras, perangkat lunak, dan alat untuk mengevaluasi ADC delta-sigma 24-bit presisi mikrokontroler RX23E-A. Dengan RSSK, pengguna tanpa pengalaman pengembangan analog front end (AFE) dapat secara akurat mengevaluasi karakteristik analog ke tingkat nanovolt.
Mikrokontroler RX23E-A 32-bit memanfaatkan AFE yang mengukur suhu, tekanan, aliran, dan berat dengan presisi kurang dari 0,1% tanpa kalibrasi, menjadikannya sangat cocok untuk otomatisasi industri dan peralatan pengukuran. Papan evaluasi RSSK dilengkapi dengan blok terminal plug-in untuk menghubungkan berbagai sensor tanpa penyolderan, konektor termokopel, dan sirkuit kompensasi sambungan referensi yang diperlukan untuk pengukuran termokopel, serta IC driver RS-485 dan CAN.

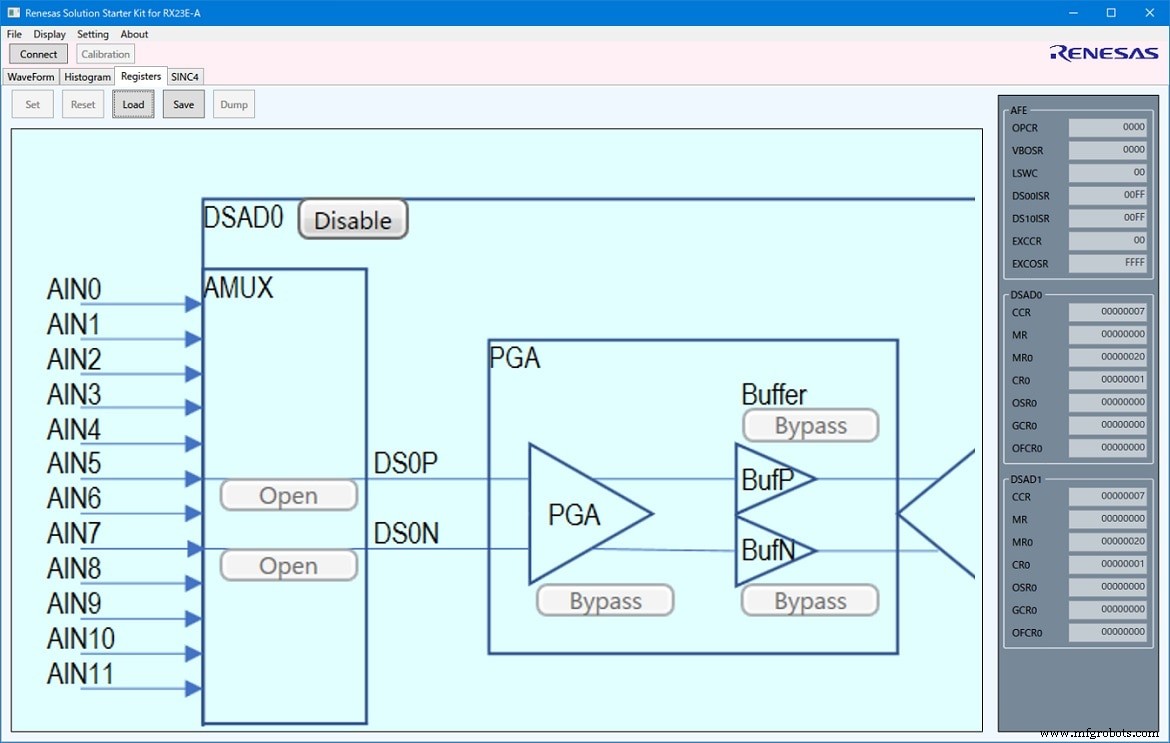

Melalui PC dan GUI kit (gambar di bawah), pengguna dapat memasukkan dan mengubah pengaturan untuk berbagai parameter AFE dan ADC, serta menampilkan grafik dan histogram hasil konversi A/D.
Daya disuplai melalui koneksi USB. Selain itu, papan evaluasi dapat dihubungkan ke emulator untuk pengembangan aplikasi.
Kit Pemula Solusi Renesas untuk mikrokontroler RX23E-A berharga $464.
