Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Kapasitor vs. Resistor

Tidak seperti resistor, yang mengizinkan arus proporsional terhadap penurunan tegangan, kapasitor menolak perubahan tegangan. Mereka menyerap atau menyediakan arus saat mencair atau mengisi daya ke level tegangan baru.

Arus yang mengalir “melalui” kapasitor sebanding langsung dengan laju perubahan tegangan di seluruhnya—efek yang dikenal sebagai reaktansi. Perilaku ini berlawanan dengan reaktansi induktif yang diamati pada induktor.

Karakteristik Rangkaian Kapasitor

Hubungan antara perubahan arus dan tegangan diekspresikan secara matematis sebagai:



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya



Di sini, de/dt (atau dv/dt) menunjukkan laju perubahan tegangan instanta (volt per detik), C adalah kapasitansi dalam Farad, dan i adalah arus dalam Ampere.

Untuk mengilustrasikan konsep ini, pertimbangkan rangkaian AC sederhana saja:



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Dalam rangkaian kapasitif murni, tegangan kapasitor tertinggal arus sebesar 90°.

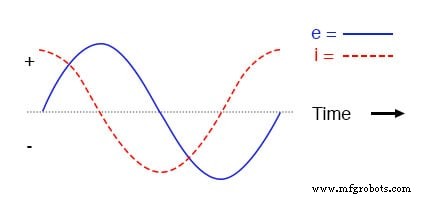

Mencetak grafik tegangan dan arus menunjukkan selisih fase 90°:

Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Gelombang dalam rangkaian kapasitif murni.

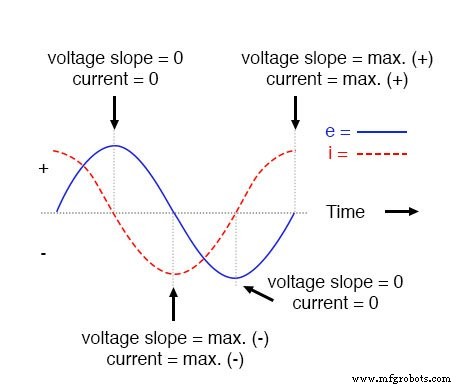

Arus instanta adalah nol ketika tegangan mencapai puncak (tidak ada perubahan). Ini mencapai maksimumnya ketika kemiringan tegangan paling tajam, yaitu pada titik silang nol. Akibatnya, arus memimpin tegangan sebesar 90°, dan tegangan tertinggal di belakang arus.



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Tegangan tertinggal arus sebesar 90° dalam rangkaian kapasitif murni.

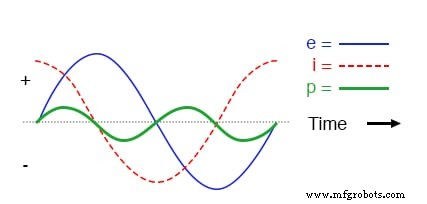

Hubungan daya mencerminkan yang dimiliki induktor: daya instanta osilasi antara nilai positif dan negatif. Kapasitor tidak memanaskan daya; ia hanya bertukar energi dengan rangkaian.



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Daya instanta bergantian antara positif dan negatif dalam rangkaian kapasitif murni.



Reaktansi Kapasitif

Kapasitor menolak perubahan tegangan, yang diterjemahkan menjadi reaktansi terhadap tegangan AC—suatu kuantitas yang diukur dalam ohm dan ditandai sebagai XC. Karena arus proporsional terhadap laju perubahan tegangan, kapasitor mengalirkan lebih banyak arus pada frekuensi yang lebih tinggi dan lebih sedikit pada frekuensi yang lebih rendah.

Oleh karena itu, reaktansi kapasitif berbanding terbalik dengan frekuensi:



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya



Reaktansi Kapasitor 100 µF

Frekuensi (Hz)Reaktansi (Ω)
6026.5258
12013.2629
25000.6366



Tidak seperti reaktansi induktif—yang meningkat dengan frekuensi—reaktansi kapasitif menurun. Persamaan dapat ditulis sebagai XC = 1/(2πfC) = 1/(ωC), di mana ω adalah frekuensi sudut dalam radian per detik.

Dalam rangkaian seri sederhana, arus AC sama dengan tegangan yang diberikan dibagi oleh reaktansi kapasitif, sama seperti hukum Ohm yang berlaku untuk resistor:



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya



Karena tegangan dan arus tidak dalam fase, sudut fase reaktansi kapasitif adalah –90°. Komponen imajiner negatif ini penting untuk menganalisis jaringan AC kompleks yang menggabungkan resistansi dan reaktansi.



Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Rangkaian Kapasitor AC: Reaktansi Kapasitif, Pergeseran Fase, dan Perilaku Daya

Tegangan tertinggal arus sebesar 90° dalam kapasitor.



Kesimpulan Utama
