Urutan Fasa Harmonik

Pada bagian terakhir, kita melihat bagaimana harmonik ke-3 dan semua kelipatan bilangan bulatnya (secara bersama-sama disebut triplen harmonik) yang dihasilkan oleh bentuk gelombang fundamental yang bergeser fase 120° sebenarnya sefase satu sama lain.

Dalam sistem daya tiga fase 60 Hz, di mana fase A , B , dan C terpisah 120°, kelipatan harmonik ketiga dari frekuensi tersebut (180 Hz) jatuh secara sempurna ke fase satu sama lain.

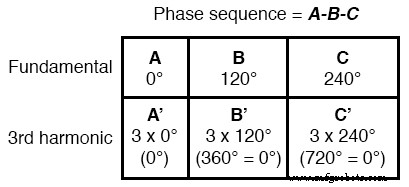

Ini dapat dianggap dalam istilah grafis, (gambar di bawah) dan/atau dalam istilah matematika:

Arus harmonik Fase A, B, C semuanya bertepatan, artinya, tidak ada rotasi.

Tabel Matematika Diperpanjang dengan Harmonik Angka Ganjil

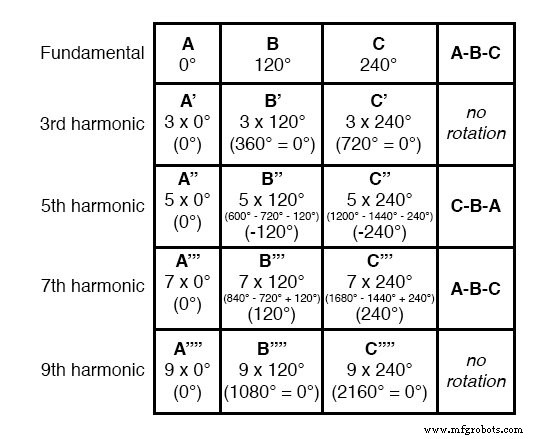

Jika kita memperluas tabel matematika untuk memasukkan harmonik bernomor ganjil yang lebih tinggi, kita akan melihat pola yang menarik berkembang sehubungan dengan rotasi atau urutan frekuensi harmonik:

Harmonik seperti ke-7, yang “memutar” dengan urutan yang sama dengan nada dasar, disebut urutan positif .

Harmonik seperti ke-5, yang "berputar" dalam urutan yang berlawanan sebagai fundamental, disebut deret negatif .

Harmoni rangkap tiga (ke-3 dan ke-9 ditunjukkan pada tabel ini) yang tidak “berputar” sama sekali karena berada dalam fase satu sama lain, disebut deret nol .

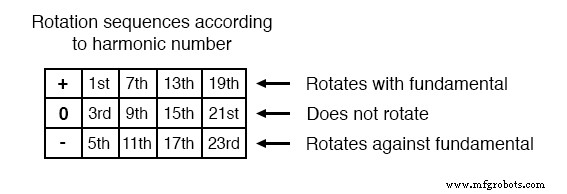

Pola positif-nol-negatif-positif ini berlanjut tanpa batas untuk semua harmonik bernomor ganjil, memberikan ekspresi dalam tabel seperti ini:
