Menguasai Pencarian Boolean di E3.series: Panduan Langkah demi Langkah
Menguasai Pencarian Boolean di E3.series: Panduan Langkah demi Langkah
Dalam artikel ini, Anda dapat memeriksa cara menggunakan ekspresi Boolean untuk mencari berbagai tabel yang disediakan oleh E3.series untuk mengelola proyek Anda. Ekspresi berfungsi untuk memfasilitasi dan mempercepat pencarian untuk istilah dan kondisi tertentu. Lihat artikel video lengkap dan optimalkan proses Anda!
Penyisipan Konnektor dan Fitur E3.formboard
Proyek dimulai dengan penyisipan 4 konektor ke lembar formboard. Konektor yang dipilih adalah "DT04-3P" dan "DT04-2P".
Contoh Konnektor Tipe DT04-3P
Saat menyisipkan komponen database, E3.formboard secara otomatis menyediakan daftar tampilan yang tersedia untuk setiap konektor dan penyisipan tabel dilakukan secara otomatis.
Coba SEKARANG alat E-CAE terdepan di dunia E3.series dengan kursus pelatihan teknis!
Klik pada banner di bawah
Ubah Nama Perangkat yang Tersedia dan Pengaturan

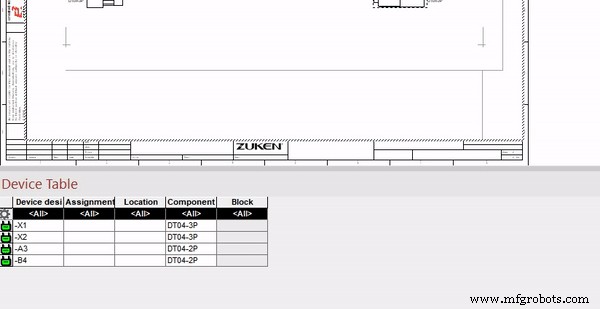

Setelah menambahkan konektor, dua di antaranya diubah namanya untuk mengoptimalkan contoh pencarian lebih lanjut dengan ekspresi logika. Konektor "-X3" dan "-X4" diubah namanya masing-masing menjadi "-A3" dan "-B4".
Jendela Properti Perangkat
Untuk ini, jendela "Device Properties" diakses dengan mengklik tombol kanan mouse pada perangkat di lembar. Kemudian kolom "Device Designation" di jendela "Device" digunakan untuk perubahan nama. Beberapa opsi konfigurasi di jendela ini adalah:
- Device Designation
- Higher Level Assignment
- Location
Tonton Video Lengkap
Langgani saluran Youtube kami di sini untuk lebih banyak video teknis.
Pencarian dengan Ekspresi Boolean
Pencarian ekspresi Boolean bekerja pada tabel pin, tabel perangkat, tabel spreadsheet, tabel terjemahan, dan tabel koneksi.
Cara Mencari Menggunakan Ekspresi Boolean di E3.series
Fungsionalitas ini dapat digunakan untuk mencari beberapa istilah dalam sebuah tabel, yang terhubung dengan ekspresi Boolean, dan operasi Boolean berikut tersedia:
- logical AND (&);
- logical OR (|);
- denial (!);
- kombinasi istilah dalam tanda kurung.
Untuk mencari tabel menggunakan ekspresi Boolean, pertama buka tabel apa pun. Untuk melakukannya, pilih perintah "View" atau "Format" - "Translation Table" di Main Menu dan kemudian sebuah tabel.
Tekan tombol "F7" atau klik kanan pada simbol gear dan pilih "Search".
