15 Komponen PCB Penting Yang Harus Diketahui Setiap Penggemar Elektronik
Resistor

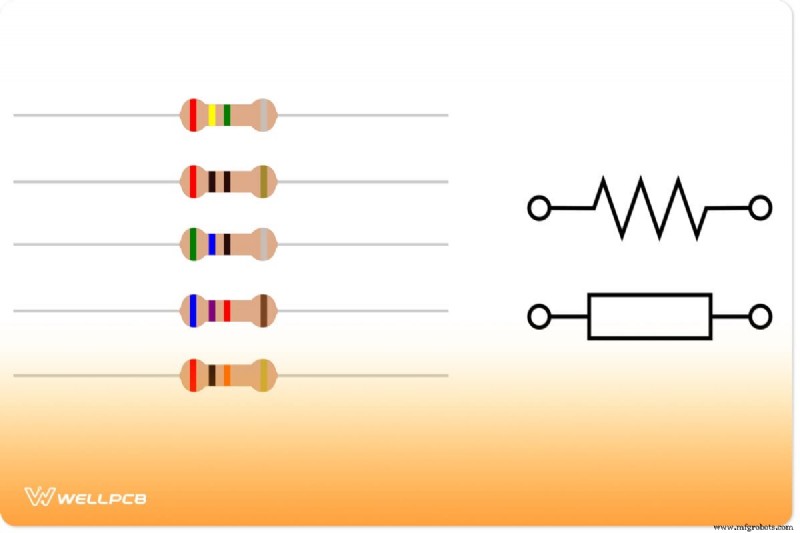

Resistor adalah tulang punggung semua papan sirkuit tercetak (PCB). Mereka membatasi aliran arus dengan membuang energi listrik sebagai panas. Resistor ramah hobi yang paling umum memiliki dua kabel dan kode pita berwarna yang menunjukkan nilai resistansinya. Meskipun terdapat berbagai macam material dan ukuran, tipe lubang tembus standar dan pemasangan di permukaan sudah memadai untuk sebagian besar proyek pemula dan menengah.
Kapasitor

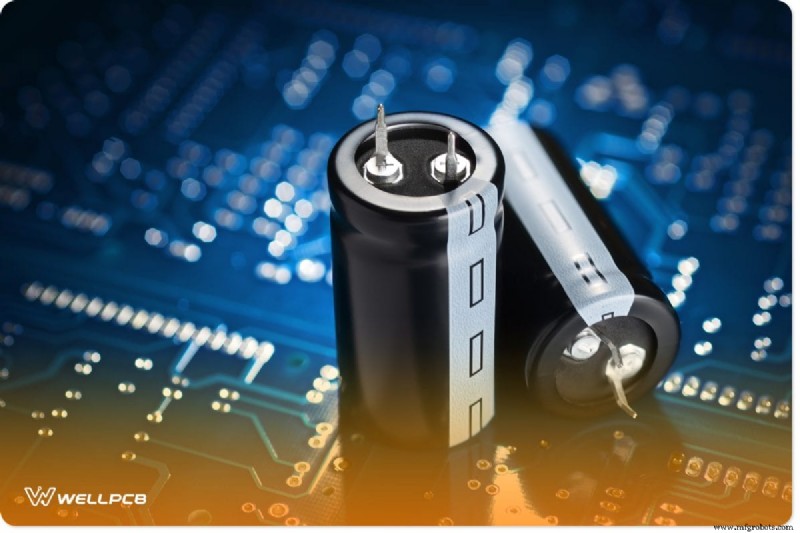

Kapasitor menyimpan dan melepaskan muatan, menghaluskan lonjakan tegangan dan menyaring kebisingan. Mereka datang dalam variasi keramik, elektrolitik, film dan tantalum, masing-masing dipilih berdasarkan kapasitansi, peringkat tegangan dan ukuran fisiknya. Tidak seperti resistor, yang biasanya melebihi jumlah resistor pada papan, kapasitor sangat penting untuk pengaturan waktu, penyaringan, dan penyimpanan energi.
Dioda Pemancar Cahaya (LED)

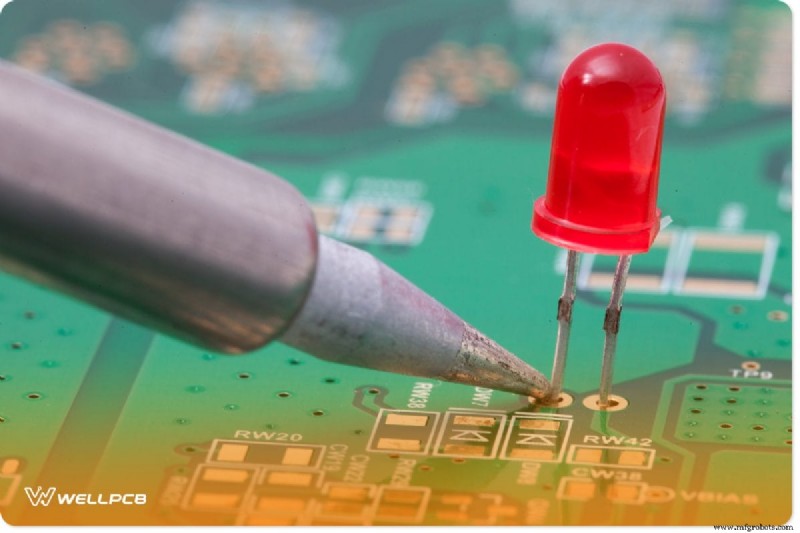

LED mengubah arus listrik menjadi cahaya melalui rekombinasi elektron-lubang di persimpangan semikonduktor. Mereka ada di mana-mana dalam lampu indikator, tampilan, dan pencahayaan dekoratif. Memahami peringkat tegangan dan arus maju adalah kunci untuk mencegah kegagalan dini.
Transistor

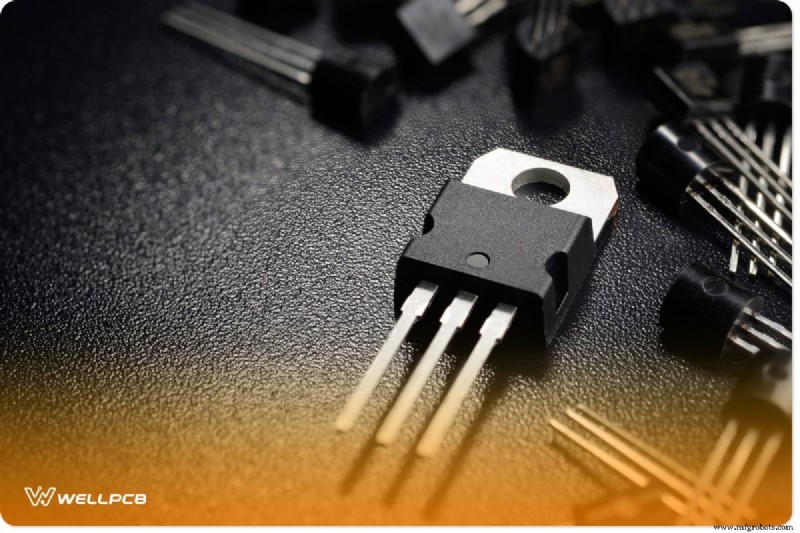

Transistor adalah bahan dasar elektronik modern, yang bertindak sebagai sakelar atau amplifier. Transistor Persimpangan Bipolar (BJT) – PNP dan NPN – memiliki tiga pin (kolektor, basis, emitor). Transistor Efek Medan (FET) menggunakan medan listrik untuk mengontrol aliran arus, sehingga menawarkan impedansi input tinggi dan konsumsi daya rendah.
Induktor

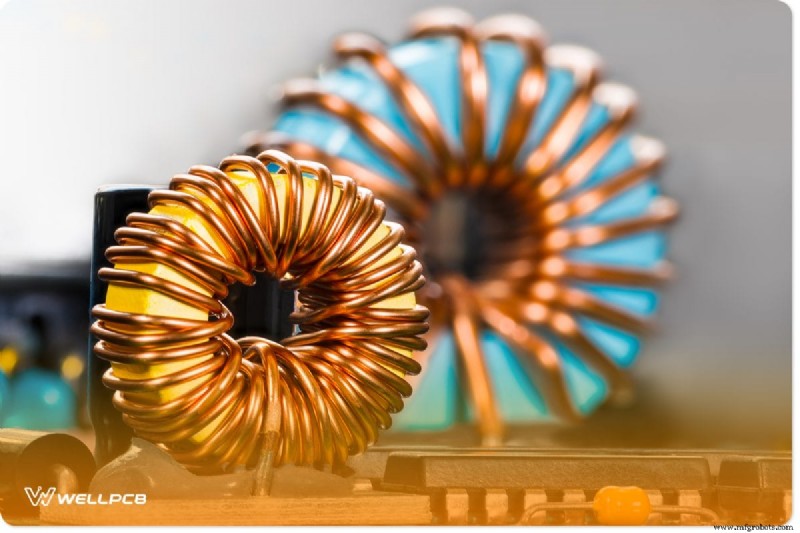

Induktor menyimpan energi magnet ketika arus mengalir melaluinya. Induktansinya meningkat seiring dengan jumlah lilitan kumparan. Pada sirkuit catu daya dan frekuensi radio (RF), induktor menyaring sinyal yang tidak diinginkan dan membentuk sirkuit resonansi dengan kapasitor.
Dioda

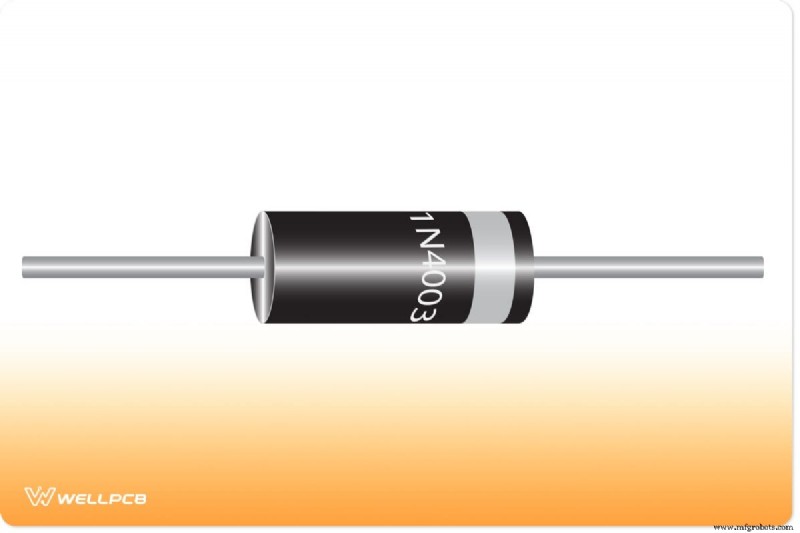

Dioda memungkinkan arus mengalir dalam satu arah saja, memberikan perlindungan terhadap polaritas terbalik dan penyearah. Dioda silikon standar digunakan untuk pengaturan tegangan, sedangkan dioda Schottky menawarkan penurunan tegangan maju yang lebih rendah untuk peralihan kecepatan tinggi.
Sirkuit Terpadu (IC)

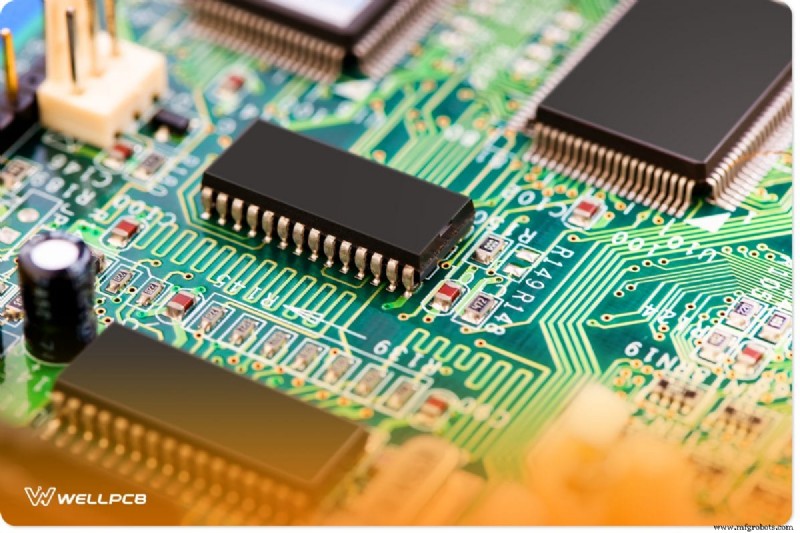

IC memadatkan fungsi logika atau analog yang kompleks ke dalam wafer semikonduktor tunggal. Mulai dari mikrokontroler dan pemroses sinyal digital hingga amplifier diskrit dan pengatur daya. Kekompakan dan keandalannya menjadikannya sangat diperlukan dalam PCB modern.
Transformator

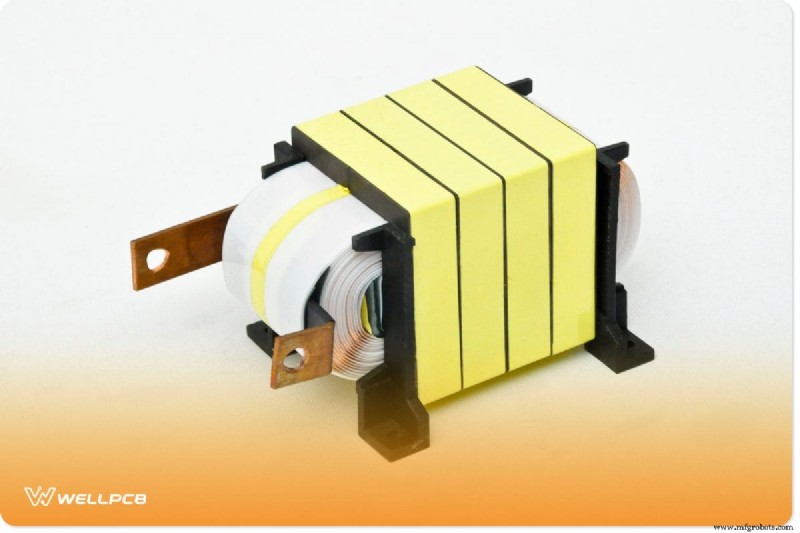

Transformator menyesuaikan tingkat tegangan antar rangkaian sambil menjaga isolasi listrik. Mereka terdiri dari belitan primer dan sekunder pada inti besi bersama. Pasokan listrik industri dan perumahan mengandalkan trafo untuk menurunkan saluran transmisi tegangan tinggi ke tegangan rumah tangga yang dapat digunakan.
Sensor

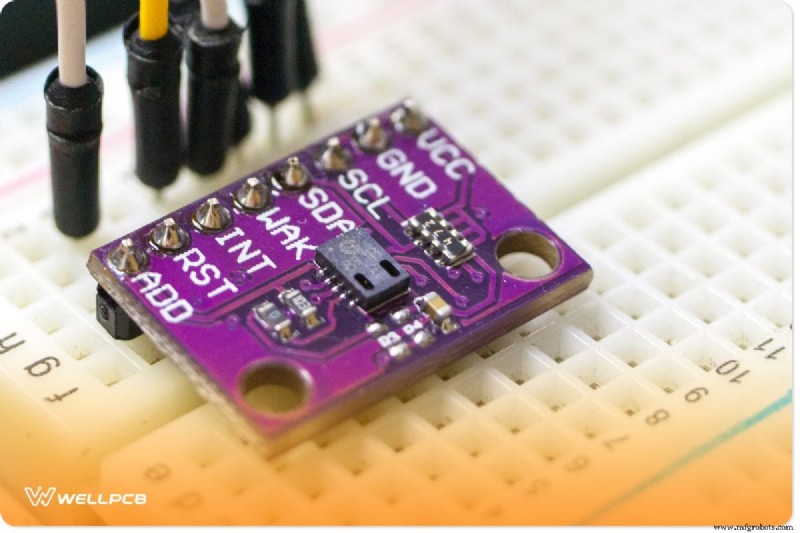

Sensor menerjemahkan fenomena fisik—cahaya, suhu, kelembapan, gerakan, suara—menjadi sinyal listrik. Mereka adalah lini pertama interaksi antara elektronik dan lingkungan, yang memungkinkan perangkat responsif mulai dari ponsel cerdas hingga kendaraan otonom.
Potensiometer

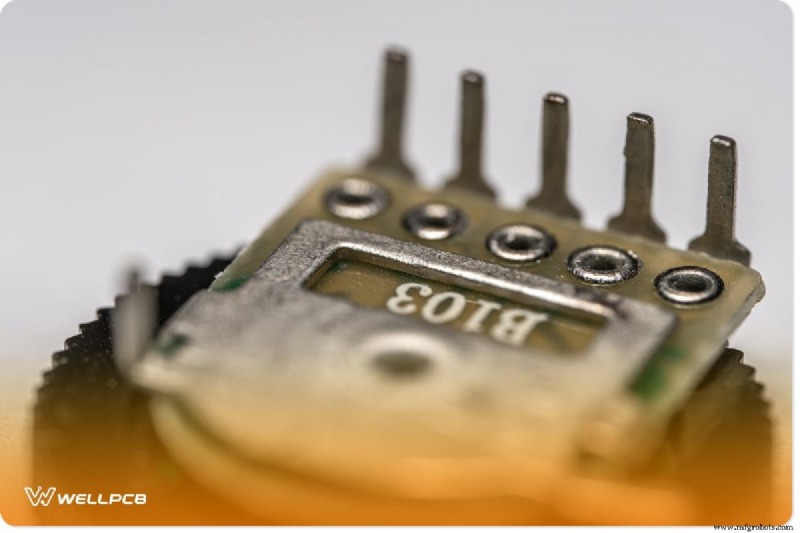

Potensiometer adalah resistor variabel yang memungkinkan pengguna menyesuaikan resistansi secara manual. Kenop putar menyesuaikan kontak geser melintasi track resistif, sedangkan versi linier memberikan kontrol garis lurus yang presisi. Aplikasi umum mencakup kontrol volume dan penyesuaian kalibrasi.
Osilator Kristal

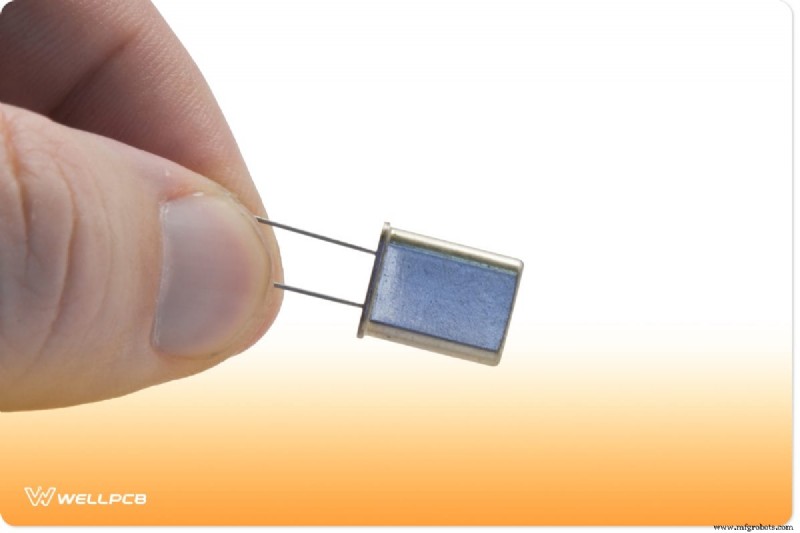

Osilator kristal menghasilkan sinyal jam yang sangat stabil menggunakan efek piezoelektrik kuarsa. Ketepatannya—sering kali hingga beberapa bagian per juta—menjadikannya ideal untuk pengaturan waktu di mikrokontroler, sistem komunikasi, dan jam tangan.
Saklar dan Relai

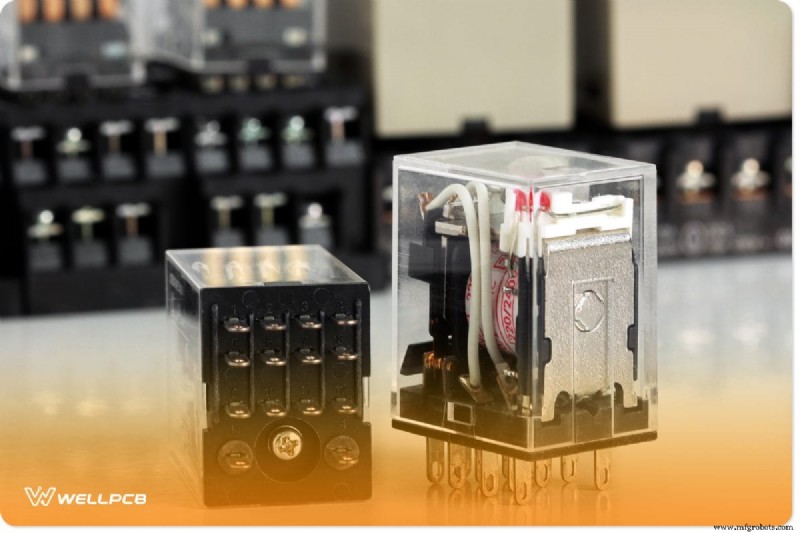

Sakelar membuka atau menutup sirkuit secara mekanis, sedangkan relai menggunakan elektromagnet untuk menggerakkan rangkaian kontak, sehingga memungkinkan satu sinyal kontrol berdaya rendah untuk menggerakkan beban berdaya tinggi. Variasinya—rotari, tombol tekan, geser, dan kait—menawarkan fleksibilitas untuk setiap kebutuhan desain.
Penyearah Terkendali Silikon (SCR)

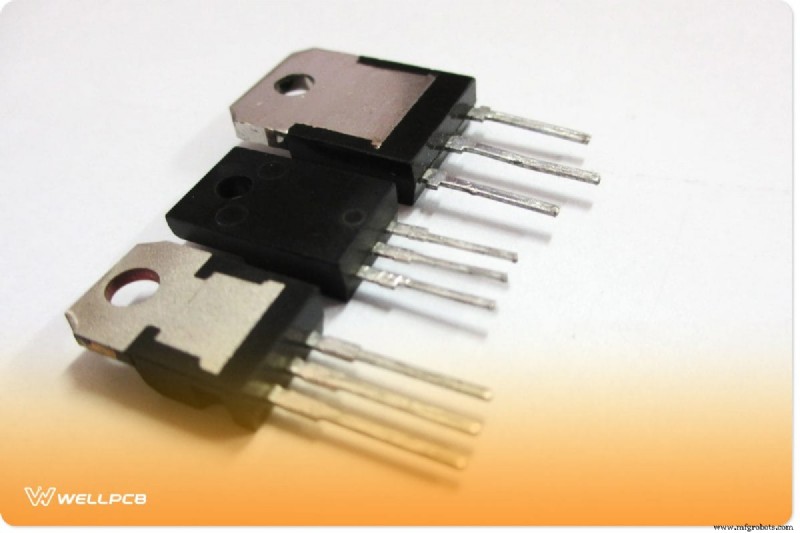

SCR, atau thyristor, menggabungkan fungsi dioda dan transistor menjadi satu perangkat dengan empat lapisan silikon dan tiga terminal (anoda, katoda, gerbang). Setelah dipicu oleh pulsa gerbang, perangkat ini akan bekerja hingga arus turun di bawah nilai penahannya, sehingga ideal untuk kontrol daya tinggi seperti penggerak motor dan konverter daya.
Perangkat Pasif
Komponen pasif—termasuk resistor, kapasitor, induktor, dan dioda—menyimpan atau menghilangkan energi tanpa menghasilkannya. Mereka diklasifikasikan sebagai lossless (misalnya induktor, kapasitor) atau disipatif (misalnya resistor). Pemilihan dan tata letak perangkat pasif yang tepat sangat penting untuk integritas sinyal dan efisiensi daya.
Kabel
Kabel menyediakan jalur fisik untuk aliran arus antar komponen. Konduktor tembaga mendominasi karena konduktivitasnya yang sangat baik, namun aluminium digunakan pada batang bus arus tinggi. Kabel khusus—pita, koaksial, berpelindung—memiliki tujuan tertentu seperti transmisi data, pelindung EMI, atau rangkaian kabel fleksibel.
Kesimpulan
Memahami 15 komponen inti ini membekali Anda untuk merancang, memecahkan masalah, dan berinovasi pada PCB. Baik Anda membuat prototipe proyek hobi atau mengembangkan produk komersial, pengetahuan tentang perilaku setiap bagian sangatlah penting.
