Memilih Bahan PCB yang Tepat:Kriteria Desain &Pemilihan Bahan

Dalam pembuatan PCB, memilih bahan substrat yang tepat sangat penting untuk kinerja, keandalan, dan biaya. Beragamnya pilihan—masing-masing memiliki sifat listrik, termal, dan mekanik yang berbeda—memerlukan evaluasi yang cermat. Panduan ini menjelaskan faktor-faktor utama yang mendorong pemilihan material dan menawarkan saran praktis untuk desainer.

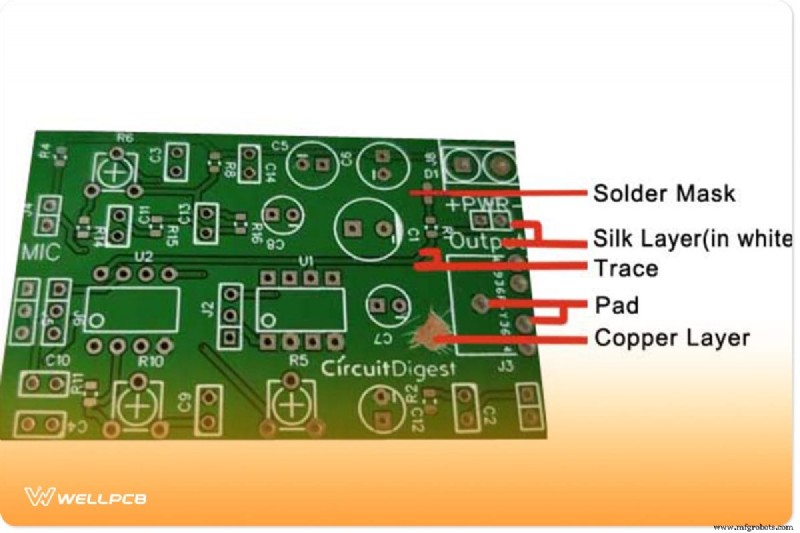

Dasar-Dasar Konstruksi PCB

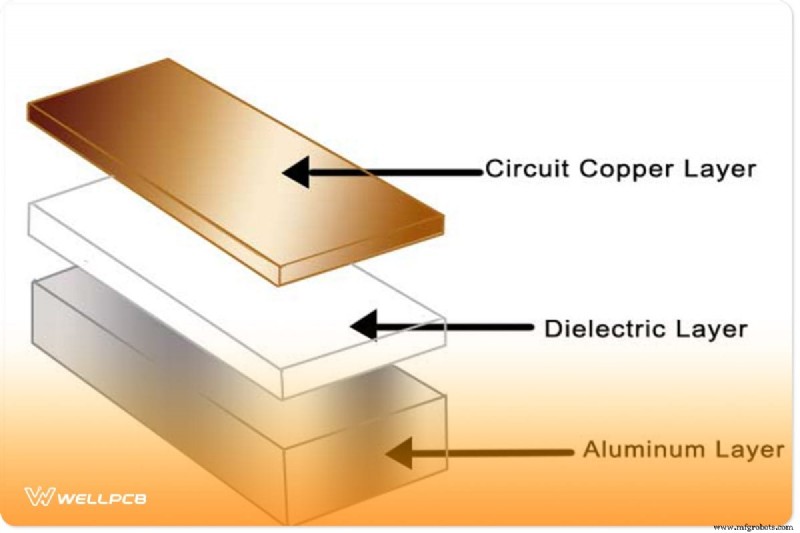

PCB modern biasanya dibuat dari tiga lapisan inti:

• Lapisan Sirkuit :Jejak tembaga, biasanya berukuran 1–10 ons, membawa sinyal dan daya.
• Lapisan Isolasi :Dielektrik yang mengisolasi tembaga dari basa, memberikan isolasi listrik dan konduktivitas termal.
• Lapisan Dasar :Seringkali substrat berlapis aluminium atau tembaga. Aluminium disukai dalam desain berdaya tinggi karena pembuangan panasnya yang unggul dan ketahanan mekanisnya.

Saat memilih alas, pembuangan panas, kekuatan mekanik, dan biaya harus seimbang. Substrat aluminium—terutama yang tebalnya 1 mm—menawarkan kompromi terbaik untuk peralatan elektronika daya yang menuntut.

Lapisan Isolasi

Bahan dielektrik menolak konduksi listrik sekaligus memungkinkan perpindahan panas. Dielektrik yang umum meliputi porselen, mika, kaca, plastik tertentu, dan oksida logam.

Semakin rendah kerugian dielektrik, semakin efisien material tersebut.

Medan listrik yang berlebihan dapat menyebabkan kerusakan dielektrik, mengubah material menjadi konduktor. Memilih material dengan tegangan tembus tinggi akan mengurangi risiko ini.

Dasar-dasar Substrat PCB

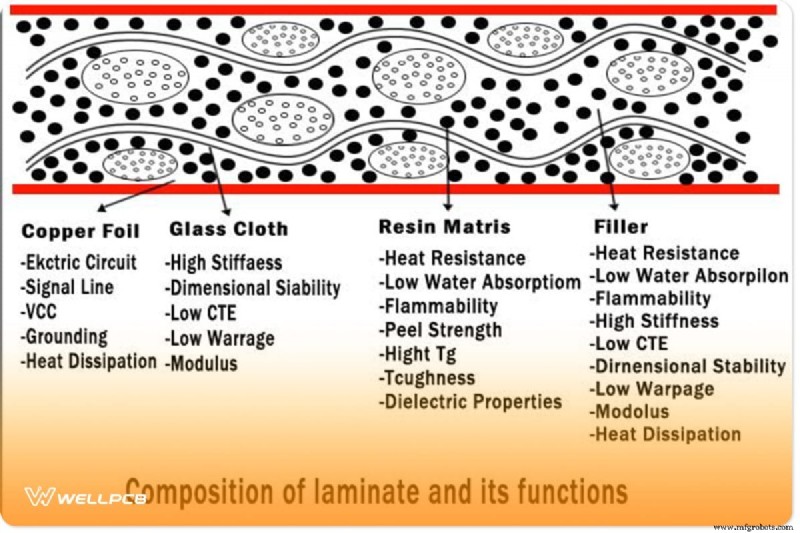

PCB biasanya terdiri dari lapisan atas dan bawah. Substrat—biasanya gabungan serat epoksi dan kaca—menentukan integritas mekanis dan kinerja kelistrikan papan.

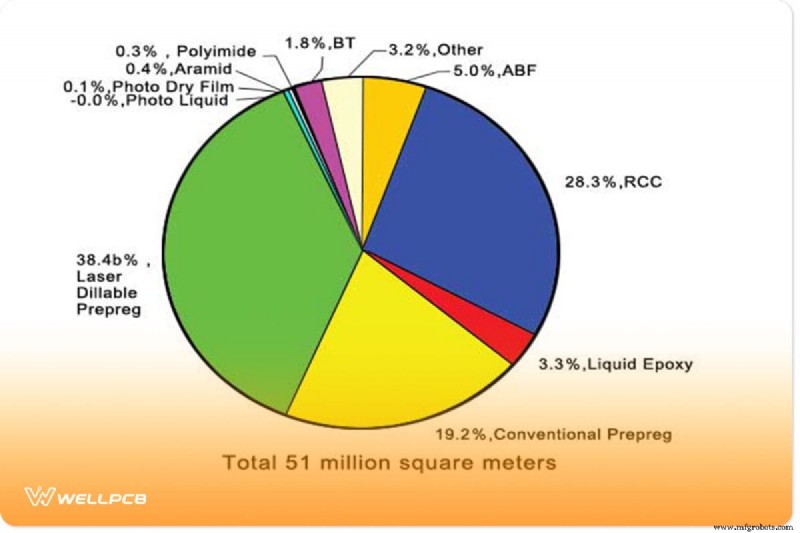

Permintaan substrat global mendekati 51 juta meter persegi setiap tahunnya.

Sebagian besar substrat menggabungkan epoksi dengan campuran BT (butil‑trifluoroetilen), sehingga memperkuat tumpukan dielektrik dengan foil logam untuk mencapai impedansi yang diinginkan.

Bagan di bawah ini merangkum opsi media umum dan penerapan umumnya:

Kelas Material PCB Umum

Tiga kelompok material utama yang banyak digunakan:

• Kaca bukan tenunan – Serat mikro kaca terdispersi dalam resin; cocok untuk lapisan frekuensi tinggi tetapi dengan ketahanan mekanis terbatas.

• Anyaman kaca – Kain kaca ditenun ke dalam substrat; menawarkan kekuatan mekanik yang baik tetapi mungkin berkinerja buruk dalam manajemen termal multilapis.

• Terisi – Berisi keramik atau bahan pengisi lainnya untuk menaikkan konstanta dielektrik; ideal untuk kontrol impedansi presisi.

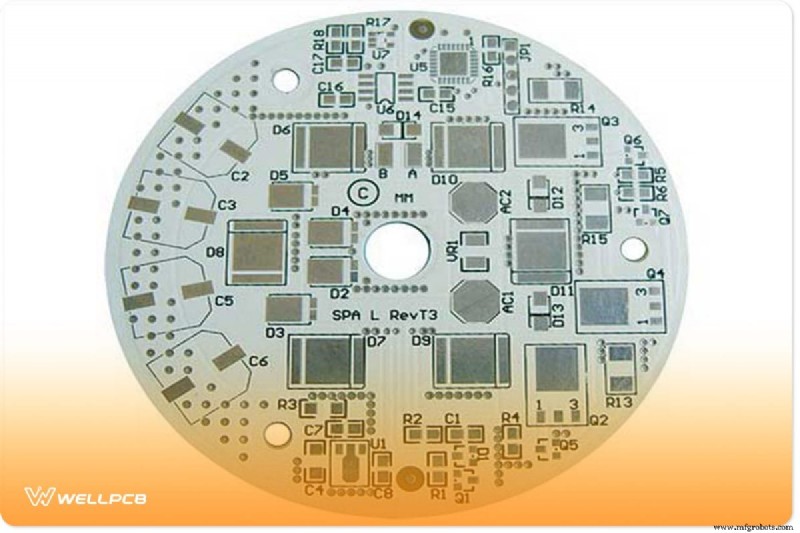

PCB Aluminium

Substrat aluminium (sering disebut PCB “IMS”) mengintegrasikan lapisan tembaga, resin konduktif termal, dan foil tembaga bagian atas. Dimensi standarnya adalah ketebalan papan 1,6 mm, isolasi keramik 100µm, dan tembaga 35µm.

Varian:

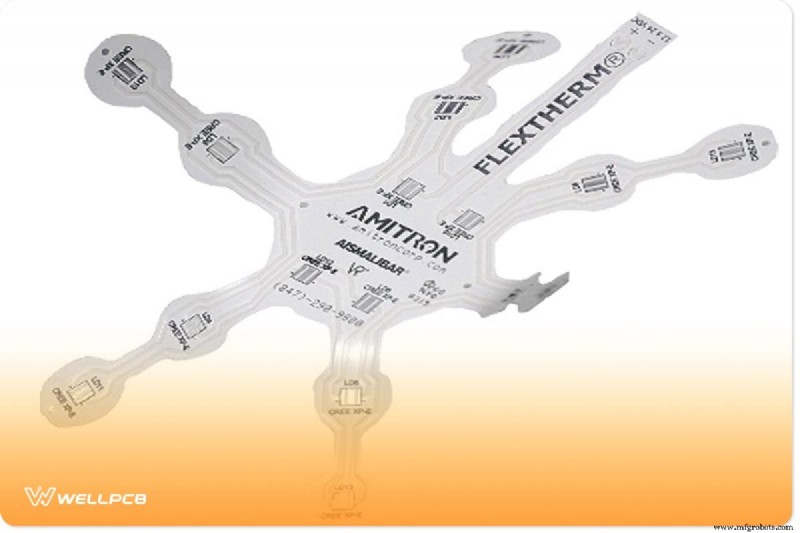

• Aluminium fleksibel
• Inti tembaga hibrida
• Aluminium multilapis
• Aluminium berlubang

Keuntungannya meliputi biaya rendah, konstruksi ringan, manajemen termal yang sangat baik, kekakuan mekanis, dan pelindung EMI yang unggul.

Aplikasi umum :

• Peralihan daya tinggi dan driver LED yang memerlukan pembuangan panas sangat penting.
• Modul otomotif dan RF yang membutuhkan papan yang ringan dan tahan lama.
• Desain apa pun yang memerlukan heat sink terintegrasi.

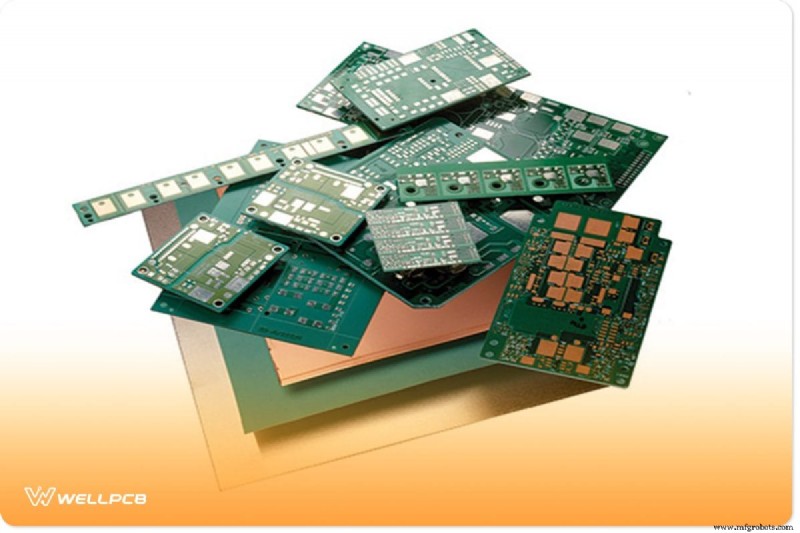

FR‑4

FR‑4—kependekan dari Flame‑Retardant Grade 4—adalah laminasi epoksi yang diperkuat kaca yang telah menjadi standar industri untuk sebagian besar PCB.

Properti utama:

• Konstanta dielektrik (εr) ≈ 4.4
• Kekuatan dielektrik ≈ 5MV/m
• Tegangan rusaknya ≈ 50kV
• Suhu transisi kaca (Tg) ≈ 140°C

FR‑4 menggantikan material G‑10 lama karena kualitas pemadamannya sendiri. Teknologi ini menyeimbangkan biaya, kemampuan manufaktur, dan performa untuk aplikasi frekuensi rendah dan tinggi.

Keterbatasan:

• Konstanta dielektrik bervariasi antar lot dan frekuensi.
• Loss tangen meningkat pada frekuensi yang lebih tinggi.
• Suhu reflow bebas timbal dapat memengaruhi konduktivitas termal.

Untuk desain arus tinggi, gunakan tembaga yang lebih tebal (≥1oz). Ketebalan papan default tetap 1,6 mm.

Sirkuit frekuensi tinggi (RF, microwave, antena) biasanya menggunakan bahan dielektrik dengan rugi-rugi rendah, bukan FR‑4 standar.

Keuntungan umum FR‑4:

• Tersedia secara luas dan ekonomis.
• Tg Tinggi (130–170°C).
• Kompatibel bebas halogen dan bebas timah.

FR‑1, FR‑2, CEM‑1, CEM‑3

Substrat ini merupakan alternatif yang lebih murah untuk papan satu atau dua lapis:

• FR‑1/FR‑2 – Komposit kertas fenolik dengan Tg rendah; ideal untuk sirkuit satu lapis frekuensi rendah.
• CEM‑1 – Kertas‑kaca‑epoksi; biasanya digunakan pada papan satu sisi.
• CEM‑3 – Kaca‑epoksi; umum pada papan dua sisi; lebih murah dibandingkan FR‑4.

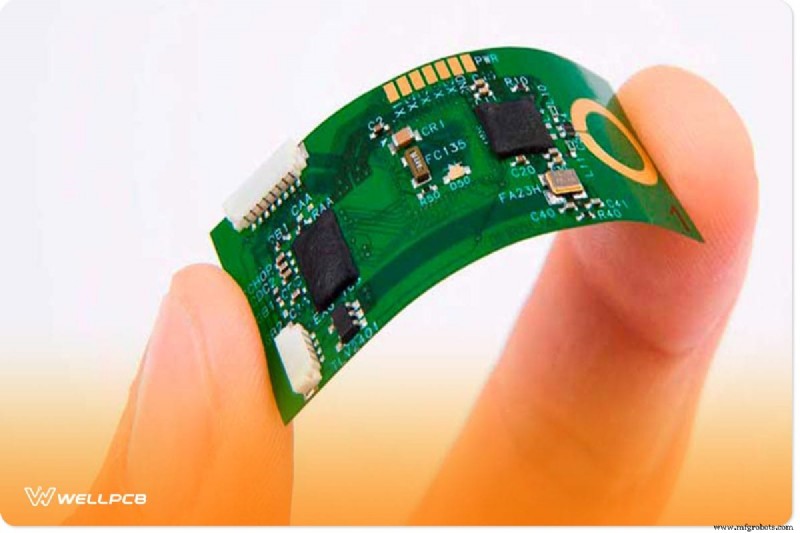

Polimida

Polimida adalah bahan pilihan untuk PCB fleksibel. Produk ini menawarkan stabilitas kelistrikan yang sangat baik pada suhu 200–300°C dan menjaga fleksibilitas mekanis.

Pra‑preg

Pre‑preg (diresapi sebelumnya) adalah fiberglass yang ditenun dengan resin yang diawetkan sebagian. Ketika dipanaskan, ia mengikat lapisan-lapisan menjadi satu, memberikan kekuatan mekanik dan isolasi listrik. Varian (SR, MR, HR) berbeda dalam kandungan resin dan suhu transisi kaca.

Memilih Bahan PCB yang Tepat

Memilih substrat memerlukan pemahaman terhadap tuntutan termal, listrik, dan mekanis desain. Di bawah ini adalah kriteria penting.

Sifat Termal

Konduktivitas Termal (k)

Diukur dalam W/m·K, metrik ini menunjukkan seberapa efisien suatu bahan menghilangkan panas. Dielektrik tipikal berkisar antara 0,3 hingga 6W/m·K; tembaga mencapai 386W/m·K.

Suhu Dekomposisi (Td)

Suhu di mana substrat terdegradasi secara permanen. Pilih material dengan Td>250°C untuk mengakomodasi penyolderan (200–250°C) sambil menjaga Tg di bawah kisaran tersebut.

Suhu Transisi Kaca (Tg)

Suhu saat substrat melunak. Suhu pengoperasian harus tetap di atas maksimum untuk menghindari deformasi.

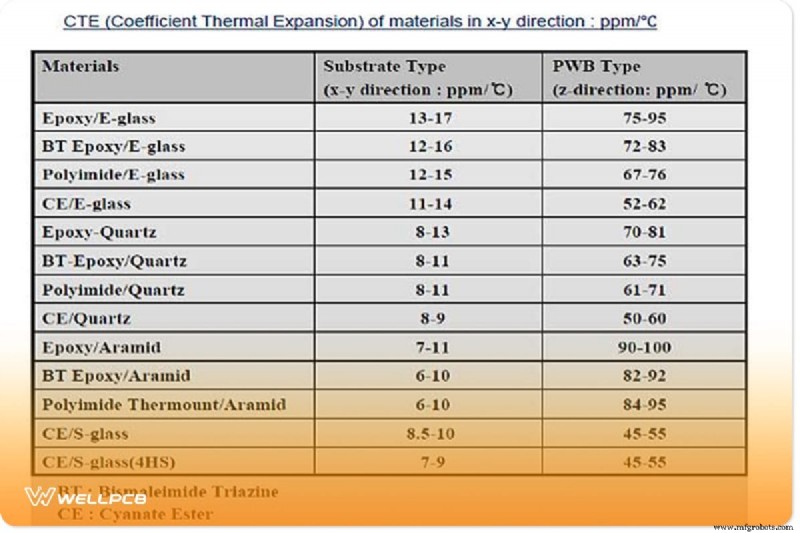

Koefisien Ekspansi Termal (CTE)

Dinyatakan dalam ppm, CTE mewakili perubahan dimensi seiring suhu. Kisaran tipikal yang dapat diterima adalah 10–20 ppm; CTE keseluruhan harus ≤70ppm untuk mengurangi tekanan antara tembaga dan substrat.

Properti Listrik

Kekuatan Dielektrik

Menunjukkan tegangan maksimum yang dapat ditahan material dalam arah Z, biasanya 800–1500V/mil.

Resistivitas Volume

Diukur dalam ohm‑cm, nilai>10MΩ·cm lebih disukai untuk mencegah kebocoran.

Resistivitas Permukaan

Diukur dalam MΩ/sq; nilai tipikal berkisar dari 10³ hingga 10⁹MΩ/sq.

Singgung Rugi (tanδ)

Nilai yang lebih rendah (0,001–0,02) berarti lebih sedikit daya yang hilang, terutama pada frekuensi tinggi.

Konstanta Dielektrik (εr)

Untuk pekerjaan frekuensi tinggi, εr stabil antara 3,5 dan 5,5 sangat ideal.

Pertimbangan Panas &Daya

• Penyerapan Kelembapan – 0,01–0,20% membatasi kinerja dielektrik.
• Kemudahan terbakar (UL94) – Tidak boleh mempertahankan pembakaran yang menyala selama lebih dari 10 detik.
• Resistensi Metilen Klorida – Ketahanan terhadap bahan kimia diukur pada 0,01–0,20%.

Sifat Mekanik Papan Fleksibel &Fleksibel‑Kaku

• Kepadatan – g/cm³ atau lb/in³.
• Kekuatan Kupas – Kekuatan ikatan antara tembaga dan dielektrik.
• Saatnya Delaminasi – Daya tahan di bawah tekanan termal atau kelembapan.
• Kekuatan Lentur – Diukur dalam PSI atau MPa; dinilai melalui beban pusat atau modulus Young.

Faktor Desain Tambahan

Ketebalan Papan

Papan yang lebih tebal memberikan dukungan struktural untuk komponen berat. Ketebalan tembaga standar adalah 35µm (1oz); tembaga yang lebih tebal (≥1oz) disarankan untuk rangkaian arus tinggi.

Spasi Lintasan

Pertahankan jarak minimum 2mm untuk jejak daya dan 1mm untuk jejak sinyal guna mengurangi crosstalk.

Melalui Kualitas

Via yang diisi atau digulung mencegah wicking solder dan memastikan kontak listrik yang andal, terutama pada paket BGA.

Biaya vs. Kinerja

Papan frekuensi tinggi sering kali memerlukan dielektrik dengan kerugian rendah, yang harganya bisa mahal. Seimbangkan biaya dengan performa untuk mencapai desain yang tahan lama dan hemat biaya.

Kesimpulan

Memahami interaksi antara sifat termal, listrik, dan mekanik memungkinkan desainer memilih bahan PCB yang optimal untuk aplikasi apa pun. Baik Anda memerlukan peredam panas ringan dari aluminium, efektivitas biaya FR‑4, atau fleksibilitas polimida, pilihan yang tepat akan meningkatkan keandalan dan kinerja.
