Kompatibilitas Material dalam Cetakan Injeksi Multi-Material:Panduan Ahli untuk Proses Overmolding &Dua Pemotretan

Diterbitkan pada 24 November 2021

Awalnya diterbitkan di fastradius.com pada 24 November 2021

Pencetakan injeksi multi-bahan mengacu pada setiap proses pencetakan injeksi yang mengikat dua atau lebih bahan berbeda menjadi satu komponen plastik terintegrasi. Dua teknik yang paling umum adalah pencetakan berlebih dan pencetakan dua tembakan (double-shot).

Dalam overmolding, substrat kaku pertama kali dibentuk dari termoplastik pilihan. Substrat tersebut kemudian ditempatkan dalam rongga cetakan berlebih yang terpisah, dan bahan cetakan berlebih cair disuntikkan untuk menyelubungi atau menutupi substrat. Setelah pendinginan, kedua polimer menjadi terikat secara kimia atau mekanis, menghasilkan bagian dengan kekuatan dan daya tahan yang ditingkatkan. Meskipun penyiapan dua alat meningkatkan biaya perkakas, penghapusan perakitan hilir dapat secara signifikan mengurangi biaya tenaga kerja dan material selama siklus hidup produk.

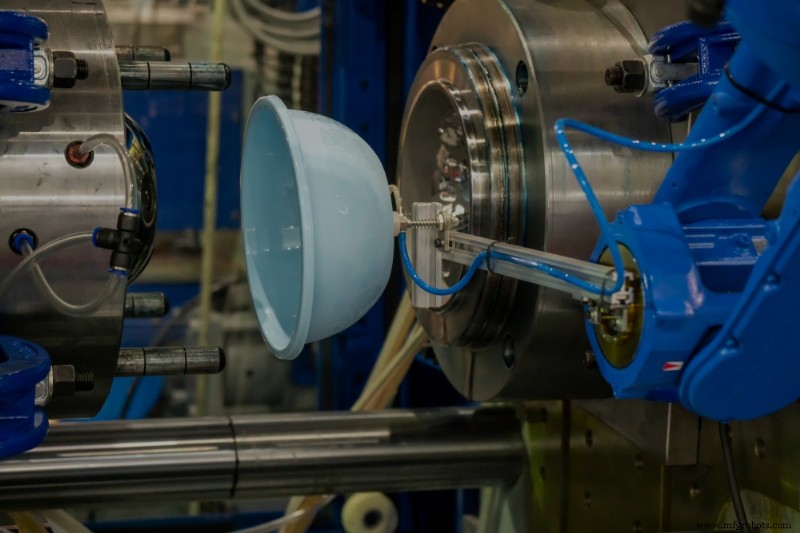

Cetakan injeksi dua kali menghasilkan hasil serupa dalam satu alat. Bahan pertama disuntikkan untuk membentuk substrat; setelah mengeras, cetakan terbuka, dan ruang kedua berputar 180° untuk membuat substrat bersentuhan dengan bahan kedua. Polimer kedua kemudian disuntikkan, mengikatnya ke lapisan pertama. Meskipun desain alat lebih kompleks dan mahal, pencetakan dua-shot menawarkan waktu siklus yang lebih cepat dan ideal untuk produksi bervolume tinggi, sedangkan transfer manual overmolding membuatnya lebih cocok untuk pengoperasian bervolume rendah.

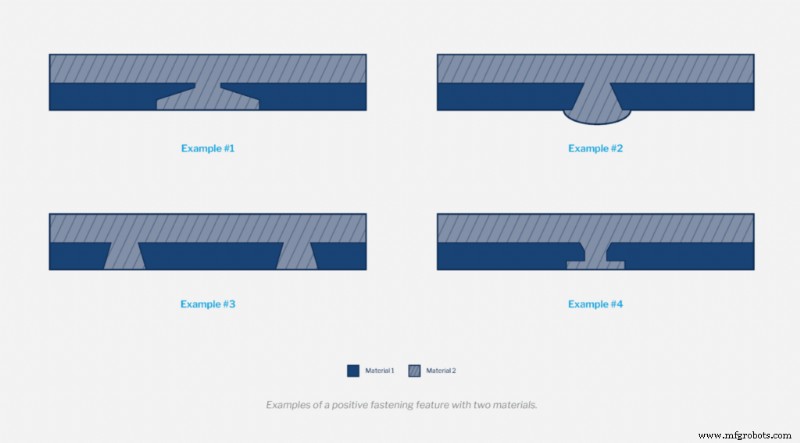

Kompatibilitas material—berakar pada kompatibilitas kimia—menggambarkan seberapa stabil suatu polimer ketika terpapar dengan polimer lain. Pasangan yang tidak kompatibel dapat bereaksi secara kimia, menyebabkan kekosongan, perubahan warna, atau bahkan kegagalan besar. Untuk polimer yang tidak dapat membentuk ikatan kimia, pengikatan mekanis positif atau interlock fisik direkomendasikan untuk menjaga integritas sambungan.

Pertimbangan utama dalam pemilihan material cetakan injeksi

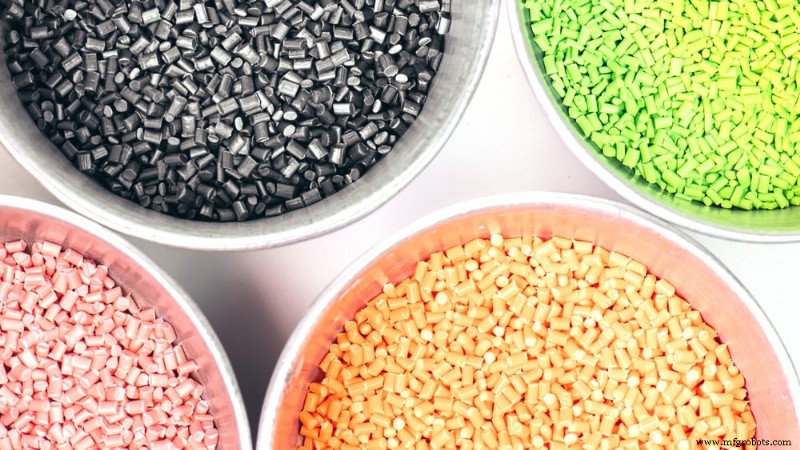

Ketidakcocokan antara dua resin dapat mengakibatkan segala hal, mulai dari bau yang tertinggal di area produksi hingga kegagalan barel karena ledakan. Oleh karena itu, para insinyur harus mengevaluasi pasangan resin dengan hati-hati dan memastikan tidak ada kontraindikasi sebelum melakukan desain cetakan.

Pasangan yang umumnya tidak kompatibel meliputi:

• Asetal dengan PVC atau CPVC
• Ionomer dengan asetal, PVC, atau CPVC
• TPV dengan asetal, PVC, atau CPVC

Jika laras dan sekrup mesin yang sama digunakan untuk beberapa resin—terlepas dari kompatibilitasnya—pembongkaran dan pembersihan menyeluruh sangat penting. Bahkan sedikit residu resin yang tidak kompatibel dapat memicu reaksi.

Bagaimana gesekan, adhesi, dan keausan berdampak pada cetakan injeksi multi-bahan

Tribologi—studi tentang gesekan dan keausan antara permukaan yang bergerak—memainkan peran penting dalam merancang komponen snap-fit atau saling mengunci. Memilih material dengan gesekan rendah dan ketahanan aus yang tinggi, seperti HDPE atau asetal, membantu mencegah tersangkut dan memperpanjang umur komponen.

Insinyur juga dapat menggunakan sisipan logam—perunggu atau kuningan—untuk mengurangi keausan saat plastik dicetak di sekelilingnya. Ikatan mekanis melalui fitur pengikat positif memastikan sambungan yang kokoh, sementara sifat logam yang memiliki sifat aus yang rendah mengurangi degradasi jangka panjang.

Meskipun proses overmolding dan two-shot menciptakan ikatan kimia atau mekanis, kegagalan adhesi masih dapat terjadi, terutama pada elastomer termoplastik (TPE). Lapisan luar yang tipis (kurang dari 1/16″) mungkin terlalu cepat dingin sehingga tidak dapat direkatkan dengan baik, dan rasio panjang dan ketebalan yang tidak proporsional dapat menyebabkan pengeritingan atau delaminasi.

Untuk meningkatkan daya rekat apa pun jenis elastomernya, pertimbangkan strategi berikut:

• Rancang transisi mendadak antara media dan lapisan atas untuk menghindari penipisan.
• Gunakan penutup untuk menghentikan material cair dan menghilangkan kerutan atau potensi sobek.
• Pastikan ventilasi yang memadai pada alat untuk mencegah udara terperangkap selama proses pencetakan berlebih.
• Jaga sisipan dan media tetap bersih untuk memfasilitasi pengikatan yang lebih baik.
• Panaskan lebih dulu sisipan untuk meningkatkan kekuatan rekat.

Kuasai pemilihan material cetakan injeksi dengan SyBridge

Cetakan injeksi multi-bahan menghasilkan komponen yang tahan lama dan terintegrasi, namun memilih pasangan polimer yang tepat memerlukan keahlian dalam bidang kimia, tribologi, dan desain. Mitra berpengalaman seperti SyBridge dapat memandu Anda dalam pemilihan material, pengoptimalan desain, dan perencanaan produksi, memastikan sambungan yang andal dan suku cadang berkualitas tinggi.

Untuk pertanyaan tentang kompatibilitas material overmolding atau two-shot, hubungi desainer di SyBridge hari ini . Dengan pengalaman bertahun-tahun, kami membantu tim produk memilih material terbaik untuk proyek berikutnya. Mari kita ciptakan sesuatu yang luar biasa bersama-sama.
