Radio Internet Mini Vintage – Perangkat Streaming Gaya Retro Kompak
Komponen dan Perlengkapan
Raspberry Pi 1 Model B+ – 1 unit

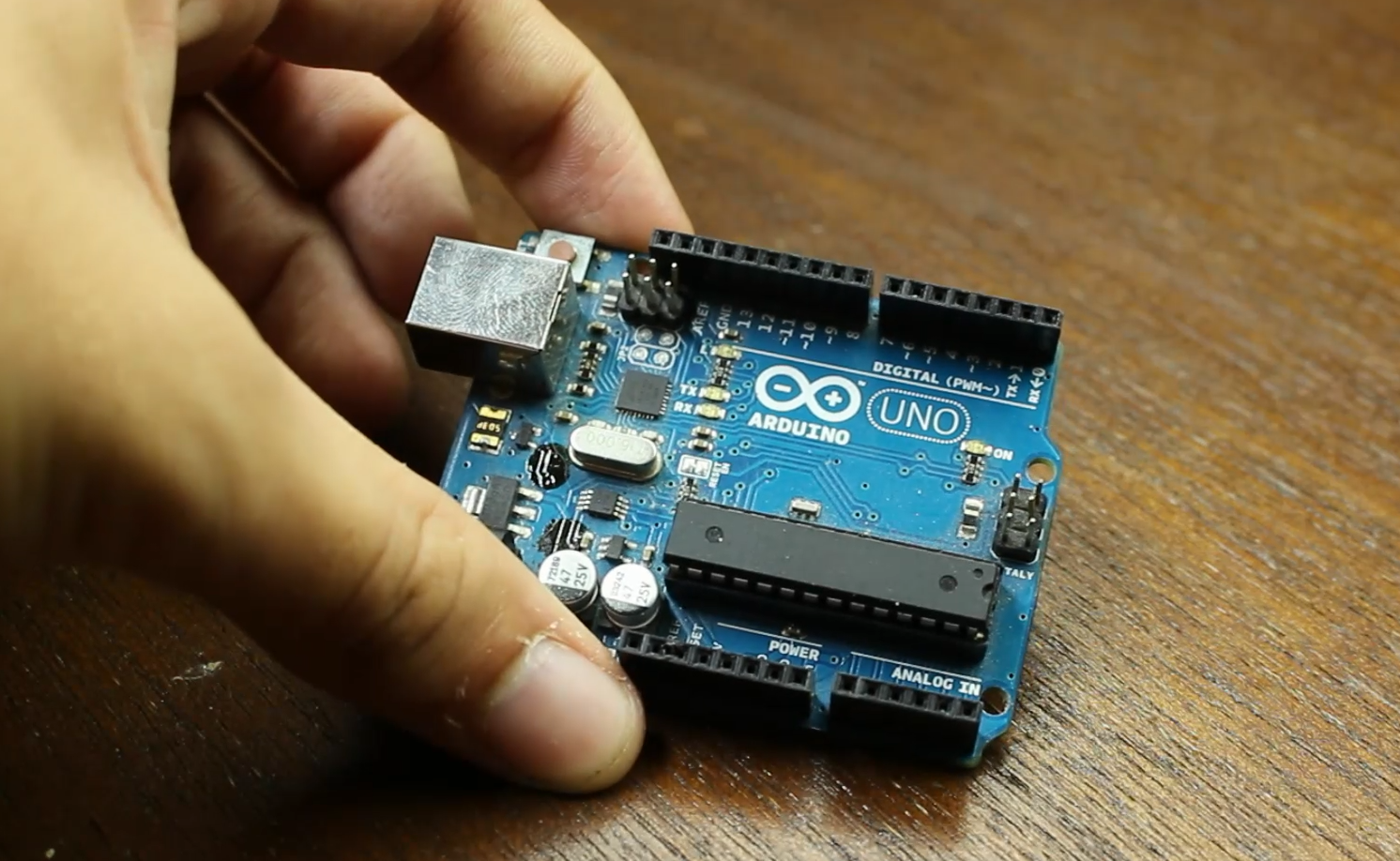

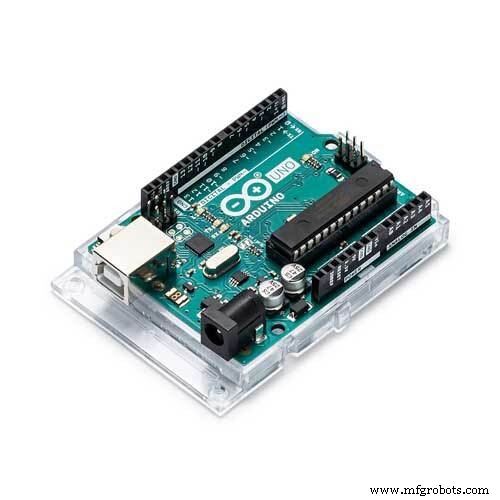

Arduino UNO – 1 unit
LCD Keypad Shield for Arduino – 1 unit
Miniature Wi-Fi Module – 1 unit
DC Power Adapter (female) – 1 unit
Power Supply (2A - 5V) – 1 unit
Rotary Potentiometer w/ Switch – 1 unit
Rotary Encoder (360°) – 1 unit
Hook-up wire – 1 unit
Pan Head Phillips Machine Screw (M2.5 x 8mm) – 4 unit
Hex Nut (M2.5) – 4 unit
Flat Head Phillips Screw (#2 x 3/8″) – 4 unit
Thread-Forming Screw for Plastic (2-28 x 3/8″) – 4 unit
Alat dan Mesin yang Diperlukan
Printer 3D (generik) – 1 unit
Soldering iron (generik) – 1 unit
Aplikasi dan Layanan Online
Autodesk Fusion 360
Tentang Proyek Ini
Motivasi
Proyek ini didasarkan pada Radio Internet Raspberry-Pi / Arduino dari Anthony Kelly.
Kata Pengantar
Saya tidak memiliki pengalaman sebelumnya dalam desain 3D, tetapi ini adalah kesempatan untuk mengembangkan keterampilan baru. Saya juga belum memiliki akses ke printer 3D. Jadi ini akan menjadi tantangan nyata.
Inspirasi
Tujuan utama saya adalah mengembangkan enclosure yang akan dicetak.
Tujuannya adalah mencampurkan teknologi baru dengan tampilan dan nuansa vintage. Tetapi saya juga ingin membuat enclosure sekecil mungkin dan tanpa cutout yang tidak perlu. Satu-satunya cutout yang tersedia adalah kabel daya dan audio out (namun ini dapat dihilangkan dengan pengaturan USB Bluetooth).
Butuh waktu malam tak terhitung untuk mengerti cara menggunakan perangkat lunak untuk memodelkan ide yang saya miliki, tetapi itu membuat saya sangat bersemangat dengan hasil akhirnya. Saya benar-benar ingin membangun satu untuk diri saya. Semoga Anda semua menyukai proyek ini.
Edit. 10.05.2017
Jika Anda menyukai proyek ini, silakan klik tombol "Respect project"!! Ini akan membantu saya dalam menciptakan proyek-proyek luar lainnya!
Peningkatan dari proyek asli
Enclosure ini dimaksudkan untuk memiliki jumlah kabel dan cutout yang paling sedikit keluar sehingga beberapa peningkatan diusulkan:
Ganti kabel Ethernet dengan dongle Wi-Fi mini USB.
Gunakan Rotary Pot w/ switch untuk menyalakan/mematikan dan menyesuaikan volume (opsional)
Gunakan Rotary Encoder 360° untuk beralih antara stasiun (opsional)
Gunakan supply daya yang sama untuk menyala Arduino & R-Pi
Tombol LCD ditempatkan dalam garis horizontal untuk menjaga tampilan vintage. Untuk mencapai ini diperlukan susunan mekanik.
Kontrol rotary di depan bersifat opsional, Anda dapat menghindarinya dan hanya menempelkan knob bundar di tempat untuk menyusun tampilan visual. Mereka dimodelkan dari datasheet, jadi jika Anda ingin menggantinya dengan bagian lain yang serupa, hati-hati untuk memeriksa apakah Anda perlu menyesuaikan desain. Catatan: Saya mencari Digikey untuk komponen termurah yang tersedia dengan fungsi yang diinginkan, jadi membelinya tidak akan merusak kantong Anda.
Rotary Potentiometer:
Pot adalah dua fungsi: saktek untuk menyalakan radio dan kontrol volume. Posisi awal adalah mati, lalu ketika Anda mulai memutarnya "klik", menutup rangkaian dan menyala papan. Saat Anda terus memutar, nilai analog pot dapat dibaca untuk menyesuaikan volume dari 0% (0V) hingga 100% (5V).
Rotary Encoder:
Encoder berfungsi sebagai penstir. Berputar bebas di semua arah untuk mensimulasikan penstir radio gaya lama. Ide di sini adalah untuk beredar antara stasiun yang tersimpan (maju atau mundur jika Anda memutar searah jarum jam atau berlawanan jarum jam, masing-masing). Komponen ini juga memiliki aksi saktek yang dapat digunakan untuk memilih stasiun yang diinginkan. Sebagai bonus Anda dapat memutar suara statik/pencarian stasiun radio (contoh) sementara stasiun baru belum dipilih.
PERINGATAN: Menyalakan Raspberry-Pi secara langsung di baris I/O adalah BERBAHAYA, Anda akan melewatkan pelindung sekring. Jadi Anda HARUS menggunakan BAIK dan STABIL supply daya 5V. Beli yang direkomendasikan di bawah, tetapi lakukan dengan risiko Anda sendiri.
Assembly
Beberapa bagian dimaksudkan untuk ditempelkan di tempat:
Bezel LCD depan
Kaki
Grill kiri dan kanan
Cara merakit bagian-bagian:
masukkan tombol push dalam urutan yang benar (kanan, bawah, atas, kiri, pilih). Mereka memiliki detent untuk mencegah mereka jatuh dari depan.
Tempelkan pendukung grill kiri dan kanan dari dalam
Masukkan komponen rotary dan skrup dari panel depan
Hubungkan komponen rotary ke pin analog di LCD shield (memerlukan solder dan kode yang tepat)
Masukkan LCD shield dan skrup di tempat dengan 4 skrup thread forming (2-28 x 3/8″). LCD akan memegang tombol push di tempat.
Perbaiki Arduino dan R-Pi bersama dengan spasi menggunakan 4 skrup dan baut (M2.5 x 8mm)
Letakkan semua USB dongle ke R-Pi
Masukkan koneksi daya ke Arduino, R-Pi dan hubungkan supply daya.
Masukkan rangkaian Arduino + Rpi ke dalam casing dan pasang ke LCD shield
Tutup panel belakang dan skrup di tempat dengan 4 skrup kepala datar (#2 x 3/8″). Routing kabel daya melalui cutout.
Masukkan knob depan untuk daya/volume dan rotary tuner.
Tempelkan bagian akhir: bezel LCD, kaki dan bagian grill depan.
Nikmati
Finishing
Untuk mendapatkan tampilan vintage akhir, disarankan untuk menggerus, me-laur, dan melecat beberapa bagian. Badan utama memiliki warna "Metallic Pistachio" dan detail semuanya akan dicat Nikel. Semua toleransi dibuat tanpa ruang tambahan, jadi Anda harus menguji semuanya sebelum cat untuk memberikan ruang yang pas setelah cat. Tapi itu tergantung pada Anda. Bisa saja dicetak 3D dalam warna apa pun yang Anda inginkan.
Karena saya tidak memiliki pengalaman cetak 3D sebelumnya, proyek ini mungkin memerlukan penyesuaian. Anda akan perlu bekerja toleransi dan membuat struktur pendukung untuk dapat mencetak beberapa bagian.
Selanjutnya apa?
Untuk membawa proyek ini ke level berikutnya saya menyarankan beberapa perubahan:
Gunakan sepasang loudspeaker
Gunakan amplifier
Perbesar desain dan susun ulang semua elektronik
Gunakan modul LCD 40x4
Lalu kita dapat memiliki hardware untuk menghasilkan suara!!
Fusion 360 Link
Tautan unggah tidak berfungsi dengan baik untuk saya, jadi ini adalah tautan langsung ke proyek.
