Tinjauan PCBWay PCB Prototyping: Terjangkau, Cepat, dan Terpercaya

Pungkapan penuh: PCB ini disediakan oleh PCBWay. Tentu saja saya akan mencoba untuk melihat baik yang baik dan yang buruk.

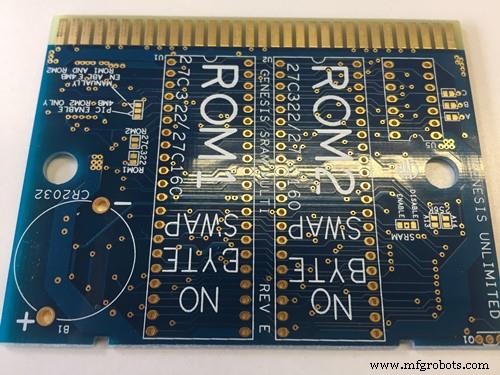

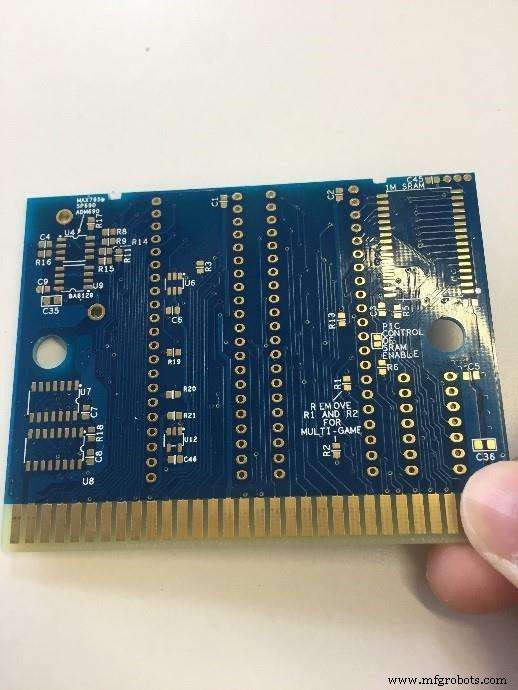

Beberapa gambar untuk memulai:

Layanan Prototipe PCB $5 PCBWay

Layanan prototipe PCBWay murah hingga $5/10pcs untuk ukuran maksimal 100 x 100mm, PCB kustom FR4 dua sisi. Seperti banyak produsen PCB China Anda perlu memasukkan parameter:

Pilihan sembilan warna mask solder, putih atau hitam silkscreen dan berbagai ketebalan (0,6mm, 0,8mm, 1,0mm, 1,2mm dan 1,6mm; PCB lebih tebal dan lebih tipis tersedia tetapi akan meningkatkan harga). Minimum track/spasi default adalah 6/6mil (0,1524mm), tetapi toleransi yang lebih baik hingga 4/4 mil dapat dipesan dengan biaya tambahan. Minimum ukuran lubang default adalah 0,3mm tetapi spesifikasi yang lebih baik juga tersedia.

Pertimbangkan harga papan PCBWay dan waktu pengiriman, ini cukup kompetitif dibandingkan dengan perusahaan lain.

Proses Pemesanan:

Proses pemesanan di PCBWay sedikit berbeda karena PCBWay memungkinkan insinyurnya untuk melihat desain PCB sebelum Anda benar-benar membayar. Setelah Anda mengunggah berkas Gerber, biasanya mereka tidak mengharapkan masalah apa pun. Fungsi sistem lainnya sebagian besar terotomatisasi.

Saya mengunggah berkas Gerber pada 15 Mei dan saya melacak kemajuan pesanan saya secara online. Situs web mereka memungkinkan Anda melacak kemajuan detail papan Anda saat melewati proses manufaktur. Untuk pemrosesan kecil seperti ini, ini tidak krusial tetapi jika Anda sedang mengerjakan proyek besar dengan panel banyak papan, ini pasti akan sangat berguna.

Mereka memulai manufaktur pada 15 dan menyelesaikan semuanya pada 18. Mereka mengirim papan pada 18 dan memberikan saya nomor pelacakan.

Ini adalah ringkasan garis waktu:

15: Pengajuan berkas Gerber

15: Awal pembuatan PCB

18: PCB selesai

18: PCB dikirim (melalui DHL ke AS)

21: PCB diterima

Pengiriman

Tidak ada yang ingin menunggu Pos China standar kecuali Anda benar-benar berada di anggaran yang sangat terbatas (saya pernah memiliki beberapa paket yang membutuhkan waktu 10 hari untuk tiba, yang lain 30 hari, beberapa sama sekali tidak tiba…). Saya umumnya memilih DHL karena sedikit lebih murah dari Fedex dan memiliki waktu pengiriman yang setara. Memilih DHL (+$21) menyebutkan pengiriman 3-5 hari ke AS.

Pengiriman 3 hari ke AS termasuk pabean! Sangat layak untuk biaya tambahan, tidak ada keluhan sama sekali. Papan dibungkus dengan rapi.

Kualitas pembuatan PCB

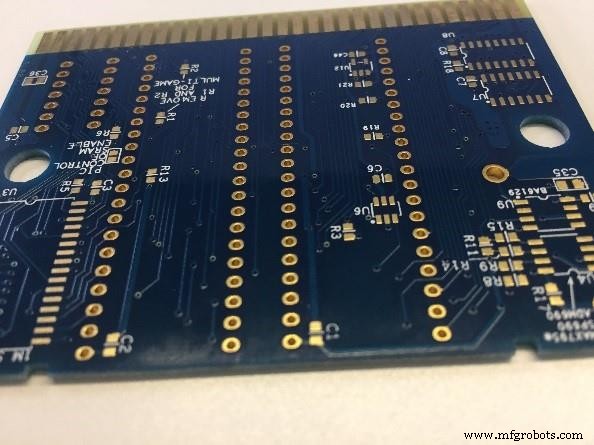

Kesan pertama baik setelah dibuka dan dibungkas. Papan terlihat bagus, mask solder cerah dan silkscreen cukup terbaca.

[Min Track/Spacing: 6/6mil, Min Hole Size: 0.3mm, Blue Solder Mask, White Silkscreen]

Traces/vias



Tembaga dan finishing permukaan

Immersion gold terlihat bagus, indah dan berkilau. Belum melakukan pengujian resistensi tetapi cukup yakin saya sebenarnya mendapatkan tembaga 1oz.

Silkscreen

Silkscreen putih cukup terbaca, tidak ada silkscreen yang tidak rata atau offset buruk. Dibandingkan dengan produsen PCB lain ini sebenarnya lebih baik. Seperti banyak produsen PCB China, kode pelacakan internal ditempatkan pada lapisan silkscreen, untungnya, mereka menemukan tempat di bawah induktor. Tidak ada kode yang tidak menarik pada PCB yang selesai, hal yang baik.

Solder Mask

Mereka juga menawarkan warna matte black & matte green. Saya belum melihat warna matte ditawarkan oleh produsen PCB lain hingga sekarang. Kali ini warna mask solder yang saya coba adalah biru.

Mask solder berwarna cerah dan diterapkan dengan rapi.

Drill

Borin berpusat dengan rapi, tidak ada offset yang terlihat, berarti mereka membuatnya dengan benar sesuai dengan clearances minimum yang ditentukan sendiri

Kesimpulan

Nah, PCBWay umumnya membuat PCB yang layak. PCB prototipe mereka untuk hobiwan (seperti saya sendiri) sangat luar biasa. Jika Anda ingin memproduksi PCB dengan mask solder matte black atau matte green, atau jika Anda membutuhkan waktu proses yang cepat, saya merekomendasikan Anda untuk mencoba PCBWay.
