Panduan Ahli untuk Desain, Komponen, dan Pembelian PCB Pengontrol PS4

Dalam panduan komprehensif ini, kami menguraikan papan sirkuit cetak (PCB) DualShock4—dari iterasi awal hingga revisi terbaru, merinci komponen utama, strategi pengkabelan, dan cara mencari atau membuat pengganti.

Memahami Arsitektur PCB DualShock4

DualShock4, dirilis pada tahun 2013 sebagai model Sony CUH‑ZCT1, adalah pengontrol nirkabel yang terhubung ke konsol PlayStation3 dan 4 melalui kabel micro-USB. Dilengkapi jack headphone, speaker stereo mono, dan touchpad 2 titik—semuanya disalurkan melalui PCB.

Meskipun konsolnya sendiri menggunakan PCB standar, pengontrolnya mengandalkan papan seperti pita fleksibel dan eksklusif yang menggabungkan substrat ringan seperti fiberglass dengan masker solder pelindung dan lapisan tembaga konduktif. Struktur ini memungkinkan pengontrol menjadi kompak namun cukup kuat untuk sesi permainan yang intens.

Konstruksi PCB Inti

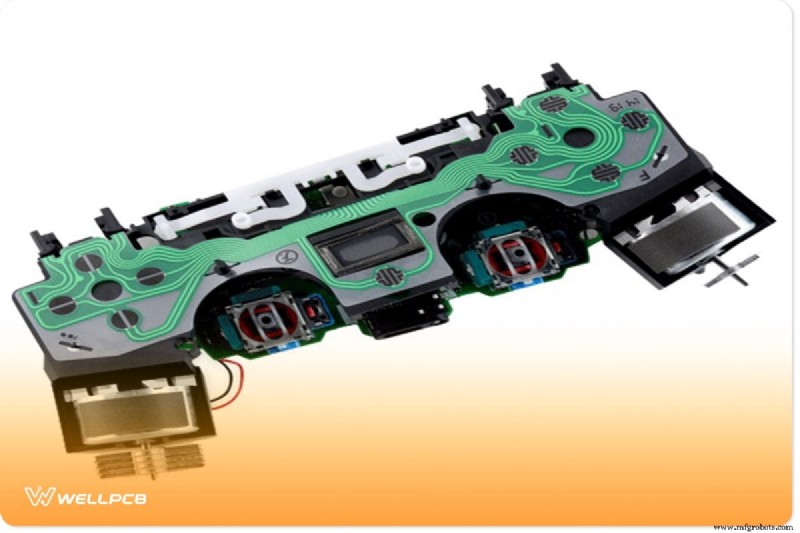

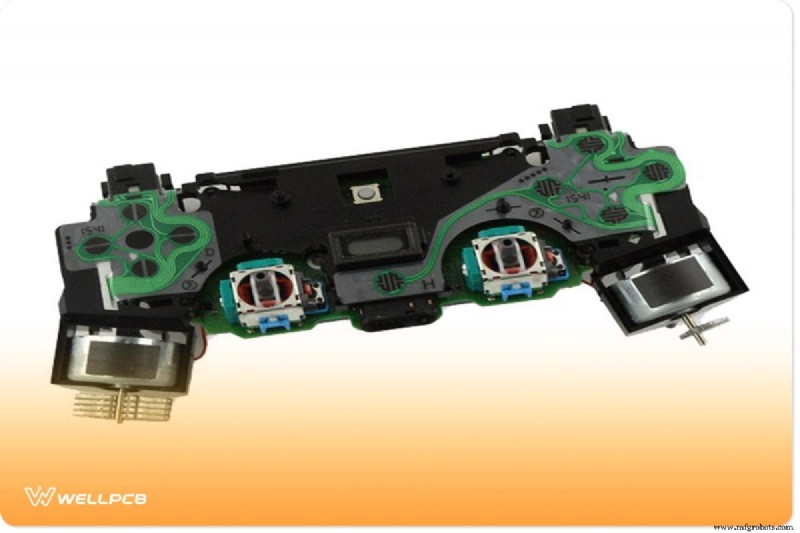

PCB dibuat dalam dua panel bertumpuk:papan utama menampung prosesor, potensiometer stik analog, port USB, konektor baterai, dan unit pendingin; papan anak berisi matriks tombol, pemicu, dan panel sentuh. Pelat karet konduktif di bawah setiap tombol melengkapi sirkuit saat ditekan, memungkinkan transmisi input yang andal.

Dua PCB diposisikan untuk menjaga penempatan tombol yang ergonomis dan memastikan integritas sinyal yang konsisten di seluruh permukaan pengontrol. Desainnya juga dilengkapi LED hijau untuk pengoperasian normal dan LED merah yang menyala saat level baterai turun di bawah 10%.

Evolusi Varian PCB DualShock4

Selama bertahun-tahun, Sony merilis tujuh varian PCB yang berbeda, masing-masing lebih baik dari versi sebelumnya dalam hal efisiensi produksi dan rangkaian fitur. Di bawah ini adalah referensi singkat:

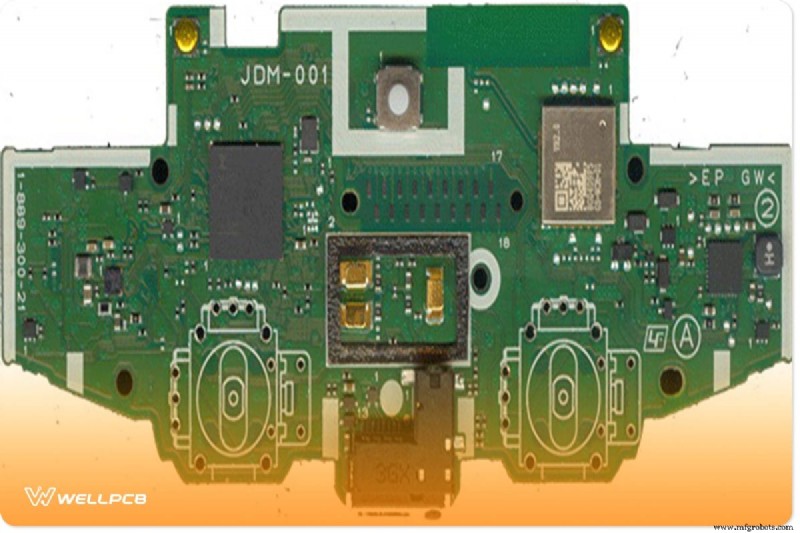

JDM‑001 (Versi Peluncuran)

Ditemukan dalam warna hijau atau biru, papan JDM‑001 adalah yang paling detail. Sakelar tombol pada D‑pad, tanda silang, lingkaran, kotak, dan segitiga dihubungkan langsung ke ground. Pemicu Left‑1 dan Right‑1 terhubung ke saluran 3,2V; Kiri‑2 dan Kanan‑2 memerlukan sinyal PWM.

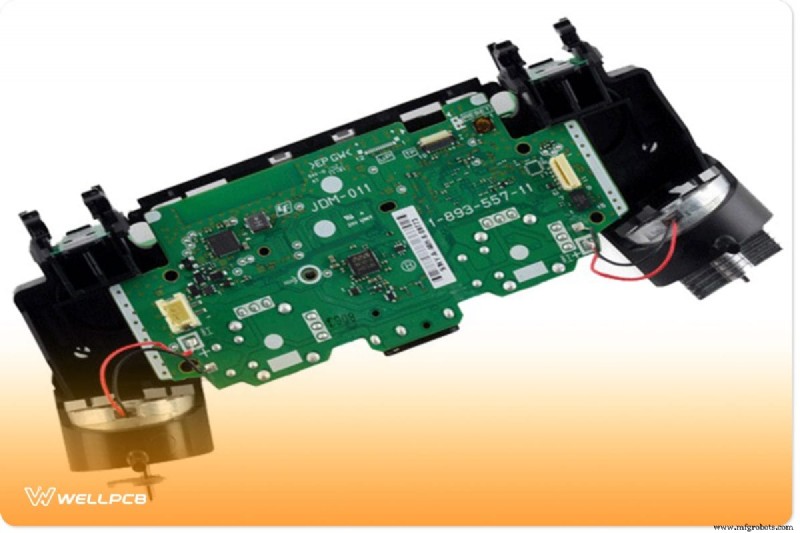

JDM‑011

Lebih kecil dari JDM‑001, varian ini mengubah posisi beberapa komponen dan mendesain ulang daughter board USB/LED dengan koneksi yang lebih sedikit, sehingga penggantian langsung menjadi lebih sulit.

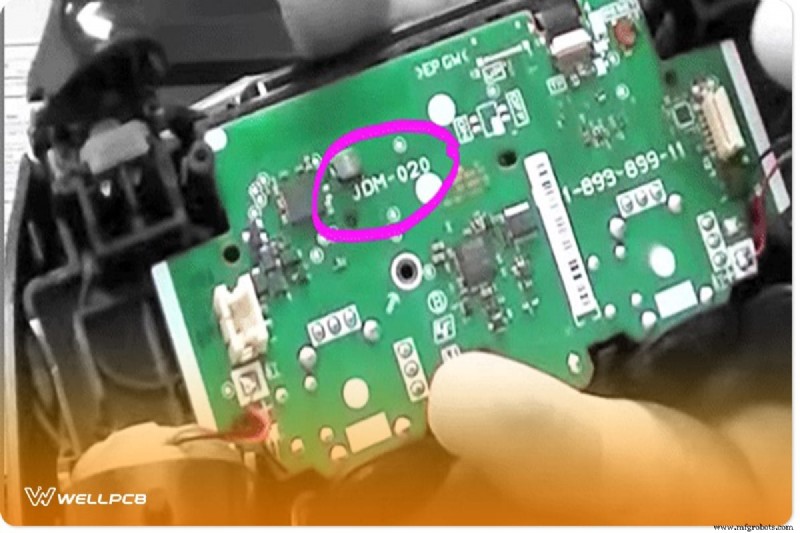

JDM‑020

Model produksi saat ini untuk PS4 standar. Ini menggantikan inti Fujitsu dengan prosesor Freescale ARM dan memperkenalkan akses interkoneksi vertikal buta (vias) untuk perutean sinyal yang lebih bersih. Vias untuk tombol X dan segitiga ada di bagian bawah papan; lingkaran dan persegi menggunakan vias sisi atas. Papan anak kini dipasang di sisi papan utama, bukan di tengah.

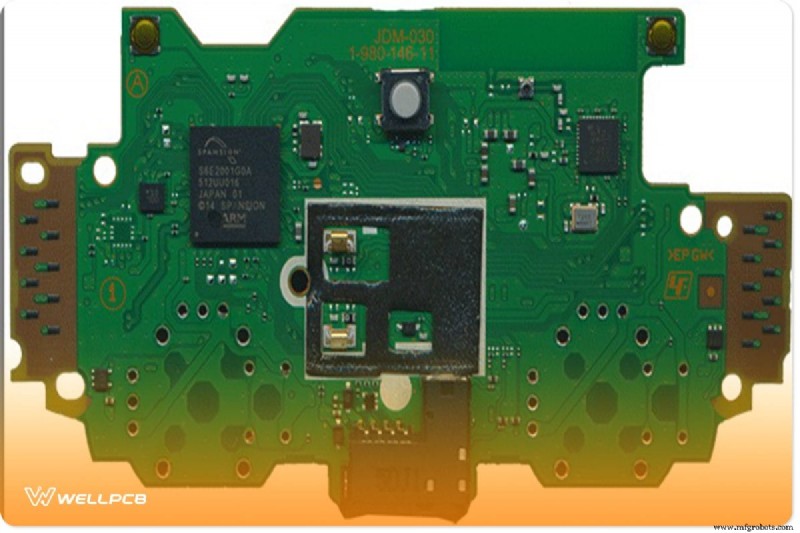

JDM‑030

Didesain untuk PS4 yang ramping, JDM‑030 dilengkapi dengan satu buah PCB yang dipasang di sudut kiri atas papan utama. Shell dan housing juga disempurnakan untuk profil yang lebih ramping.

JDM‑040, JDM‑050, JDM‑055

Revisi kecil yang memindahkan vias tombol ke sisi kanan atas, sehingga garis dasar apa pun dapat digunakan untuk kontak tombol.

Komponen dan Fungsi Utama PCB

Terlepas dari revisinya, PCB DualShock4 menggunakan komponen elektronik standar—resistor, kapasitor, transistor—dipasangkan dengan komponen khusus yang menerjemahkan masukan pengguna menjadi sinyal yang dapat diproses oleh konsol.

Modul yang umum meliputi:

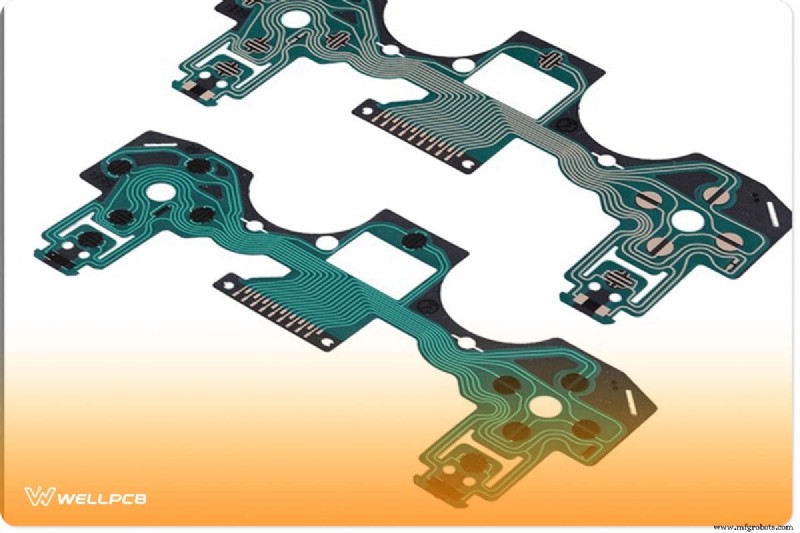

• Tombol, Pemicu, dan Tombol D‑pad – Bantalan konduktif yang menutup sirkuit saat ditekan.
• Modul Stik Analog – Setiap stick terdiri dari roda sensor, housing, pegas, tombol sentuh, dan poros plastik. Satu stick terhubung ke papan anak, yang lainnya ke papan utama.
• Tempat Baterai – Penahan plastik standar yang disambungkan ke PCB utama melalui steker.
• Bilah Cahaya – Strip LED terbungkus kaca yang dipasang melalui kabel ke PCB.
• Pelat Pemasangan – Memberikan dukungan struktural antara PCB dan cangkang pengontrol.
• Motor Gemuruh – Dua motor dan rumahnya memberikan umpan balik haptik.
• Sistem Speaker – Termasuk speaker dan sirkuit driver untuk output audio.
• Panel sentuh – Diposisikan di atas papan anak untuk masukan isyarat.
• Port USB &PCB – Dibuat khusus agar sesuai dengan pengontrol, namun menggunakan komponen standar USB untuk pengisian daya dan transfer data.
• Kipas Pendingin – Membantu menghilangkan panas selama penggunaan jangka panjang.
• Antena Bluetooth – Mengaktifkan konektivitas nirkabel.
• Prosesor ARM – “Otak” pengontrol yang menangani semua logika internal.

Memilih PCB dan Komponen yang Tepat

Saat mencari atau membuat PCB DualShock4, pertimbangkan kriteria berikut:

• Standar Toleransi Tinggi – Papan harus tahan terhadap penekanan tombol berulang kali dan gerakan tongkat analog.
• Komponen Berkualitas – Gunakan suku cadang dari vendor terkemuka untuk memastikan umur panjang.
• Dukungan Pelanggan yang Andal – Pemasok tepercaya dapat menyelesaikan masalah dan menyediakan suku cadang pengganti dengan cepat.
• Pengiriman Cepat – Pengiriman tepat waktu mengurangi waktu henti proyek.

Karena Sony tidak menjual komponen PCB secara terpisah, produsen pihak ketiga adalah sumber utama suku cadang asli.

Fabrikasi PCB Otomatis untuk Pengontrol

Jalur perakitan PCB modern dapat menghasilkan papan yang kompatibel dengan DualShock4 dengan intervensi manual minimal. Dengan memasukkan bahan mentah ke router robotik dan sistem laser scribing, produsen dapat mencapai kualitas dan skalabilitas yang konsisten.

Otomatisasi tersebut memastikan bahwa setiap board memenuhi spesifikasi Sony dalam hal integritas sinyal, manajemen termal, dan ketahanan mekanis.

Kesimpulan

Baik Anda memperbaiki pengontrol yang rusak atau membuat DualShock4 khusus, memahami arsitektur PCB, tata letak komponen, dan strategi pengadaan sangatlah penting. Keahlian kami dalam desain dan fabrikasi PCB dapat membantu Anda memilih suku cadang yang tepat dan menyederhanakan produksi.

Hubungi kami hari ini untuk mendapatkan komponen PCB andal dan solusi manufaktur yang menjaga pengalaman bermain game Anda tetap lancar.
