Mengapa Cetakan Injeksi Mahal:Panduan Ahli tentang Penetapan Harga dan Penghematan
Jika Anda pernah meminta penawaran harga cetakan injeksi plastik dan terkejut dengan harganya, Anda tidak sendirian. Harga cetakan bisa berkisar antara di bawah $10.000 hingga lebih dari $100.000, bergantung pada kompleksitas komponen, volume produksi, dan persyaratan desain.
Ini bukan harga yang sembarangan – cetakan adalah perangkat presisi yang harus tahan terhadap ribuan PSI, panas ekstrem, dan ratusan ribu siklus dengan tetap menjaga toleransi dalam seperseribu inci. Panduan berikut menjelaskan apa yang mendorong biaya tersebut dan, yang lebih penting, bagaimana Anda dapat mengelola dan menguranginya.
Apa yang Sebenarnya Mempengaruhi Biaya Cetakan Injeksi?

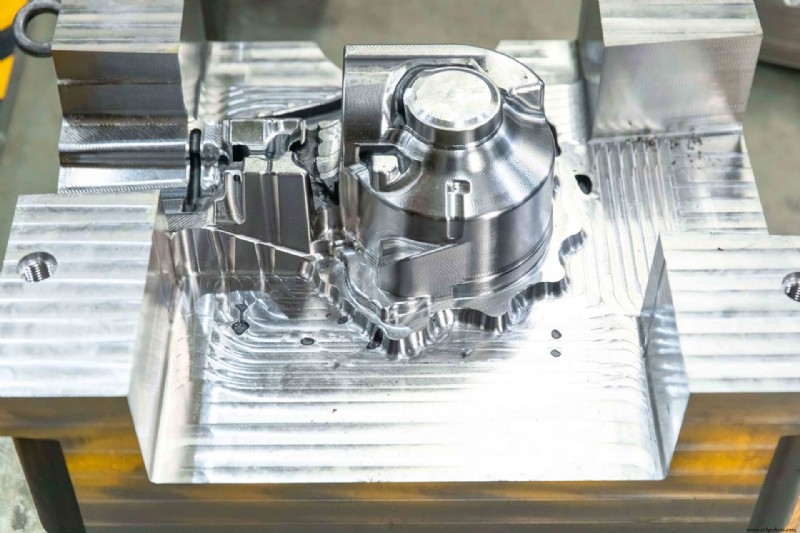

Cetakan lebih dari sekedar balok logam mentah. Ini mencakup saluran pendingin, sistem ejeksi, ventilasi, fitur penyelarasan, dan seringkali komponen mekanis seperti perosotan dan pengangkat. Setiap elemen menambah waktu desain, waktu mesin, dan biaya material.
Kompleksitas dan Akurasi Desain Cetakan
Semakin rumit bagiannya, semakin rumit—dan mahal—cetakannya. Undercut, ulir internal, dan snap-fitting memerlukan mekanisme tambahan dan dapat menambah 20–30% total biaya. Itu sebabnya analisis Design for Manufacturability (DFM) sebelum memotong baja sangat berharga; perubahan yang dilakukan pada CAD jauh lebih murah dibandingkan membangun kembali cetakan setelah baja dikerjakan.
Tenaga Kerja Berketerampilan Tinggi &Manufaktur Tingkat Lanjut (CNC &EDM)

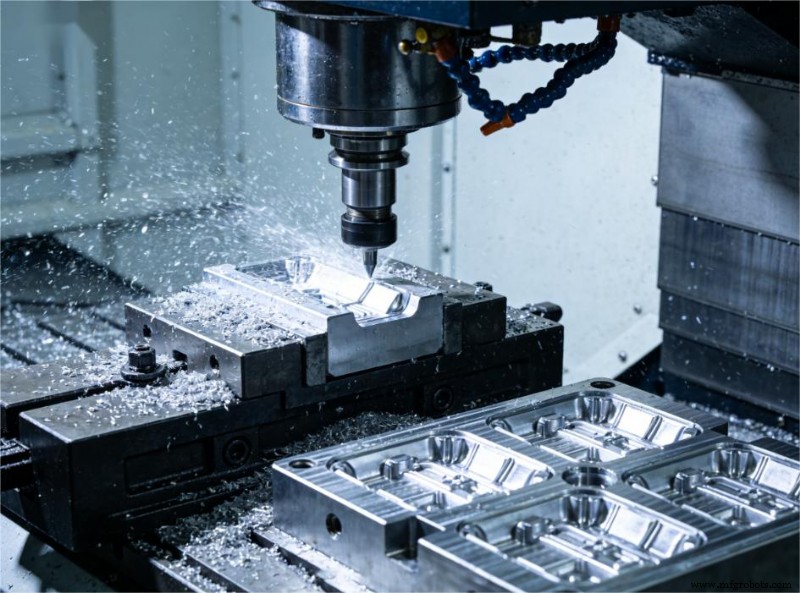

CNC 5 sumbu menangani geometri rongga primer namun memiliki keterbatasan fisik. Pemesinan Pelepasan Listrik (EDM) diperlukan untuk rusuk yang dalam, sudut dalam yang tajam, dan detail yang halus. Wire EDM menciptakan profil yang presisi untuk slide dan sisipan. Operator yang terampil kemudian memoles permukaan rongga dengan tangan untuk memenuhi spesifikasi kosmetik atau fungsional. Tambahkan pemrograman CAD/CAM, konstruksi cetakan, pengujian pemasangan dan uji coba, dan Anda akan mengetahui mengapa tenaga kerja merupakan bagian terbesar dari biaya.
Pemilihan Material untuk Alat
Pemilihan material perkakas yang tepat bergantung pada volume produksi. Membeli terlalu banyak di muka hanya membuang-buang uang; membeli terlalu sedikit akan memaksa peningkatan yang mahal di kemudian hari. Di bawah ini adalah perbandingan singkat bahan perkakas yang paling umum:
| Bahan Perkakas | Biaya di Muka | Pemesinan | Umur yang Diharapkan (Pemotretan) | Terbaik Untuk |
|---|
| Aluminium | Rendah | Mudah/Cepat | Beberapa ribu hingga puluhan ribu | Pembuatan prototipe, volume rendah |
| Baja Pra-perkerasan (P20) | Sedang‑Tinggi | Sedang | Ratusan ribu | Produksi volume menengah |
| Baja Keras (H13) | Sangat Tinggi | Keras/Lambat (EDM) | Jutaan+ | Resin abrasif bervolume tinggi |
Jumlah Rongga dan Volume Produksi
Cetakan rongga tunggal memiliki biaya per bagian yang lebih tinggi namun biaya di muka lebih rendah. Cetakan multi-rongga meningkatkan pengeluaran awal namun secara signifikan mengurangi biaya per komponen dalam skala besar. Seiring meningkatnya volume, cetakan multi-rongga menjadi solusi paling hemat biaya.
Biaya Tersembunyi yang Tidak Dapat Anda Abaikan
Setelah baja dipotong, perubahan desain menjadi mahal dan terkadang tidak mungkin dilakukan tanpa pembangunan kembali. Cacat seperti flash, sink mark, dan warpage—sering kali akibat pertimbangan DFM yang terlewat—membutuhkan biaya besar untuk diperbaiki dalam produksi. Mencegah masalah selama desain jauh lebih murah daripada memperbaikinya setelahnya.
Tips Praktis untuk Memotong Biaya Cetakan Injeksi
- Hilangkan undercut dan sederhanakan geometri. Desain ulang fitur agar selaras dengan arah gambar cetakan bila memungkinkan. Setiap undercut dapat menghemat 20–30% mekanisme yang diperlukan.
- Optimalkan ketebalan dinding dan sudut aliran udara. Ketebalan dinding yang seragam (biasanya 0,5–4 mm) menghilangkan bekas tenggelam dan lengkungan. Bahkan aliran udara sebesar 1–2° pada dinding bagian dalam akan meningkatkan aliran, mengurangi cacat, dan memperpanjang masa pakai alat.
- Sesuaikan volume dengan bahan cetakan. Gunakan perkakas aluminium untuk prototipe dan validasi awal. Beralih ke P20 atau H13 hanya setelah Anda mengonfirmasi persyaratan desain dan volume.
- Lakukan analisis DFM sebelum memotong baja. Penempatan gerbang, konflik ejeksi, dan posisi garis las tidak mahal untuk diperbaiki pada CAD tetapi mahal untuk diperbaiki pada baja. DFM adalah satu-satunya ROI praproduksi terbesar.
Bagaimana JTR Membantu Anda Mendapatkan Cetakan yang Tepat dengan Harga yang Tepat
Mitra tepercaya dapat membuat perbedaan signifikan dalam biaya peralatan di muka dan ROI jangka panjang. Di JTR Machine, kami menggabungkan analisis DFM, pemesinan presisi, dan pengalaman manufaktur mendalam untuk membantu pelanggan menghilangkan pengeluaran yang tidak perlu sejak awal.
Mesin JTR bersertifikat ISO 9001:2008 dan TS 16949 (2015) dan memperoleh sertifikasi audit transisi sistem mutu IATF pada tahun 2017. Pabrik kami memiliki lebih dari 70 mesin CNC presisi, sehingga memastikan kualitas produk tertinggi.
Kemampuan Cetakan Injeksi
| Layanan | Waktu Pimpin | Bahan | Mesin | Rentang | Toleransi | Jaminan |
|---|
| Cetakan Injeksi | 1‑4 minggu | Termoplastik &logam tertentu (Al &baja) | Performa tinggi, tingkat scrap rendah | Perkakas termoplastik, sisipan, cetakan berlebih | ±0,0127cm (±0,05 inci) | Minimal 2.000 pengambilan gambar |
Saat Anda mengunggah file ke JTR, Anda menerima lebih dari sekedar harga—ulasan DFM kami memungkinkan Anda membandingkan biaya perkakas dan per‑bagian di berbagai skenario volume, sehingga memberikan nilai terbaik sebelum baja apa pun dibuat.
Langkah Selanjutnya
Meskipun cetakan injeksi memerlukan investasi awal yang signifikan, keputusan desain yang cerdas dan mitra manufaktur yang andal dapat meningkatkan ROI Anda secara signifikan. Jika Anda sedang mengembangkan proyek baru, biarkan Mesin JTR meninjau desain Anda, mengoptimalkan strategi perkakas Anda, dan menghilangkan pengeluaran yang tidak perlu sebelum produksi dimulai. Hubungi kami untuk penilaian DFM yang dipersonalisasi.
FAQ
Q1:Berapa harga cetakan injeksi?
A1: Biaya berkisar dari di bawah $10.000 hingga $100.000+ berdasarkan kuantitas pesanan dan kompleksitas komponen. Perkiraan paling akurat berasal dari ulasan dan kutipan DFM.
Q2:Berapa umur cetakan injeksi pada umumnya?
A2: JTR menjamin setidaknya 2.000 pengambilan gambar, dengan rentang masa pakai yang disesuaikan dengan pilihan material dan kualitas perawatan.
Q3:Berapa lama proses pencetakan injeksi?
A3: Waktu tunggu umumnya adalah 1-4 minggu, bergantung pada kompleksitas cetakan dan volume produksi.
