Menguasai Pemilihan Bidang G17, G18, dan G19 untuk Pemesinan CNC 5 Sumbu yang Sangat Halus

Dalam manufaktur presisi, menghasilkan penyelesaian permukaan yang sempurna dan toleransi dimensi yang ketat selama milling simultan 5 sumbu tidak hanya bergantung pada jarak langkah dan laju pemakanan, tetapi juga pada seni pemilihan bidang yang halus. Bagi teknisi servis pemesinan CNC, pemilihan yang tepat antara G17, G18, dan G19 akan menentukan cara pengontrol menafsirkan gerakan, yang pada akhirnya memengaruhi getaran, obrolan, dan kontinuitas jalur pahat.

Peran Teknis G17, G18, dan G19 dalam Pemesinan Multi-Sumbu

Pada milling 3 sumbu, pemilihan bidang sangatlah mudah:G17 untuk bidang XY, G18 untuk bidang ZX, dan G19 untuk bidang YZ. Perintah ini menginstruksikan pengontrol sumbu mana yang berpartisipasi dalam perintah busur (G02/G03) dan kompensasi radius (G41/G42).

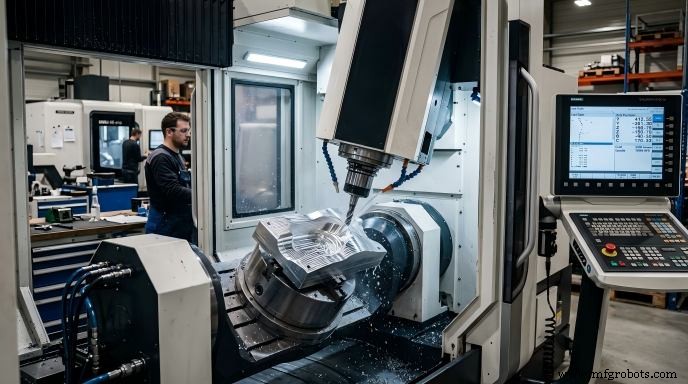

Selama milling simultan 5 sumbu, vektor sumbu pahat terus berubah relatif terhadap benda kerja. Banyak program CAM yang menggunakan ribuan segmen garis lurus G01 kecil untuk memperkirakan kurva. Meskipun akurat secara geometris, hal ini memaksa pengontrol untuk mempercepat dan memperlambat di setiap titik, membebani penyangga pandangan ke depan secara berlebihan dan menciptakan gerakan sumbu putar yang tersentak-sentak. Dengan memanfaatkan G17, G18, dan G19 secara tepat, para insinyur memungkinkan pengontrol mengenali busur lokal dalam ruang 3D, beralih dari titik ke titik ke gerakan busur yang halus dan secara signifikan mengurangi beban komputasi.

Strategi untuk Optimasi Bidang dan Penghalusan Gerakan

1. Aktifkan Arc Filtering di Pasca-Prosesor

Penyaringan busur adalah cara paling efektif untuk meningkatkan penyelesaian permukaan. Pasca-prosesor yang mendukung peralihan bidang memindai jalur pahat, mengidentifikasi segmen yang dapat direpresentasikan sebagai busur, dan mengeluarkan perintah G02/G03 pada bidang yang benar.

• Interpolasi Linier vs. Melingkar: Jalur yang terbuat dari 100 garis G01 tidak akan pernah bisa menandingi kehalusan satu busur G02 atau G03. Mendefinisikan bidang yang benar (misalnya, G19 untuk radius vertikal pada silinder) memungkinkan pengontrol mempertahankan kecepatan konstan.
• Konsistensi Vektor: Dalam gerakan 5 sumbu, bidang tersebut merupakan “bidang kerja yang miring”. Pengendali modern menangani bidang miring ini. Menyelaraskan perintah G17–G19 dengan sistem koordinat lokal fitur ini sangat penting untuk akurasi kecepatan tinggi.

2. Sinkronisasi dengan RTCP (Titik Pusat Alat Rotasi)

RTCP (Fanuc G43.4 atau Heidenhain M128) memungkinkan pemrogram menentukan jalur berdasarkan tip alat, bukan berdasarkan poros mesin. Pemilihan bidang yang tepat memastikan pengontrol dapat menerapkan kompensasi radius pahat tanpa penyesuaian mikro yang menyebabkan getaran permukaan.

3. Manfaatkan Kontrol Kontur Tingkat Lanjut dan Pra-Pemrosesan

Kontroler seperti seri Fanuc 31i dan Siemens 840D menawarkan fitur AICCII dan Top Surface yang mampu melihat ratusan blok ke depan untuk memprediksi perubahan arah.

• Manajemen Buffer: Sakelar bidang yang sering dan tidak perlu dapat merusak buffer pandangan ke depan, sehingga memaksa pengontrol menyetel ulang logika interpolasi.
• Pendekatan “Global G17”: Untuk permukaan yang sangat kompleks seperti bilah mesin pesawat, tetap menggunakan G17 dan menggunakan interpolasi Nano‑ atau Spline akan mencegah keraguan saat berpindah bidang.

Implementasi Khusus Sistem dan Praktik Terbaik

Sistem Fanuc:Pemrosesan Berkecepatan Tinggi

Dengan Fanuc, fokus pada interaksi antara pemilihan bidang dan perintah G05.1Q1 (AI Nano Workpiece Interpolation). Saat keluaran CAM mendefinisikan busur menggunakan G17/G18/G19, program AICC dapat lebih mudah menemukan kurva akselerasi/deselerasi.

Sistem Siemens:CYCLE832 dan Fungsi Kompresor

Siemens CYCLE832 bekerja berdampingan dengan fungsi kompresor (COMPCAD atau COMPSURF). Definisi bidang yang benar memungkinkan kompresor mengenali fitur geometris, menjaga sudut tajam sekaligus mempertahankan laju pengumpanan yang tinggi.

Heidenhain:PESAWAT Spasial dan M128

Perintah PLANESPATIAL Heidenhain memungkinkan para insinyur menentukan bidang kerja dalam ruang 3D. Dikombinasikan dengan M128, pengontrol mengelola G17/G18/G19 secara internal. Setelan TCPM kemudian memprioritaskan kecepatan versus akurasi kontur.

Studi Kasus:Pemesinan Impeller dan Kualitas Permukaan

Dalam proyek impeller titanium dirgantara baru-baru ini, kami membandingkan dua metode pemrograman:

• Jalur G01 standar dengan bidang G17 tetap.
• Posprosesor yang dioptimalkan yang menggunakan G18/G19 untuk radius terdepan.

Hasil:

• Permukaan Akhir: Ra turun dari 1,6µm menjadi 0,8µm.
• Waktu Pemrosesan: Tingkat pemberian pakan yang konsisten mengurangi waktu siklus sebesar 12%.
• Volume Data: Ukuran G‑code menyusut 40% berkat lebih sedikit segmen G01.

Daftar Periksa Insinyur untuk Optimasi Pesawat

• Pemeriksaan pasca-pemrosesan: Verifikasi bahwa ini dapat menghasilkan G17, G18, dan G19 berdasarkan geometri lokal.
• Toleransi pemasangan busur: Atur toleransi pemfilteran CAM lebih ketat daripada toleransi bagian.
• Parameter pengontrol: Konfirmasikan setelan AICCII, Top Surface, atau CYCLE832 mengenali interpolasi melingkar pada bidang saat ini.
• Konsistensi: Hindari saklar bidang dalam satu pemotongan terus menerus kecuali vektor pahat berubah secara signifikan.

Penguasaan transisi dari G17 ke G18 dan G19 akan membuka potensi penuh milling simultan 5 sumbu, menghasilkan penyelesaian permukaan yang unggul, waktu siklus yang lebih singkat, dan file G-code yang lebih kecil—keuntungan penting dalam industri dirgantara, medis, dan pembuatan cetakan.

Pertanyaan Umum

Q1:Mengapa saya harus memilih bidang G17/G18/G19 dalam milling simultan 5 sumbu meskipun menggunakan RTCP?

A1: Pemilihan bidang menentukan bagaimana pengontrol menafsirkan G02/G03 dan G41/G42. Bidang yang benar memungkinkan pemasangan busur, sehingga mencegah kebutuhan memproses ribuan blok kecil G01.

Q2:Apakah saya harus selalu menggunakan pemfilteran busur untuk berpindah bidang di pasca-prosesor saya?

A2: Itu tergantung pada geometri. Untuk bagian dengan jari-jari lokal yang berbeda, penyaringan busur sangat efektif. Untuk permukaan yang sangat organik, mempertahankan G17 global dengan fitur-fitur canggih seperti Fanuc Top Surface atau Siemens COMPSURF sering kali menghasilkan stabilitas laju umpan yang lebih baik.

Q3:Bagaimana pemilihan bidang yang tidak tepat menyebabkan obrolan?

A3: Hal ini memaksa CNC untuk memperkirakan kurva dengan blok G01 frekuensi tinggi, sehingga menyebabkan akselerasi/deselerasi cepat dan getaran mikro. Bidang yang tidak sejajar juga menyebabkan gerakan mikro sumbu putar yang tidak konsisten, sehingga mengakibatkan terjadinya faceting.
