PCB Rigid‑Flex:Menyederhanakan Perakitan dan Meningkatkan Keandalan

Papan sirkuit cetak (PCB) yang kaku dan fleksibel dengan cepat menjadi solusi tepat untuk perangkat elektronik berperforma tinggi dengan ruang terbatas. Dengan menggabungkan kekuatan papan kaku dengan fleksibilitas substrat fleksibel, produsen dapat menghilangkan kabel, mengurangi sambungan solder, dan menurunkan biaya produksi sekaligus memberikan keandalan yang tak tertandingi.

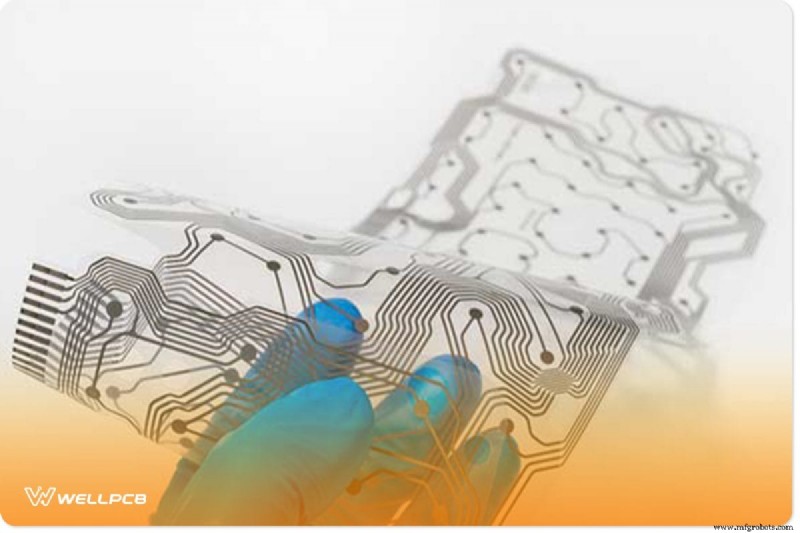

Apa itu PCB Rigid‑Flex?

PCB adalah tulang punggung perangkat elektronik apa pun, menghubungkan komponen dan memungkinkan aliran sinyal. Meskipun PCB kaku telah mendominasi industri sejak PCB komersial pertama pada tahun 1936, PCB fleksibel telah muncul sebagai terobosan dalam aplikasi yang menuntut kekompakan dan kemampuan ditekuk. PCB kaku‑fleksibel memadukan kedua teknologi tersebut, menawarkan substrat tunggal terintegrasi yang dapat ditekuk di zona yang telah ditentukan tanpa mengorbankan integritas sinyal.

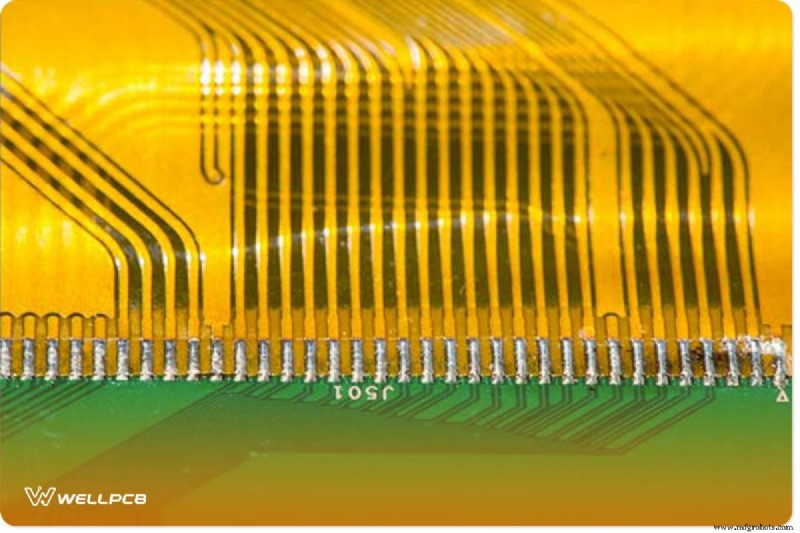

Keunggulan Utama PCB Rigid‑Flex

• Pengkabelan Dihilangkan – Sambungkan langsung bagian yang kaku, lepaskan kabel dan konektor yang besar.
• Sendi Solder Berkurang – Titik solder yang lebih sedikit menghasilkan keandalan jangka panjang yang lebih tinggi.
• Desain Ringkas – Mengintegrasikan area yang kaku dan fleksibel akan memperpendek ukuran dan berat papan.
• Perakitan yang Efisien – Produsen dapat memproses papan dalam satu langkah pembuatan, sehingga mempersingkat waktu siklus.
• Peningkatan Manajemen Termal – Bagian yang fleksibel menghilangkan panas lebih efektif dibandingkan bagian yang kaku.

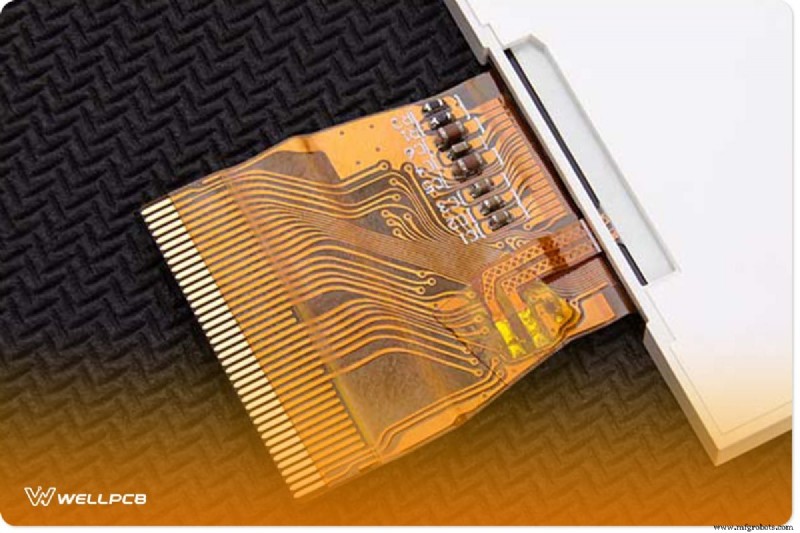

Aplikasi di Seluruh Industri

PCB kaku-fleksibel unggul dalam lingkungan yang mengutamakan ruang, berat, dan keandalan. Sektor umum meliputi:

• Barang Elektronik – Hard drive, perangkat wearable, dan perangkat seluler mengandalkan papan yang kaku dan fleksibel untuk menghasilkan kecepatan data yang tinggi dan kemasan yang rapat.
• Ritel &Logistik – Terminal tempat penjualan dan pemindai gudang memanfaatkan sifat papan ini yang tahan lama dan fleksibel.
• Perangkat Medis – Sensor yang dapat ditanamkan, monitor portabel, dan peralatan diagnostik menuntut keandalan yang dihasilkan oleh teknologi yang kaku dan fleksibel.
• Otomasi Otomotif &Industri – Dari unit kontrol mesin hingga aktuator robotik, papan ini memenuhi persyaratan suhu dan getaran yang ketat.

WellPCB menawarkan desain kaku‑fleksibel khusus mulai dari 2 hingga 12 lapisan, dengan dimensi dan opsi material yang dapat dikonfigurasi. Pelanggan dapat menentukan ketebalan polimida, berat tembaga, warna silkscreen, dan jenis lapisan akhir agar sesuai dengan spesifikasi produk mereka.

Memilih Bahan yang Tepat untuk Perakitan Optimal

Pemilihan material secara langsung mempengaruhi kinerja, daya tahan, dan biaya. Tiga media utama yang digunakan:

• Poliester (PET) – Ekonomis tetapi terbatas pada suhu sedang.
• Polimida (PI) – Standar industri; konstanta dielektrik yang sangat baik, stabilitas termal hingga 300°C, dan ketahanan terhadap kelembapan.
• Fluoropolimer (FEP) – Lebih disukai untuk aplikasi luar angkasa dan militer frekuensi tinggi karena loss tangent-nya yang rendah.

Kekuatan mekanik dan performa kelistrikan Polimida yang unggul menjadikannya pilihan utama bagi sebagian besar desainer, terutama dalam konteks medis dan otomotif di mana keandalan tidak dapat ditawar.

Ikhtisar Proses Manufaktur

Inti dari fabrikasi kaku-fleksibel adalah teknik penumpukan dan laminasi lapis demi lapis. Lapisan luar FR4 yang kaku direkatkan ke inti polimida fleksibel menggunakan perekat yang meningkatkan tekanan. Lubang tembus berlapis (PTH) atau via yang terkubur menghubungkan lapisan-lapisan tersebut, sedangkan via yang buta menyediakan perutean dengan kepadatan tinggi tanpa menambah luas permukaan.

Teknologi Tertanam untuk Menghemat Ruang

Pabrikan tertanam (atau intra-lapisan) menyematkan jejak sirkuit mikro di dalam media itu sendiri, sehingga secara drastis mengurangi ukuran papan dan meningkatkan integritas sinyal. Dengan mengintegrasikan via buta dan terkubur, desainer dapat mencapai kepadatan komponen yang lebih tinggi dan EMI yang lebih rendah.

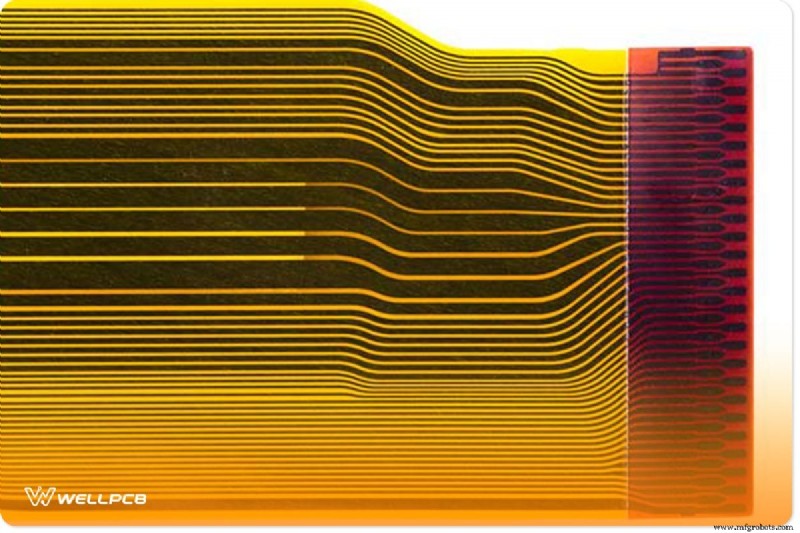

Merancang Praktik Terbaik untuk Mempercepat Perakitan

• Sejajarkan Jejak Secara Tegak Lurus – Posisikan konduktor pada 90° terhadap sumbu lentur untuk radius tekukan yang optimal.
• Gunakan Pengaku – Perkuat zona terminasi untuk menjaga kerataan selama penanganan.
• Pilihlah Pesawat Darat Cross‑Hatch – Memberikan perlindungan efektif dengan penggunaan tembaga minimal.
• Hindari Lubang tembus di Dekat Zona Tikungan – Lubang tembus dapat bertindak sebagai pemusat tegangan dan membahayakan integritas fleksibel.

Kesimpulan

PCB yang kaku dan fleksibel menghadirkan keandalan yang unggul, pengurangan jumlah komponen, dan proses produksi yang efisien dibandingkan papan konvensional. Dengan memilih bahan yang tepat, mengikuti pedoman desain yang telah terbukti, dan bermitra dengan produsen terkemuka seperti WellPCB, Anda dapat menghadirkan produk ringkas dan berperforma tinggi ke pasar dengan lebih cepat dan percaya diri.
