Menguasai G41 &G42 pada Mesin Bubut CNC:Panduan Praktis Kompensasi Alat yang Akurat

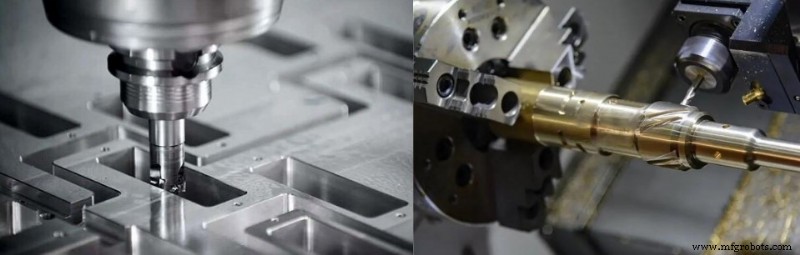

Pemesinan profil kompleks secara akurat pada mesin bubut CNC memerlukan perhatian pada geometri sebenarnya dari alat pemotong. Sisipan belok dibuat dengan radius hidung yang terbatas untuk meningkatkan kekuatan dan memperpanjang umur, bukan titik yang sempurna. Mengabaikan kenyataan ini menyebabkan ketidakakuratan dimensi pada taper, chamfer, dan busur ketika pengontrol mengasumsikan tool tip imajiner.

Solusinya terletak pada kode kompensasi pemotong, G41 dan G42. Meskipun sering dikaitkan dengan milling, kode-kode ini sama pentingnya untuk pembuatan profil dan kontur pada mesin bubut. Panduan ini memberikan panduan teknis yang jelas dalam menerapkan G41/G42, membangun alur kerja yang dapat diandalkan, dan menghindari kesalahan yang mengubah komponen bagus menjadi barang bekas.

Apa itu G‑Code G41 dan G42?

Dalam pembubutan CNC, G41 dan G42 perintahkan pengontrol untuk mengimbangi jalur pahat secara otomatis, dengan mengkompensasi radius hidung pahat. Pengontrol menggeser pahat tegak lurus terhadap arah gerak dengan nilai radius yang disimpan dalam tabel offset mesin.

• G41 (Kompensasi Pemotong Kiri): Diterapkan saat alat bergerak ke kiri kontur bagian yang diprogram, melihat ke bawah arah gerak pahat.
• G42 (Kompensasi Pemotong Kanan): Diterapkan saat alat bergerak ke kanan kontur bagian yang diprogram, relatif terhadap arah pergerakan pahat.

Kapan Menggunakan Kompensasi Radius pada Mesin Bubut CNC

Kompensasi radius tidak diperlukan untuk pemotongan sederhana dan lurus—seperti pembubutan silinder biasa atau permukaan datar—karena radius pahat tidak mengubah permukaan paralel. Namun untuk operasi berikut, G41 dan G42 sangat penting:

• Memesin kontur eksternal atau internal yang kompleks jika diperlukan dimensi sudut atau lengkung yang presisi.
• Lulus penyelesaian untuk memastikan toleransi bentuk dan penyelesaian permukaan yang akurat.
• Standarisasi program sehingga tetap independen terhadap modifikasi kecil alat atau perubahan ukuran.

Perbandingan Singkat:G41 vs. G42 dalam Operasi Pembubutan

Pemilihan kode tergantung pada tata letak turret (depan atau belakang) dan arah pergerakan alat. Dengan asumsi pengaturan turret belakang standar, aplikasi biasanya dipecah sebagai berikut:

Kode-G  Arah Relatif terhadap Jalur Alat  Aplikasi Pembubutan Biasa
G41  Sisi kiri jalan  Pembubutan internal, pengoperasian yang membosankan, dan menghadap ke sisi kiri
G42  Sisi kanan jalan  Pemutaran eksternal (OD) dan pembuatan profil dari kanan ke kiri

Alur Kerja Langkah-demi-Langkah:Cara Menerapkan G41 dan G42

Menerapkan kompensasi pemotong memerlukan upaya terkoordinasi antara program tertulis dan nilai yang disimpan dalam pengontrol mesin fisik. Ikuti empat langkah operasional berikut:

Langkah 1:Tentukan Radius Hidung Alat di Tabel Offset

Sebelum menjalankan program, masukkan radius hidung insert yang tepat ke dalam tabel offset pahat mesin. Misalnya, dengan alat pemutar standar pada Alat1, catat radius 0,4 mm atau 0,8 mm pada bidang offset geometri, dan atur kode orientasi alat untuk menunjukkan arah ujung.

Langkah 2:Tentukan Arah Kompensasi yang Benar

Periksa jalur alat untuk memutuskan kode mana yang akan digunakan. Untuk pemotongan konvensional dari kanan ke kiri ke arah chuck:

• Gunakan G42 untuk pembubutan luar karena alat tetap berada di sebelah kanan permukaan.
• Gunakan G41 untuk pembubutan internal atau membosankan karena pahat berada di sebelah kiri permukaan bagian dalam.

Langkah 3:Aktifkan Kompensasi dengan Gerakan Linier

Aktifkan G41 atau G42 hanya selama perpindahan umpan linier—ini adalah blok permulaan. Mesin memerlukan gerakan fisik untuk menerapkan offset dengan lancar, jadi jangan pernah mengaktifkan kompensasi saat pahat berada di dalam benda kerja.

Langkah 4:Batalkan Kompensasi Menggunakan G40

Setelah pemotongan selesai, batalkan kompensasi dengan G40 . Tindakan ini mematikan logika offset dan mengembalikan pengontrol ke sistem koordinat nominal.

Kesalahan Umum yang Harus Dihindari dalam Kompensasi Pemotong

Kesalahan dalam kompensasi alat dapat mengakibatkan kerusakan mesin yang parah atau kerusakan dimensi. Perhatikan baik-baik masalah umum berikut:

• Menghilangkan nilai radius di pengontrol: Jika tabel offset mesin mencantumkan radius sebagai nol, pengontrol tidak akan menghitung kompensasi apa pun, sehingga menghasilkan G41 atau G42 tidak efektif.
• Mengaktifkan kompensasi pada gerakan cepat: Mengaktifkan kompensasi selama pergerakan cepat menyebabkan perilaku mesin tidak dapat diprediksi karena pengontrol mencoba menghitung offset saat bergerak pada kecepatan maksimum, yang sering kali menyebabkan tabrakan.
• Membiarkan kompensasi aktif: Lupa menggunakan G40 membatalkan kode dapat menyebabkan alat bergerak ke arah yang tidak terduga selama pencabutan atau penggantian alat.
• Membalikkan G41 dan G42: Penggunaan kode arah yang salah akan menyebabkan alat memotong radius ekstra pada bagian tersebut atau kehilangan dimensi yang diinginkan seluruhnya.

Wawasan Praktis untuk Mesin Bubut Industri

Saat bekerja atau berlatih menggunakan peralatan khusus seperti mesin bubut seri SC‑CNC, proses pemrogramannya intuitif. Pengontrol ini mendukung G41/G42 secara asli dan menawarkan parameter kompensasi yang telah ditentukan sebelumnya, memungkinkan pelajar menyaksikan penyesuaian koordinat secara real-time tanpa bergulat dengan pengaturan yang rumit. Menguasai kode-kode ini menjamin suku cadang yang konsisten dan akurat di berbagai pengaturan produksi.

Pertanyaan Umum

Q1: Mengapa mesin bubut CNC saya memotong sudut yang salah ketika saya tidak menggunakan G41 atau G42?

A1: Tanpa kompensasi, pengontrol menghitung jalur pahat berdasarkan pada satu titik di mana geometri pahat berpotongan. Karena ujung pahat fisik memiliki radius, titik kontak sebenarnya bergeser selama mengecil atau berjari-jari, sehingga meninggalkan material tambahan atau pemotongan terlalu dalam.

Q2: Dapatkah saya mengaktifkan G41 atau G42 saat alat tidak bergerak?

A2: Tidak. Pengontrol CNC memerlukan perintah gerakan fisik untuk menerapkan vektor kompensasi. Anda harus memprogram kode kompensasi bersama-sama dengan pergerakan koordinat linier agar mesin dapat menghitung offset dengan aman.

Q3: Apa yang terjadi jika saya lupa memprogram G40 di akhir pemotongan?

A3: Jika Anda melewatkan langkah pembatalan, mesin tetap berada dalam mode kompensasi. Saat pahat bergerak ke posisi aman atau memendek saat pahat diganti, pahat akan mengikuti jalur offset, yang dapat menyebabkan pergerakan pahat yang tidak terduga atau benturan fisik dengan benda kerja atau komponen mesin.
