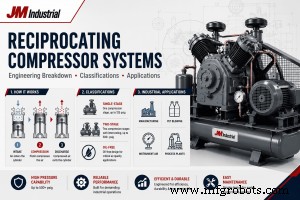

Sistem Kompresor Bolak-Balik:Perincian Teknik, Klasifikasi &Aplikasi Industri

Apa itu Kompresor Udara Bolak-balik?

Kompresor udara reciprocating adalah mesin perpindahan positif yang memampatkan udara menggunakan silinder yang digerakkan oleh piston. Saat piston bergerak ke bawah, udara masuk melalui katup hisap; pada langkah balik, udara dikompresi dan dibuang pada tekanan tinggi.

Mengapa ini penting: Mekanisme sederhana dan kuat ini menghasilkan tekanan tinggi (hingga 500+ psig) dengan kontrol volumetrik presisi yang ideal untuk tugas intermiten, sistem cadangan, dan proses industri bertekanan tinggi.

Dampak operasional: Jika dirawat dengan benar, kompresor udara bolak-balik menawarkan kinerja yang andal dengan kemudahan servis. Jika diterapkan secara tidak benar atau tidak dirawat dengan baik, sistem ini akan mengalami kehilangan efisiensi dengan cepat, keausan katup, dan tekanan termal.

Bagaimana Cara Kerja Kompresor Udara Bolak-balik?

Siklus kompresi mengikuti empat tahap mekanis:

1. Asupan: Piston turun, katup hisap terbuka, udara atmosfer memenuhi silinder.
2. Kompresi: Piston naik, katup menutup, volume udara berkurang, tekanan dan suhu meningkat.
3. Pembuangan: Tekanan melebihi tekanan saluran ditambah gaya pegas katup; katup pembuangan terbuka, udara bertekanan keluar.
4. Ekspansi ulang: Udara sisa dalam volume izin mengembang sebelum langkah masuk berikutnya.

Wawasan teknis utama: Efisiensi volumetrik bergantung pada valve timing, seal ring piston, dan pendinginan antar tahap. Penurunan efisiensi sebesar 10% dapat meningkatkan daya spesifik (kW/CFM) sebesar 15–20%.

Kiat praktis: Pantau suhu pelepasan dan arus listrik motor. Tren yang meningkat sering kali menandakan keausan katup atau masalah pendinginan sebelum terjadi kegagalan.

Kompresor Udara Bolak-balik Satu Tahap vs. Dua Tahap

Fitur Satu Tahap Dua Tahap Kisaran TekananHingga 125 psig125–500+ psigLangkah KompresiSatu silinderSilinder LP → intercooler → Silinder HPEfisiensiLebih rendah pada tekanan tinggiLebih tinggi; mendekati kompresi isotermalManajemen PanasPendinginan dasarIntercooler mengurangi beban termalTerbaik UntukLokakarya, perkakas portabel, dan siklus tugas rendahServis tekanan tinggi terus-menerus, pencetakan PET, dan sistem udara instrumen

Panduan seleksi: Pilih satu tahap untuk penggunaan intermiten 100 psig atau kurang. Pilih dua tahap ketika tekanan melebihi 125 psig atau siklus kerja melebihi 60%. Unit dua tahap mengurangi daya spesifik sebesar 10–15% pada tekanan tinggi.

Kompresor Udara Bolak-balik Berpelumas Oli vs. Bebas Oli

Faktor Dilumasi Minyak Bebas Minyak Pelumasan Sistem percikan atau oli paksa Cincin PTFE atau desain non-kontak Kualitas Udara Memerlukan filtrasi (ISO Kelas 2–3) Kualitas udara kelas 0/1 tanpa filter hilir Perawatan Katup dan umur cincin lebih lama; membutuhkan penggantian oli Keausan ring yang lebih tinggi; tidak diperlukan pengelolaan oli

Aturan pengambilan keputusan: Jika proses Anda menoleransi trace oil dengan filtrasi, produk berpelumas oli menawarkan total biaya kepemilikan yang lebih rendah. Jika kemurnian udara tidak dapat dinegosiasikan, tentukan bebas oli dan anggarkan untuk inspeksi ring yang lebih sering.

Tempat Menggunakan Kompresor Udara Bolak-balik:Panduan Aplikasi

Kompresor udara bolak-balik unggul dalam skenario industri berikut:

• Proses bertekanan tinggi dan aliran rendah:peniupan botol PET (350–500 psig), peningkatan gas, pengujian kebocoran
• Siklus tugas terputus-putus:Bengkel pemeliharaan, proses batch, udara instrumen cadangan
• Proyek dengan modal terbatas:Biaya di muka lebih rendah dibandingkan sekrup putar untuk tekanan setara
• Aplikasi jarak jauh atau portabel:Unit berpenggerak diesel yang dipasang di selip untuk layanan lapangan
• Retrofit atau perluasan:Menambahkan kapasitas puncak tanpa mengganti kompresor sekrup beban dasar

Hindari penggunaan kompresor bolak-balik untuk:layanan beban dasar 24/7, aliran kontinu besar yang melebihi 2.000 CFM, atau lingkungan yang memerlukan perawatan sangat rendah.

Cara Mengukur Kompresor Udara Bolak-balik

Ikuti metode empat langkah ini untuk menghindari ukuran yang terlalu kecil atau pengeluaran yang berlebihan:

Langkah 1:Hitung Permintaan Aktual CFM yang dibutuhkan =Permintaan Alat Puncak × (1 + Faktor Kebocoran 0,10–0,15)

Langkah 2:Benar untuk Kondisi Sekitar CFM yang Dikoreksi =Nilai CFM × (P_actual / 14.7) × (520 / T_actual_Rankine) (Berlaku pada ketinggian atau suhu lingkungan tinggi)

Langkah 3:Cocokkan dengan FAD Kompresor Pilih unit di mana Pengiriman Udara Gratis (FAD) pada tekanan pengoperasian memenuhi atau melampaui permintaan Anda yang telah dikoreksi. Jangan pernah mengukur hanya berdasarkan perpindahan piston.

Langkah 4:Tambahkan Buffer Sertakan 10–15% cadangan kapasitas untuk ekspansi di masa depan atau lonjakan permintaan.

Contoh :Pabrik membutuhkan 100 CFM pada 100 psig, suhu lingkungan 85°F, permukaan laut. Diperlukan =100 × 1,15 =115 CFM Dengan asumsi efisiensi volumetrik 85%:Perpindahan minimum =115 / 0,85 ≈ 135 CFM Pilih kompresor udara bolak-balik dengan rating 140 CFM FAD atau lebih tinggi pada 100 psig.

Faktor Kinerja yang Mempengaruhi Keandalan

Maksimalkan waktu aktif dan efisiensi dengan mengontrol variabel berikut:

• Kondisi Katup:Katup yang kotor atau lelah mengurangi FAD sebesar 10–25%. Periksa setiap 4.000–6.000 jam.
• Efisiensi Pendinginan:Sirip yang kotor atau jaket air bersisik meningkatkan suhu pembuangan, mempercepat kerusakan oli dan keausan ring.
• Manajemen Pelumas:Gunakan viskositas yang ditentukan OEM; perubahan per jam operasional, bukan kalender.
• Ukuran Penerima:Minimum 1 galon per output CFM menstabilkan tekanan dan mengurangi perputaran beban.
• Kualitas Udara Masuk:Filter terbatas meningkatkan penurunan hisapan, mengurangi aliran massa, dan meningkatkan beban motor.

Kiat profesional:Catat arus listrik motor dan suhu antar panggung setiap minggu. Analisis tren memprediksi kegagalan sebelum menyebabkan downtime.

Kesalahan Umum yang Harus Dihindari

• Menggunakan unit tingkat kontraktor untuk layanan pabrik berkelanjutan:Silinder aluminium dan bantalan tugas ringan rusak dalam pengoperasian lebih dari 6 jam per hari.
• Mengabaikan drainase kondensat:Air dalam intercooler menyebabkan kunci hidrolik dan korosi silinder. Kuras setiap hari atau pasang perangkap otomatis.
• Ukuran pipa pembuangan yang terlalu kecil:Kecepatan tinggi meningkatkan tekanan balik, sehingga mengurangi efisiensi volumetrik. Pertahankan kecepatan di bawah 20 kaki/s.
• Melewatkan verifikasi FAD:Banyak vendor mengutip perpindahan CFM. Minta FAD bersertifikat sesuai tekanan pengoperasian Anda.
• Mencampur merek pelumas:Ketidakcocokan aditif menyebabkan lumpur, saluran tersumbat, dan katup berkarbonisasi.

Daftar Periksa Pilihan Cepat

Gunakan ini sebelum pengadaan atau penggantian:

• Konfirmasikan FAD yang diperlukan pada kondisi ruangan sebenarnya
• Sesuaikan siklus kerja dengan kelas kompresor (standar vs. tugas berat)
• Tentukan berpelumas oli atau bebas oli berdasarkan kelas udara ISO 8573-1
• Pastikan pasokan listrik sesuai dengan LRC motor dan metode start
• Ukuran tangki penerima sebesar 1 galon per output CFM atau lebih besar
• Pasang aftercooler dan pemisah kelembapan untuk layanan industri
• Interval pemeriksaan katup dokumen (4.000–6.000 jam)
• Arus listrik dan suhu dasar saat commissioning

Kesimpulan

Kompresor udara bolak-balik menghasilkan udara terkompresi bertekanan tinggi dan aliran terputus-putus dengan kesederhanaan mekanis dan penerapan modal yang hemat biaya. Keberhasilan bergantung pada penyesuaian konfigurasi dengan siklus kerja, ukuran untuk FAD aktual, bukan perpindahan, dan pemeliharaan katup, pendinginan, dan pelumasan pada jadwal berdasarkan kondisi. Gunakan kriteria pemilihan dan metode pengukuran di atas untuk memastikan kinerja yang andal dan biaya siklus hidup yang terkendali.

FAQ

T:Apa siklus kerja tipikal kompresor udara bolak-balik?

Unit industri standar menangani siklus kerja 60–75%. Model besi tuang tugas berat dapat mempertahankan tugas 100% dengan pendinginan dan perawatan yang tepat. Hindari menjalankan unit tingkat kontraktor di atas tugas 50%.

T:Seberapa sering pelat katup harus diperiksa?

Periksa setiap 4.000–6.000 jam operasional untuk unit dua tahap industri. Desain satu tahap atau bebas oli mungkin memerlukan inspeksi setelah 2.000–4.000 jam karena tekanan termal yang lebih tinggi.

T:Apakah kompresor udara bolak-balik dapat bekerja terus menerus?

Ya, tapi hanya model tugas berat, dua tahap, berpendingin air yang dirancang untuk tugas 100%. Pengoperasian yang berkelanjutan memerlukan perawatan yang disiplin, pendinginan yang memadai, dan receiver yang berukuran besar untuk meminimalkan siklus.

T:Berapa tekanan yang dapat dicapai oleh kompresor udara bolak-balik?

Unit satu tahap mencapai hingga 125 psig. Unit dua tahap mencakup standar 125–250 psig; unit multi-tahap khusus mencapai 500+ psig untuk pencetakan PET, peningkatan gas, atau aplikasi pengujian.

T:Bagaimana cara mengurangi konsumsi energi?

Sesuaikan ukuran unit, pertahankan efisiensi katup, bersihkan permukaan pendingin, perbaiki kebocoran udara, dan operasikan pada tekanan pelepasan praktis terendah. Setiap pengurangan 2 psig menghemat sekitar 1% energi.
