Desain &Manufaktur PCB Telanjang:Langkah Pakar untuk Insinyur

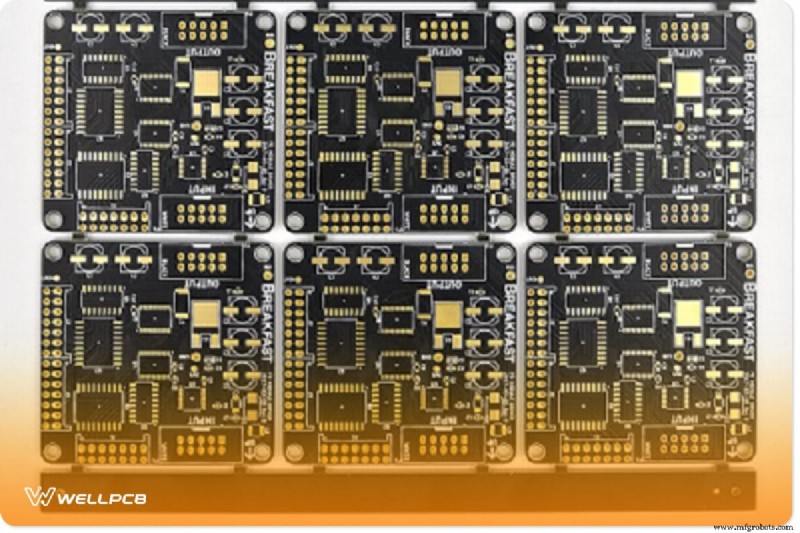

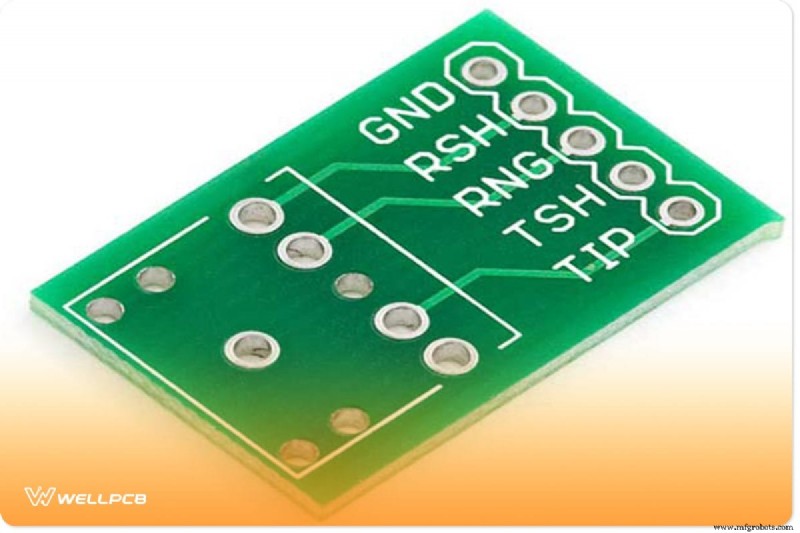

Sesuai dengan namanya, PCB kosong adalah kanvas kosong yang dirancang khusus oleh para insinyur untuk menampung komponen spesifik mereka. Membuat papan yang memenuhi sasaran kinerja dan keandalan memerlukan desain yang cermat, produksi yang presisi, dan pemeriksaan yang ketat.

Dalam elektronik modern—mulai dari kalkulator pintar hingga jam digital yang canggih—papan sirkuit tercetak adalah tulang punggung penting yang menyalurkan arus melintasi jalur tembaga pada substrat. Perannya adalah memandu elektron tepat di tempat yang dibutuhkan.

Merancang PCB Telanjang

Sebelum Anda mulai membuat draf, konsultasikan dengan produsen PCB Anda. Kolaborasi awal dapat mencegah kesalahan yang merugikan dan memastikan desain Anda selaras dengan kemampuan produksi.

Langkah 1:Desain &Ekspor

Dewan Anda harus mematuhi standar industri seperti IPC‑2221. Gunakan alat EDA terkemuka—KiCad, OrCAD, Altium Designer, atau Eagle—untuk membuat tata letak yang cermat. Tentukan versi perangkat lunak untuk produsen guna menghindari perbedaan terkait versi.

Setelah desain disetujui, ekspor file Gerber (format standar industri). Gerbers menyandikan semua informasi penting:lapisan tembaga, data bor, masker solder, silkscreen, dan banyak lagi. File menjalani pemeriksaan checksum untuk menangkap kesalahan sebelum fabrikasi.

Parameter penting yang perlu ditentukan mencakup lebar jejak, jarak, ukuran lintasan, jarak bebas tepi, dan toleransi pengeboran—semuanya memengaruhi integritas sinyal dan kemampuan manufaktur.

Langkah 2:Pembuatan Masker Foto

Pabrikan mengubah Gerber Anda menjadi masker foto menggunakan plotter resolusi tinggi. Masker ini adalah gambaran negatif yang menunjukkan di mana tembaga disimpan atau tergores.

Setiap lapisan—biasanya dua untuk PCB standar—memerlukan maskernya sendiri. Menyelaraskan lapisan secara akurat sangatlah penting; ketidaksejajaran dapat menyebabkan sirkuit terbuka atau korsleting.

Inspeksi &Pengujian

Inspeksi visual cukup untuk papan dua lapis, namun papan multilapis memerlukan pengujian kelistrikan untuk memastikan integritas jejak.

Metode pengujian umum meliputi:

• Uji wahana terbang – probe portabel yang menghubungi titik pengujian tanpa perlengkapan.
• Tes dasar kuku (Kisi Universal) – menggunakan perlengkapan yang menahan papan dan memeriksa semua titik tes secara bersamaan.

Tes biasanya mengukur:

• Resistensi – memverifikasi kontinuitas dan memeriksa jejak terbuka; jejak yang lebih panjang menunjukkan resistensi yang secara proporsional lebih tinggi.
• Kapasitansi – mendeteksi sambungan yang tidak diinginkan atau hubungan pendek antara jalur yang berdekatan.

Untuk aplikasi kritis, diagnostik tambahan seperti In‑Circuit Test (ICT) atau Automatic Test Equipment (ATE) dapat digunakan untuk mendeteksi cacat halus.
