Panduan Komprehensif untuk Jenis Gerbang Cetakan Injeksi dan Praktik Terbaik Desain

Memilih gerbang yang tepat sangat penting untuk mendapatkan komponen plastik berkualitas tinggi. Setiap desain gerbang menawarkan keunggulan berbeda dalam hal aliran, penyelesaian akhir, dan efisiensi produksi. Di bawah ini adalah ikhtisar mendetail tentang jenis gerbang yang paling umum, beserta panduan praktis mengenai penempatan, ukuran, dan penerapan.

1. Gerbang Langsung atau Sariawan

Gerbang langsung (sariawan) adalah yang paling sederhana dan paling banyak digunakan. Plastik cair bergerak langsung dari sariawan ke dalam rongga, memungkinkan pengisian volume besar secara cepat dengan tekanan minimal dan waktu pengumpanan yang singkat. Cocok untuk bagian yang tidak estetis dan memiliki rongga yang dalam seperti wadah peralatan, tempat sampah, dan printer.

Meskipun hemat biaya, gerbang ini meninggalkan bekas yang terlihat sehingga harus dipangkas secara manual, sehingga dapat menambah waktu pascapemrosesan dan noda pada permukaan.

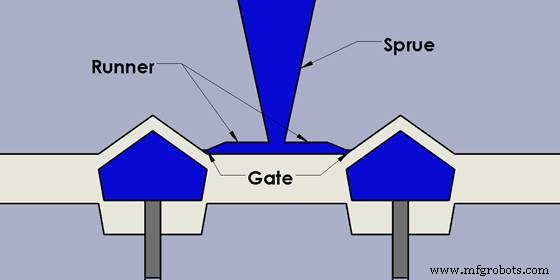

2. Gerbang Tepi

Gerbang tepi berada di sepanjang perimeter bagian, menciptakan tanda yang jelas dan mudah dilepas. Penampang melintangnya yang lebih besar menghasilkan aliran yang lancar, sehingga cocok untuk komponen datar atau dengan ketebalan sedang yang tidak terlalu mementingkan estetika.

Alat ini tidak memerlukan resin khusus, dan geometrinya yang sederhana membuat biaya perkakas tetap rendah.

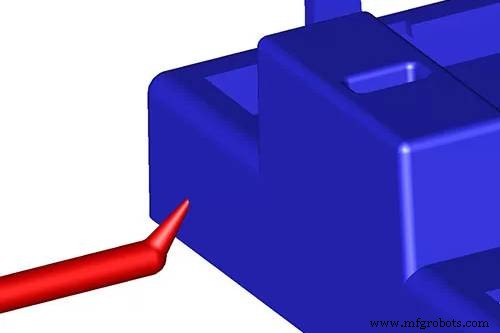

3. Gerbang Kapal Selam (Terowongan)

Ditempatkan di bawah garis perpisahan, gerbang kapal selam memberi makan rongga dari bawah, memungkinkan pemangkasan otomatis selama ejeksi. Saluran sempit membatasi volume lelehan, sehingga cocok untuk komponen kecil dan presisi.

Menggunakannya pada komponen besar dapat memperpanjang waktu siklus dan menghasilkan cacat permukaan terkait geser.

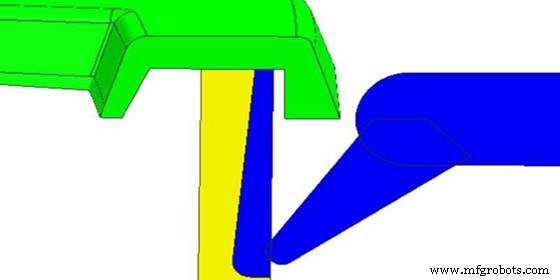

4. Gerbang Mete

Berbentuk seperti buah kenari, gerbang jambu mete menjangkau area sempit atau tidak beraturan yang tidak dapat diakses oleh terowongan konvensional. Geometri lengkungnya memerlukan desain yang cermat untuk menghindari distorsi selama pelepasan bagian.

Karena tidak terbatas pada resin tertentu, gerbang mete serbaguna untuk geometri yang kompleks.

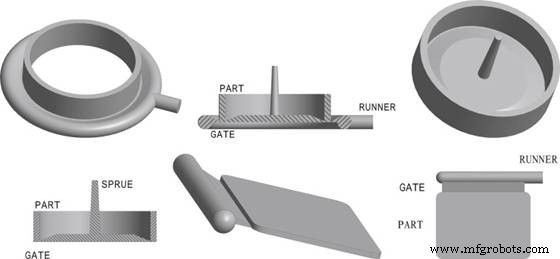

5. Gerbang Diafragma

Gerbang diafragma meruncing dari bawah gerbang, meminimalkan garis las pada bagian bersudut. Mereka memberikan aliran yang merata untuk komponen yang lebih besar dan bekerja dengan baik dengan sebagian besar jenis resin.

Dengan mengontrol suhu, kecepatan, dan tekanan, gerbang diafragma menghasilkan permukaan halus dan mengurangi cacat.

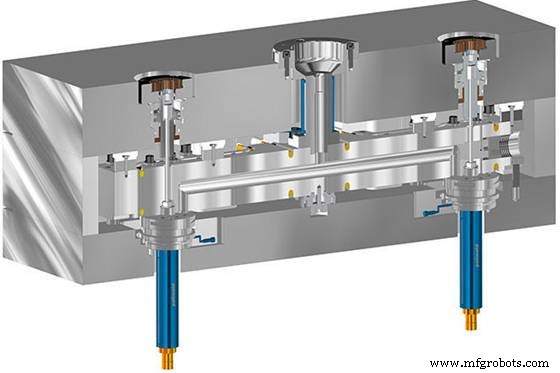

6. Gerbang Katup Pelari Panas

Dalam sistem hot-runner, gerbang katup menjaga lelehan pada suhu dan tekanan konstan. Pin yang dapat ditarik mengatur aliran:menarik pin akan melepaskan lelehan, mendorongnya kembali akan mendorong kelebihannya kembali ke dalam cetakan, mencegah penumpukan gerbang.

Kontrol yang presisi ini meningkatkan efisiensi dan memungkinkan pengelolaan beberapa gerbang secara independen.

7. Gerbang Termal Hot‑Runner

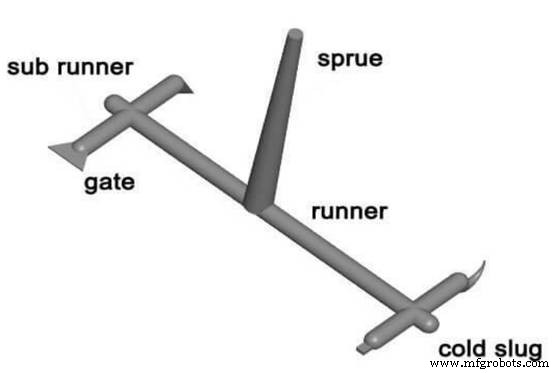

Gerbang termal berfungsi tanpa katup, terletak tepat di atas garis perpisahan. Ketika aliran berhenti, sisa lelehan membentuk “siput dingin” yang meleleh ke dalam rongga saat injeksi berikutnya dimulai, sehingga menghilangkan pemangkasan gerbang.

Bahan ini kompatibel dengan berbagai macam resin dan sangat bermanfaat untuk produksi bervolume tinggi dan berkecepatan tinggi.

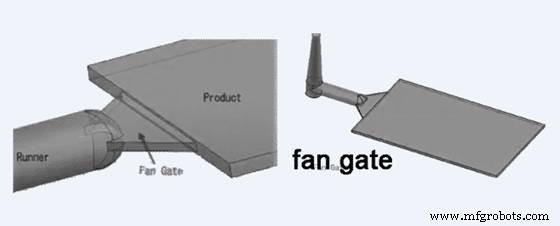

8. Gerbang Kipas

Gerbang kipas memiliki bukaan yang lebar dan melebar untuk memastikan ketebalan seragam di seluruh bagian yang besar atau datar. Desainnya mengurangi tekanan terarah dan tanda aliran, sehingga ideal untuk polikarbonat dan plastik dengan kejernihan tinggi lainnya.

9. Pin Gerbang

Gerbang pin berukuran kecil, sering kali terletak di dekat pin ejektor di sisi B cetakan. Meskipun dapat mengurangi ukuran gerbang, namun dapat meningkatkan jumlah sisa karena membutuhkan runner yang besar, sehingga menjadikannya pilihan terbaik untuk cetakan multi-pelat tertentu.

Saat memilih gerbang, pertimbangkan faktor penting berikut:

Penempatan Gerbang

Posisikan gerbang pada penampang terdalam untuk mendorong aliran merata dan meminimalkan ruang kosong. Hindari menempatkan gerbang di dekat area bertekanan tinggi yang dapat membahayakan integritas bagian.

Ukuran Gerbang

Pilih dimensi gerbang yang menyeimbangkan pemanasan geser dan tekanan aliran. Terlalu kecil akan meningkatkan geser, sedangkan terlalu besar dapat menyebabkan lonjakan tekanan yang berlebihan.

Bentuk dan Selesai Bagian

Cocokkan desain gerbang dengan geometri bagian dan kualitas permukaan yang diinginkan. Misalnya, gerbang jambu mete unggul dengan bagian-bagian kecil dan rumit yang memerlukan penyelesaian halus.

Pertanyaan Umum

Di mana sebaiknya gerbang ditempatkan? Pasang di bagian terdalam, di satu sisi cetakan, untuk memastikan aliran optimal dan mengurangi stres.

Apa saja langkah dasar pencetakan injeksi? Penjepit → Injeksi → Pendinginan → Ejeksi.

Cacat apa saja yang umum terjadi? Tanda tenggelam, garis aliran, lengkungan, delaminasi, tembakan pendek, dan pengaliran dapat terjadi jika desain gerbang atau parameter proses kurang optimal.
