Dalam artikel ini Anda dapat memeriksa cara menyesuaikan panjang tampak dan panjang manufaktur untuk segmen di E3.series. Dengan penyisipan lembar formboard, semua fungsionalitas modul E3.formboard diaktifkan dan Anda memiliki alat lengkap untuk pembuatan kabel dan rangkaian. Lihat artikel video lengkap dan optimalkan proses Anda!
Lembar Formboard dan Fitur
Awalnya, sebuah lembar formboard baru ditambahkan ke proyek. Dengan itu, semua fitur dan opsi modul E3.formboard tersedia.
Penyisipan Lembar Tipe Formboard ke dalam proyek
Dengan demikian, mereka diaktifkan:
- Komponen grafis untuk memindahkan perangkat dalam proyek;
- Visualisasi garis arah dalam koneksi;
- Definisi panjang penuh.
Coba SEKARANG alat E-CAE terdepan di dunia E3.series dengan kursus pelatihan teknis!
Klik pada banner di bawah
Ukuran Tampak dan Ukuran Manufaktur
Kemudian, koneksi antara konnektor dilakukan dan, dengan opsi "Mark Different Lengths", memungkinkan untuk memvisualisasikan perbedaan antara panjang nyata dan tampak dari koneksi dalam proyek. Dengan opsi diaktifkan, semua koneksi yang memiliki ukuran yang berbeda dari ukuran manufaktur muncul dalam merah.
Garis arah segmen di E3.series
Juga, Anda dapat melihat garis arah koneksi dengan memilihnya.
Tonton Video Lengkap
Langgani saluran Youtube kami di sini untuk lebih banyak video teknis.
Definisi Panjang

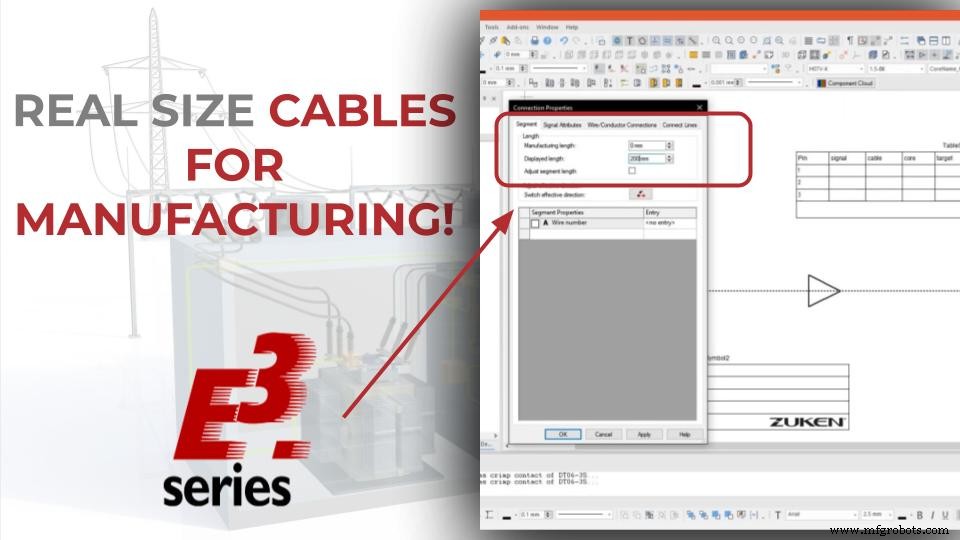

Untuk menetapkan panjang yang ditampilkan dan panjang manufaktur, klik kanan pada koneksi yang diinginkan dan "Connection Properties". Jendela akan terbuka dengan berbagai pengaturan koneksi yang tersedia.
Di bagian "Segment", Anda dapat melihat parameter "Manufacturing Length" dan "Displayed Length". Jika pengaturan ini berbeda dan opsi "Mark Different Lengths" diaktifkan, segmen yang dipilih akan muncul dalam merah. Jika sama, segmen ditandai dalam biru. Lihat perbedaannya:
Segmen dengan panjang tampak dan manufaktur yang berbeda

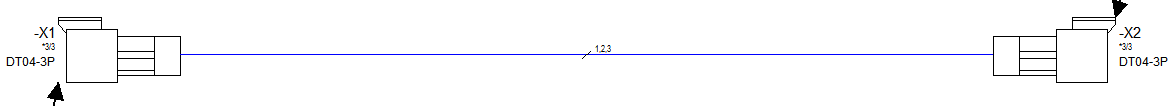

Segmen dengan panjang tampak dan manufaktur yang sama
Penyesuaian dilakukan dengan 200 mm untuk setiap parameter dan, pada akhirnya, memungkinkan untuk melihat koneksi yang dikonfigurasi dengan benar dengan ukuran tampak dan manufaktur yang sama.
