Desain PCB Satu Sisi:Solusi Hemat Biaya untuk Elektronik dengan Kepadatan Rendah
Apa itu PCB satu sisi, dan bagaimana cara meningkatkan kualitas elektronik? Jawabannya terletak pada kesederhanaan dan efektivitas biaya, menjadikannya pilihan berharga bagi banyak produsen.

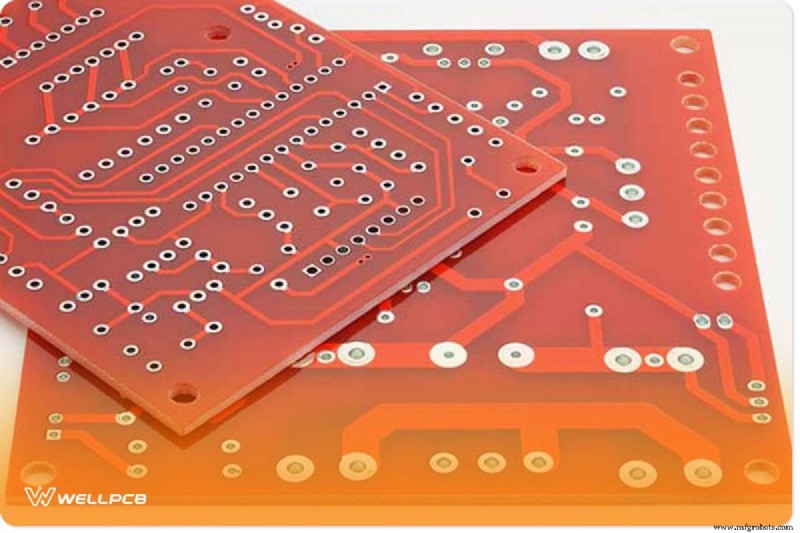

Apa itu PCB Satu Sisi?
Papan sirkuit tercetak dapat menampilkan hingga 20 lapisan konduktif, yang masing-masing menambah kompleksitas dan biaya. PCB satu sisi hanya berisi satu lapisan tembaga, sehingga menghilangkan jalur sirkuit bersama dan sangat menyederhanakan proses desain.
Karena semua jejak berjalan pada sisi yang sama, langkah produksi menjadi lebih sedikit, rentang toleransi lebih besar, dan risiko kesalahan desain secara keseluruhan berkurang.
Penumpukan PCB Satu Sisi
Tumpukan tipikal terdiri dari masker solder di kedua sisi, lapisan tembaga di atas media, dan media isolasi itu sendiri. Konfigurasi ini melindungi board dari arus berlebih dan tekanan mekanis.
PCB Satu Sisi vs. Dua Sisi

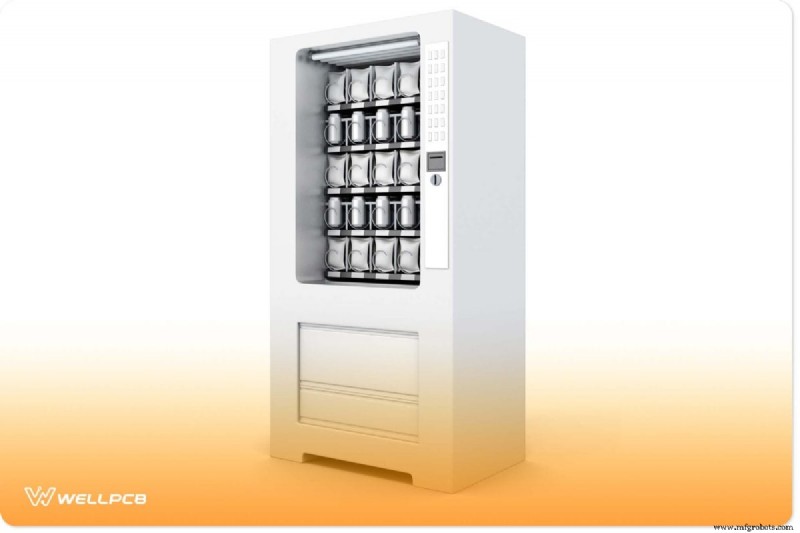

Kedua jenis ini menggunakan teknologi pemasangan di permukaan, namun papan dua sisi menawarkan jalur atas dan bawah, sehingga memungkinkan sirkuit dengan kepadatan lebih tinggi. Sebaliknya, papan satu sisi ideal untuk perangkat dengan kepadatan rendah dan tidak memerlukan banyak data seperti mesin penjual otomatis, peralatan sederhana, dan kontrol gelombang mikro tertentu.
Peralihan dari tata letak dua sisi ke tata letak satu sisi sering kali dapat dilakukan dengan sedikit desain ulang, sehingga menghemat waktu dan biaya material tanpa mengorbankan performa.
Aplikasi untuk PCB Satu Sisi

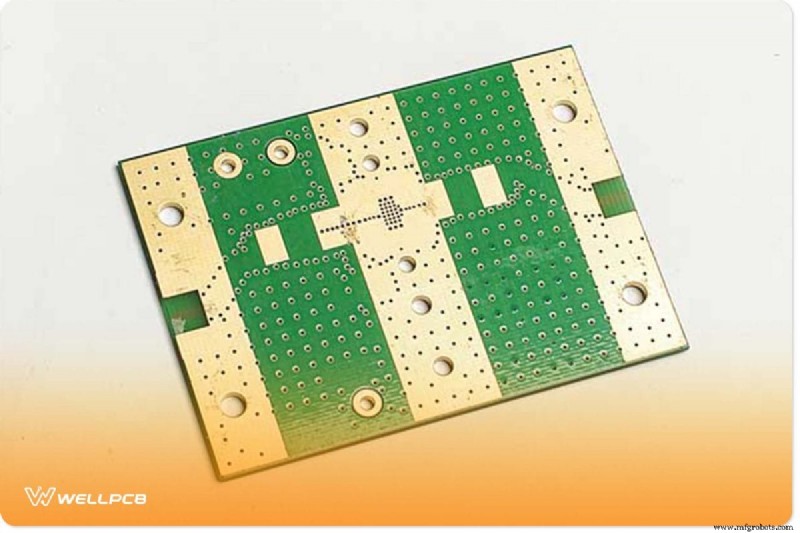

Meskipun sejarahnya panjang, PCB satu sisi tetap relevan. Pabrikan modern menggunakannya untuk perangkat yang tidak memerlukan jalur data rumit, termasuk kamera digital, peralatan pengawasan, dan bahkan beberapa kontrol HVAC.
Konstruksinya yang sederhana menjadikannya ideal untuk proyek DIY dan pembuatan prototipe cepat, sehingga memungkinkan desainer untuk fokus pada fungsionalitas daripada fabrikasi papan.
Menjelajahi Keserbagunaan PCB Satu Sisi
Selain peralatan dasar, papan satu sisi memberi daya pada perangkat elektronik seperti unit AC dan kontrol industri tertentu. Kemudahan pembuatannya dan biayanya yang rendah merupakan faktor utama yang mendorong kelanjutan penerapannya.
Manfaat PCB Satu Sisi
Beralih ke desain satu sisi menawarkan keuntungan nyata:
Penghematan Biaya, Waktu, dan Material
Dengan hanya satu lapisan tembaga dan penumpukan sederhana, penggunaan material turun drastis, sehingga mengurangi biaya pembelian dan waktu tunggu.
Mengurangi Kompleksitas Desain
Tidak adanya koneksi lintas lapisan berarti lebih sedikit potensi kesalahan, pemecahan masalah lebih mudah, dan proses desain lebih intuitif.
Keandalan Produksi Lebih Tinggi
Lebih sedikit lapisan berarti lebih sedikit langkah dalam perakitan, sehingga menurunkan kemungkinan cacat dan menyederhanakan kontrol kualitas.
Rincian Biaya
PCB satu sisi hanya memerlukan empat komponen inti:substrat, lapisan tembaga, masker solder, dan layar sutra. Sebaliknya, papan dua sisi dan multi-lapis menambahkan lapisan tembaga tambahan, prepreg, dan pengeboran, sehingga meningkatkan biaya dan kompleksitas.
Kesimpulan
PCB satu sisi adalah aset yang kurang dimanfaatkan dalam lanskap elektronik saat ini. Mereka unggul dalam aplikasi dengan kepadatan rendah dan dalam banyak kasus dapat menggantikan desain dua sisi dengan upaya desain ulang yang minimal.
Siap mengeksplorasi solusi satu sisi untuk proyek Anda berikutnya? Hubungi tim kami yang berpengalaman untuk mengetahui bagaimana kami dapat membantu Anda mencapai penghematan biaya dan waktu pemasaran yang lebih cepat.
